Boquilla chorro liso XD Smooth Bore Elkhart Brass. Orificios 7/8" a 1-1/2", flujo 150-350 GPM a 50 PSI, alcance +20 m coherente. NFPA 1964. Ataque defensivo.
Familia: Boquillas Handline XD. Marca: Elkhart Brass. Flujo: 150-350 GPM (según orificio). Certificaciones: NFPA 1964.
¿Listo para avanzar con XD Smooth Bore?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

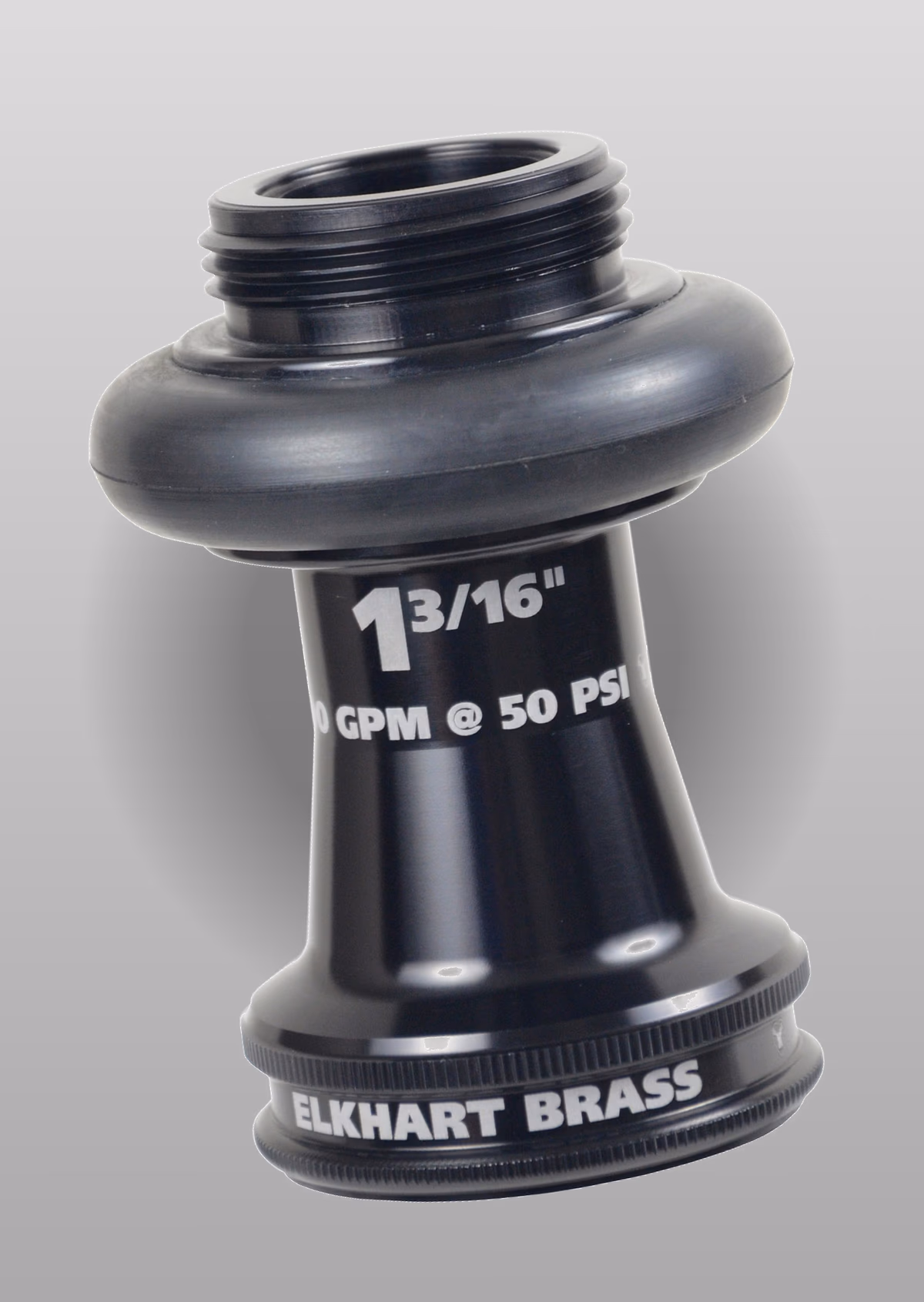

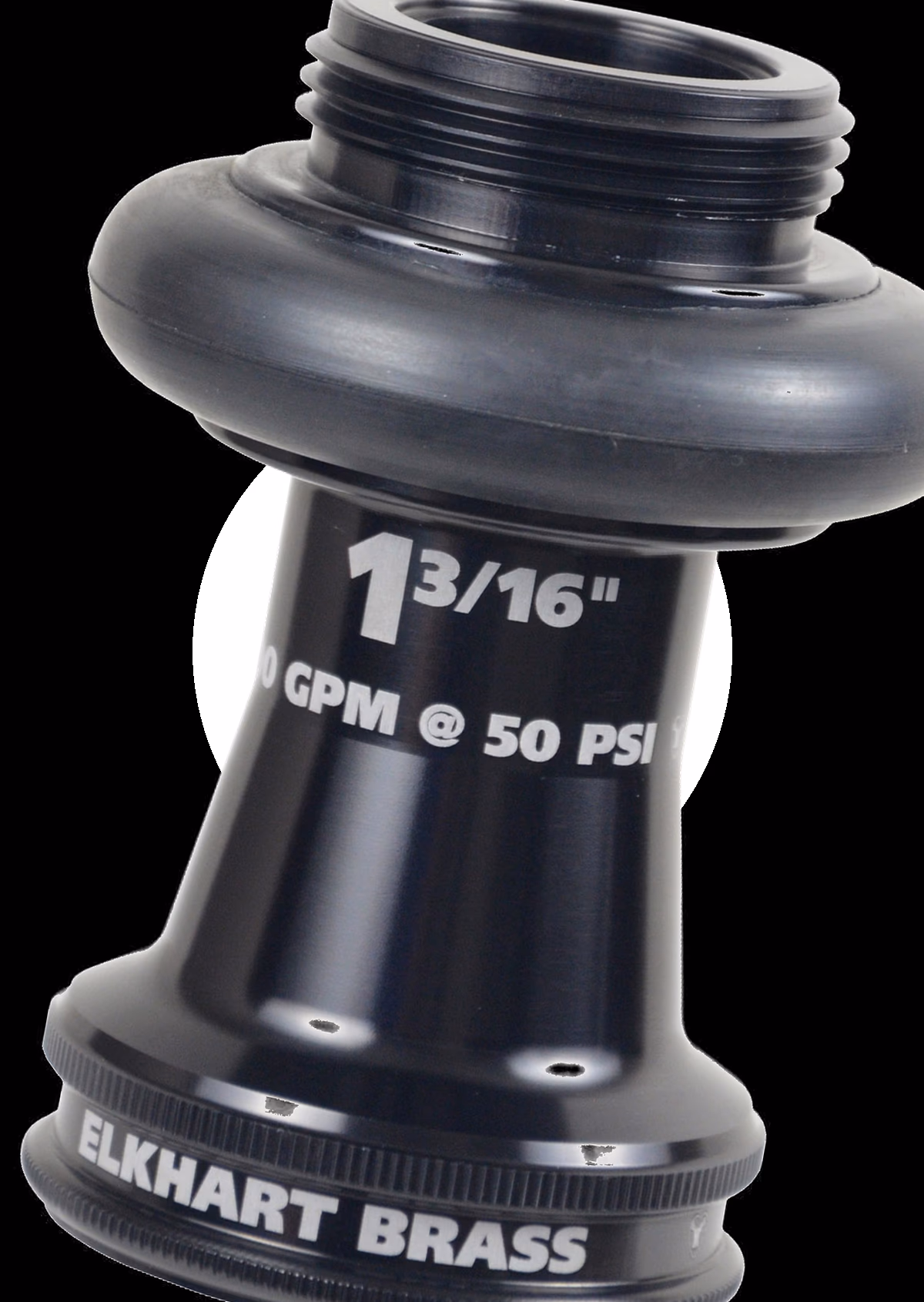

La Boquilla XD Smooth Bore de Elkhart Brass entrega chorro liso con flujo de 150 GPM en orificio de 7/8” hasta 350 GPM en orificio de 1.5”, a presión nominal de 50 PSI en boquilla, con un alcance efectivo que supera los 20 metros de chorro coherente donde otras boquillas ya pierden integridad. La transición interna gradual del diseño XD (Extended Distance) laminariza el flujo antes de la salida, produciendo un chorro que mantiene su diámetro dentro de 1.5 veces el diámetro del orificio a 15 metros de distancia, a diferencia de boquillas convencionales que se expanden 3 o 4 veces a la misma distancia. Certificada NFPA 1964, es la herramienta de ataque para incendios estructurales con carga pesada, operaciones defensivas a distancia y combate en exteriores con viento.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | XD Smooth Bore |
| Tipo | Chorro liso (smooth bore) |
| Orificios disponibles | 7/8”, 1”, 1-1/8”, 1-1/4”, 1-1/2” |
| Flujo a 50 PSI en boquilla | 150 GPM (7/8”) a 350 GPM (1-1/2”) |
| Presión de operación | 50 PSI en boquilla |
| Alcance efectivo | Más de 20 metros con chorro coherente |
| Material | Latón cromado o aluminio anodizado |
| Conexión | 1.5” NH o 2.5” NH (según modelo) |
| Mantenimiento | Sin partes móviles en el orificio |
| Certificaciones | NFPA 1964 |
Aplicacion real
Contexto de seleccion para validar ergonomia, conexiones y patron de descarga segun la maniobra.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El chorro liso (smooth bore) produce un cilindro compacto de agua con toda la energía concentrada en un haz de diámetro igual al orificio. Una boquilla de niebla, aunque opere al mismo caudal, divide el agua en gotas que crean resistencia aerodinámica y se dispersan. A 150 GPM y 50 PSI, una XD Smooth Bore de 7/8" entrega un chorro coherente a más de 20 metros; una boquilla de niebla al mismo caudal pierde integridad del patrón a los 12–15 metros. La diferencia es más pronunciada con viento: el chorro liso resiste la deflexión lateral porque su masa por unidad de longitud es mayor que la de las gotas individuales de la niebla.
El caudal de una boquilla de chorro liso sigue la fórmula Q = 29.7 × d² × √P, donde Q es el flujo en GPM, d es el diámetro del orificio en pulgadas y P es la presión en PSI en la tobera. Para un orificio de 7/8" a 50 PSI: Q = 29.7 × (0.875)² × √50 ≈ 29.7 × 0.766 × 7.07 ≈ 161 GPM. Este cálculo permite al ingeniero del sistema seleccionar el diámetro exacto que entrega el caudal de diseño a la presión disponible en el punto de ataque. Elkhart Brass proporciona tablas de flujo vs. presión para todos los orificios disponibles en la ficha técnica oficial de la XD Smooth Bore.
NFPA 1962 establece para boquillas de chorro liso: inspección visual del orificio para detectar muescas, deformaciones o depósitos de minerales que alteren el diámetro nominal; verificación del estado del empaque de cierre del bail (si aplica); y prueba de flujo periódica para confirmar que el caudal real en el orificio no se ha alejado más de ±10% del valor nominal de la ficha técnica. Las boquillas de chorro liso tienen muy pocas partes móviles, lo que simplifica enormemente el mantenimiento: no hay mecanismo automático, no hay selector de flujo, y el orificio en sí no se desgasta en uso normal. La inspección visual anual y el enjuague con agua dulce después de cada uso son suficientes para la mayoría de las instalaciones.
Para fuego Clase B (líquidos inflamables), el chorro liso es preferible cuando la distancia de seguridad al fuego es mayor de 15 metros, cuando hay viento lateral que deformaría la niebla, o cuando el objetivo es penetrar la llama para llegar al combustible y no simplemente rodearla de agua. Sin embargo, el chorro liso NO debe usarse para aplicar espuma AFFF directamente sobre la superficie de un charco en llamas, porque el impacto del chorro destruye la capa de espuma. Para AFFF, se requiere boquilla de niebla o deflector de lluvia que aplique la espuma suavemente. La XD Smooth Bore es más adecuada para refrigeración de tanques, enfriamiento de estructuras metálicas adyacentes y operaciones defensivas a distancia en incendios de hidrocarburo.
