Boquilla automática Select-O-Matic® XD™ Elkhart Brass. Flujo 70-200 GPM autorregulado a 100 PSI. Certificación NFPA genérica. Sin UL ni FM publicado.
Familia: Boquillas Handline XD. Marca: Elkhart Brass. Flujo: 70 a 200 GPM — ajuste automático según presión. Certificaciones: NFPA Certification.
¿Listo para avanzar con Select-O-Matic® XD™?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

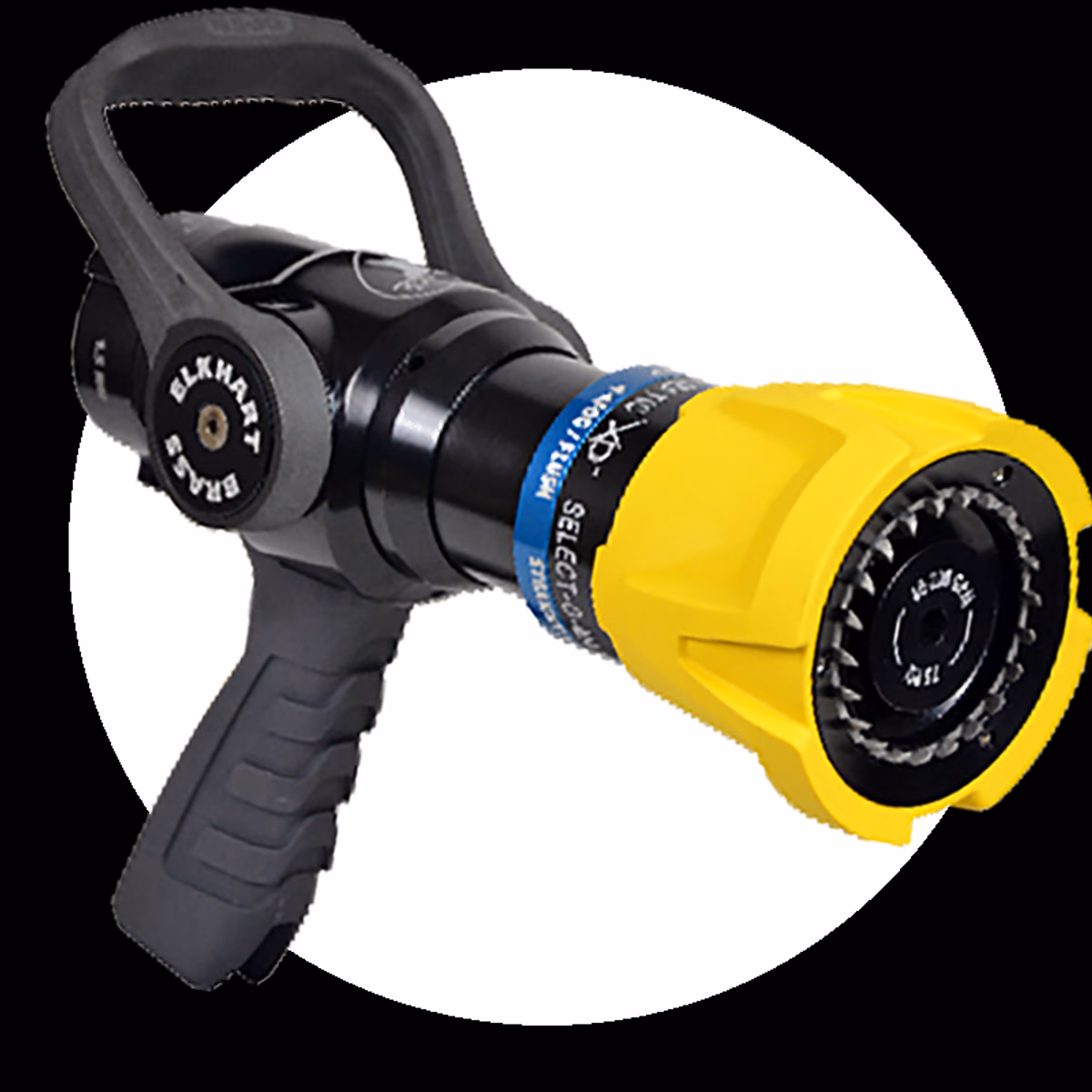

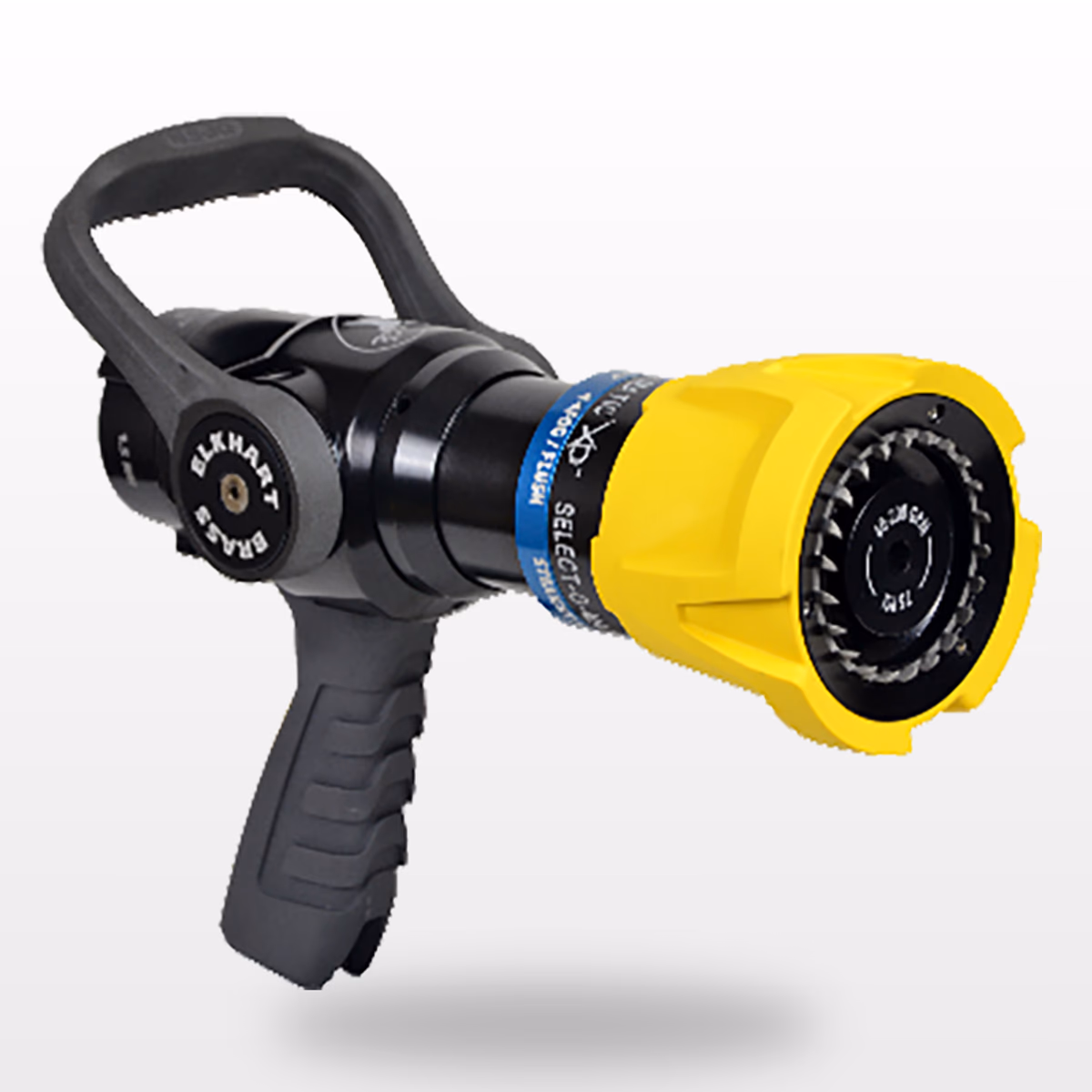

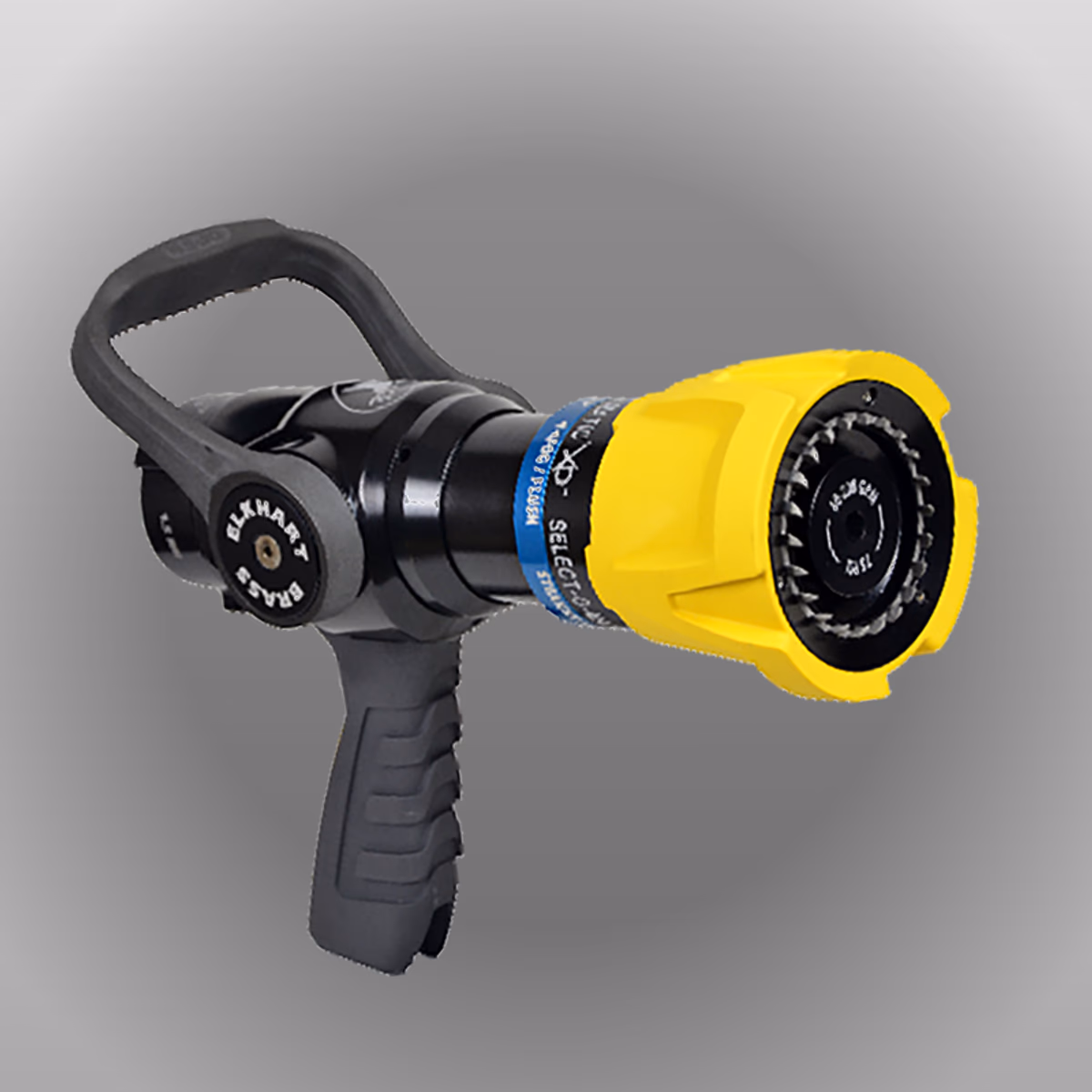

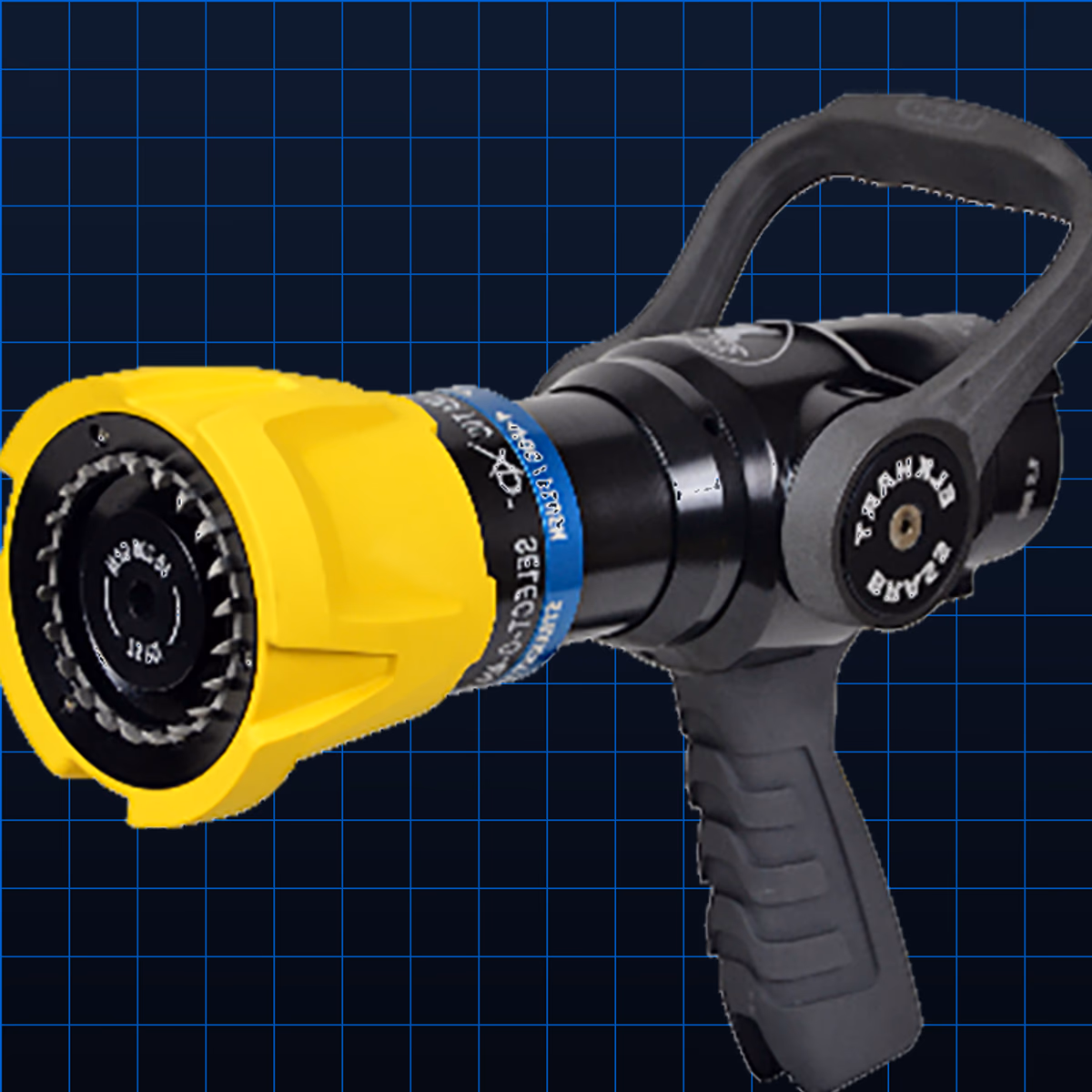

La Boquilla Select-O-Matic® XD™ de Elkhart Brass es una boquilla automática de línea de mano con rango de flujo de 70 a 200 GPM que ajusta hidráulicamente su apertura interna ante variaciones de presión, manteniendo comportamiento predecible del chorro sin intervención del operador, con presión nominal de 100 PSI. Elkhart Brass certifica esta familia con una “NFPA Certification” genérica (Certificate of Conformance) sin indicar el número de estándar en el texto de la ficha, y no publica listado UL ni aprobación FM Approved para este modelo. Su mecanismo automático compensa los cambios de presión que ocurren cuando se abren o cierran líneas simultáneas en sistemas complejos, en standpipes con variación de presión entre pisos, o en unidades con múltiples mangueras activas. Está disponible en conexiones de 1.5” y 2.5” NH y es la opción correcta cuando el sistema hidráulico no garantiza presión constante en todos los puntos de operación.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | Select-O-Matic® XD™ |
| Tipo | Boquilla automática de flujo autorregulado |
| Rango de flujo | 70 a 200 GPM (ajuste automático) |
| Presión de boquilla nominal | 100 PSI |
| Mecanismo | Ajuste hidráulico interno automático |
| Patrones de descarga | Chorro directo, niebla, niebla amplia (0° a 100°) |
| Conexión | 1.5” NH o 2.5” NH |
| Material | Aluminio anodizado con internos de bronce |
| Certificaciones | NFPA Certification (genérica; sin número de estándar publicado). Sin UL ni FM Approved |
Elkhart Brass no publica listado UL 401 ni aprobación FM Approved para la Select-O-Matic® XD™.
Aplicacion real
Contexto de seleccion para validar ergonomia, conexiones y patron de descarga segun la maniobra.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La Select-O-Matic® XD™ tiene ventaja cuando la presión en el punto de ataque no es predecible: sistemas municipales con demanda variable, standpipes en edificios donde la presión por piso varía más de 15 PSI respecto al diseño, o unidades que operan con múltiples líneas activas simultáneas donde abrir o cerrar una línea afecta la presión en las demás. Con el mecanismo automático, cuando la presión sube porque otra línea cierra, la Select-O-Matic® XD™ ajusta su orificio para mantener 100 PSI en la tobera y el operador no percibe cambio en el comportamiento del chorro. Una boquilla de flujo constante en el mismo escenario entregaría más flujo del diseñado, con mayor reacción y un patrón diferente al previsto.
Si la presión de suministro cae por debajo de la presión de tobera de diseño (100 PSI más las pérdidas en la manguera), el mecanismo automático abre el orificio a su máxima apertura intentando mantener 100 PSI, pero el flujo resultante será menor que el flujo nominal de diseño porque el suministro no puede compensar la diferencia. En la práctica, esto ocurre cuando la bomba no tiene capacidad suficiente o cuando la longitud del tendido de manguera genera pérdidas friccionales excesivas. En este escenario la Select-O-Matic® XD™ sigue funcionando, solo que a menor caudal que el diseñado. Es la misma situación que cualquier otra boquilla: ninguna boquilla crea caudal, solo gestiona la presión disponible. El conductor de la bomba debe verificar la presión de descarga mínima necesaria para el caudal de diseño según el análisis hidráulico.
El mecanismo automático del XD™ tiene resorte externo patentado fuera de la vía de agua, lo que elimina el principal factor de falla en boquillas automáticas de generación anterior: la acumulación de sedimentos o minerales sobre el resorte interno. Las inspecciones NFPA 1962 para la Select-O-Matic® XD™ incluyen verificar que el mecanismo automático responde correctamente ante cambios de presión de prueba, que el resorte externo no presenta deformación ni corrosión visible, y que el orificio abre y cierra con suavidad en el rango completo de presión. La lubricación del mecanismo se realiza según las instrucciones del fabricante, generalmente cada 12 meses o tras uso con agua con alta dureza o espuma.
La versión de 1.5" cubre el rango de 70 a 200 GPM y se usa en líneas de primera intervención en edificios residenciales y comerciales pequeños. La versión de 2.5" opera en el rango de 125 a 350 GPM y se especifica para líneas maestras de ataque, standpipes Clase I, o brigadas industriales con sistemas de hidrante de alto caudal. La selección correcta depende del diámetro de la manguera del sistema, la presión de diseño y el caudal de ataque requerido según el análisis hidráulico. En sistemas standpipe NFPA 14 Clase III, donde la toma puede ser de 1.5" o 2.5", la versión de 2.5" permite al brigada aprovechar el caudal completo disponible en la toma de 2.5" si el incendio lo requiere.
