Boquilla Phantom XD Elkhart Brass 15-250 GPM aluminio forjado Elk-O-Lite NFPA 1964. Selector 4-6 posiciones interlock positivo, marcado láser, XD.
Familia: Boquilla Tipo Pistola. Marca: Elkhart Brass. Flujo: 15 - 250 GPM. Certificaciones: NFPA 1964, Construcción XD.
¿Listo para avanzar con Phantom XD?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

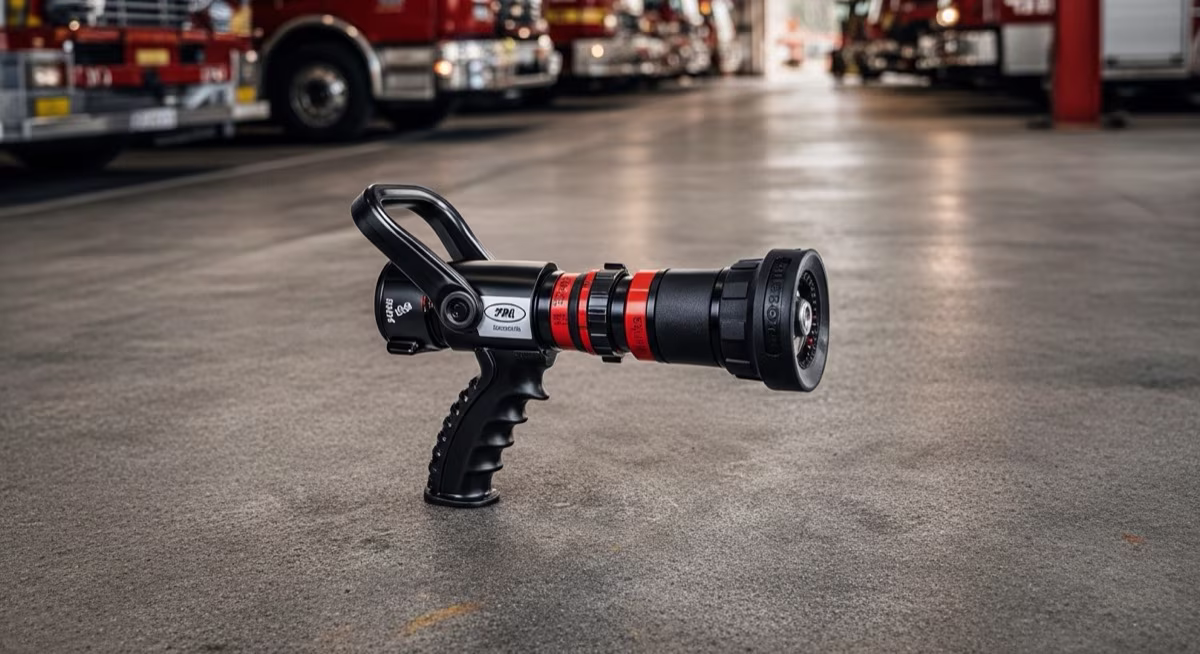

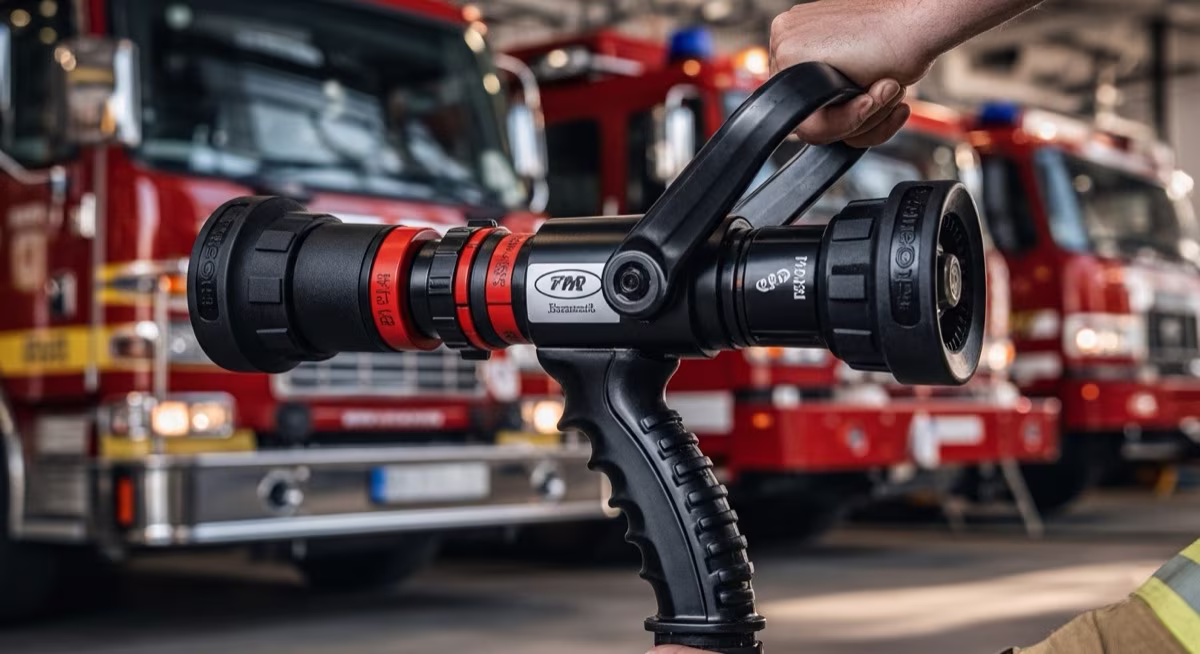

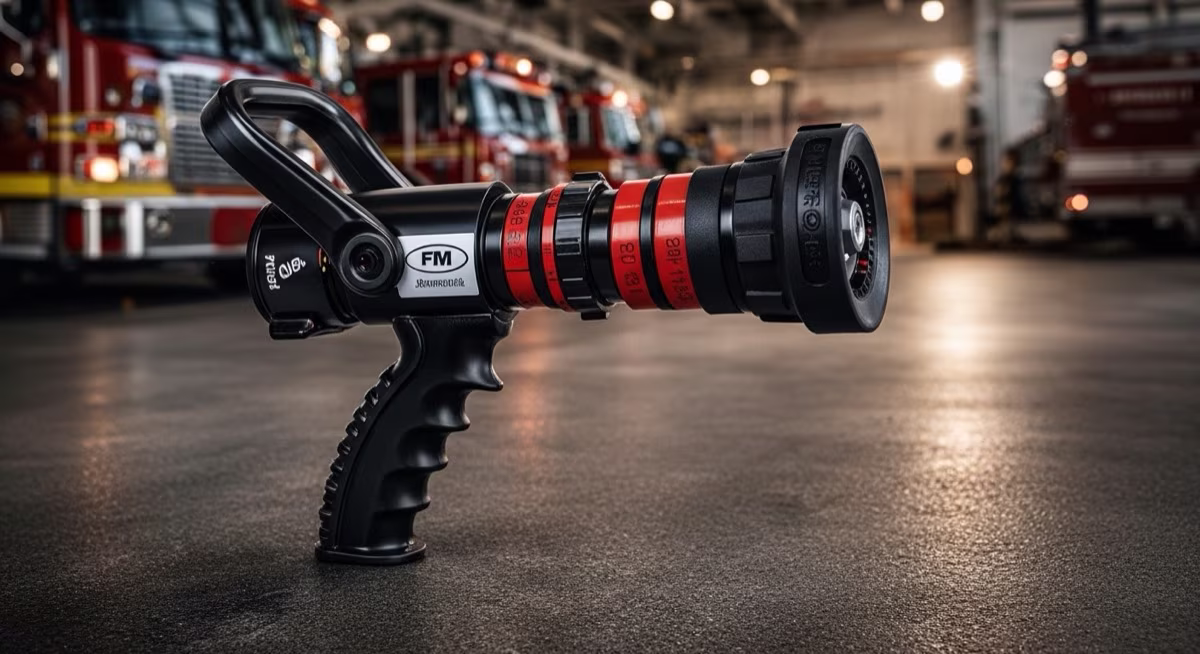

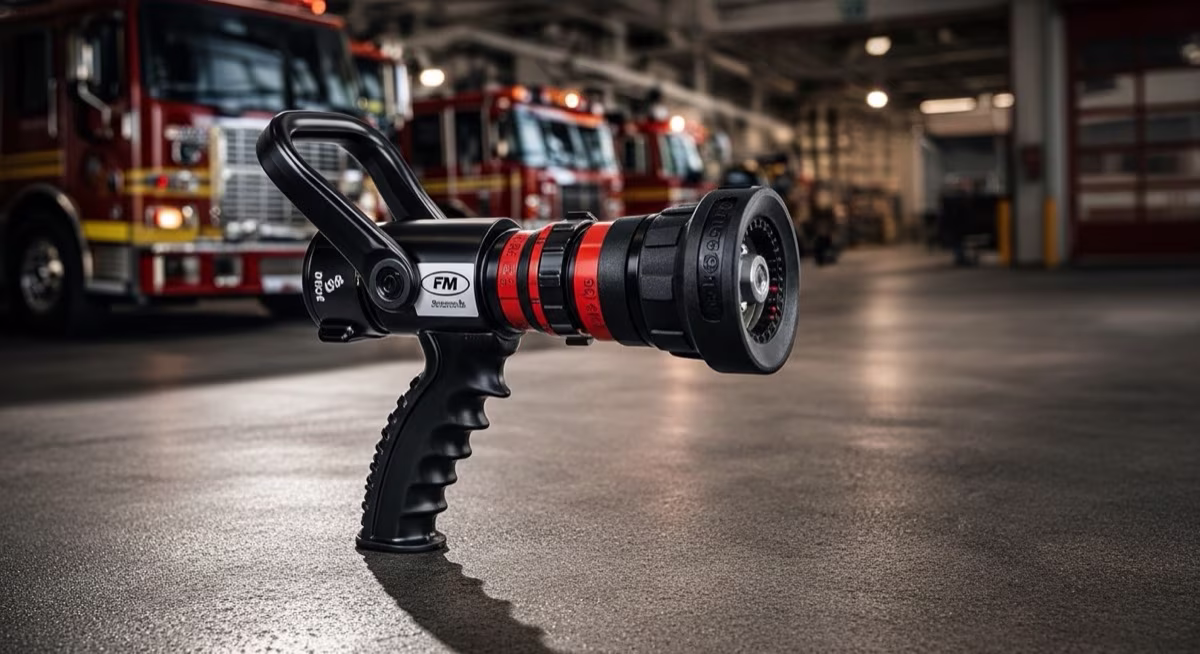

La boquilla tipo pistola Elkhart Brass Phantom XD representa la evolución en tecnología de control de flujo para combate de incendios. Su empuñadura ergonómica permite al operador abrir, cerrar y ajustar el patrón de descarga con una sola mano, manteniendo control total incluso bajo condiciones de alta presión y estrés operativo.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | Phantom XD Mid Range |
| Rango de Flujo | 15 - 250 GPM (57 - 946 LPM) |
| Presión de Trabajo | 75 o 100 PSI (5 o 7 BAR) |
| Entrada | 1.5” NST hembra con giro libre permanente |
| Material Cuerpo | Aluminio forjado Elk-O-Lite |
| Dientes | Acero inoxidable giratorio |
| Selector de Flujo | 4-6 posiciones con interlock positivo |
| Patrones de Descarga | Chorro directo, niebla 30°, niebla 90° |
| Marcado | Láser permanente (flujo, modelo, presión) |
| Construcción | XD (Xtreme Duty) |
| Peso | 1.8 kg (4.0 lbs) |
| Patrón | Ángulo | Aplicación |
|---|---|---|
| Chorro Directo | 0° | Penetración máxima, alcance largo |
| Niebla Estrecha | 30° | Ataque ofensivo, enfriamiento |
| Niebla Amplia | 90° | Protección personal, ventilación |
La serie Phantom XD de Elkhart Brass es reconocida mundialmente como el estándar de la industria para boquillas de combate de incendios. Su combinación de construcción robusta, control preciso y ergonomía superior la convierten en la elección preferida de departamentos de bomberos profesionales en México y el mundo.
Aplicacion real
Contexto de seleccion para validar ergonomia, conexiones y patron de descarga segun la maniobra.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La designación XD (Xtreme Duty) implica un incremento en el espesor de pared del cuerpo de aluminio forjado Elk-O-Lite, mayor sección transversal en el pivote del cierre y componentes internos dimensionados para soportar cargas de impacto más altas que el estándar de la industria. El aluminio forjado Elk-O-Lite —a diferencia del aluminio fundido— no presenta porosidades internas que sean puntos de inicio de fractura bajo impacto: el proceso de forja alinea el grano del material, resultando en una pieza con tenacidad al impacto comparable a aleaciones de mayor densidad pero con el 40% menos de peso que el bronce equivalente.
El interlock positivo es un mecanismo físico que bloquea el selector de flujo en cada posición indexada, requiriendo una acción deliberada de opresión y giro para cambiar de posición. A diferencia de selectores de fricción simple —que pueden moverse con un golpe o por la vibración de la manguera bajo presión— el interlock del Phantom XD garantiza que el caudal seleccionado permanece constante durante toda la operación. En condiciones de emergencia, donde la boquilla puede impactar contra estructuras o el operador puede aplicar fuerza involuntaria al mango, el interlock previene cambios accidentales de flujo que alterarían la reacción de la línea y la eficiencia de extinción.
NFPA 1964 requiere que las boquillas estén marcadas de forma permanente con fabricante, modelo, flujo nominal y presión de operación. El marcado láser del Phantom XD cumple este requisito con mayor durabilidad que el estampado en frío o las etiquetas adhesivas, ya que no puede borrarse por abrasión, temperatura ni productos de limpieza. En auditorías de NFPA 25 (inspección y mantenimiento de sistemas fijos) y en revisiones de conformidad ante STPS, el marcado legible es un requisito de conformidad: una boquilla sin marcado visible puede generar una no conformidad aunque el componente esté en perfectas condiciones funcionales.
El Phantom XD está disponible en configuraciones de 4 y 6 posiciones de flujo según el modelo específico, cubriendo el rango de 15 a 250 GPM. El ajuste se realiza girando el anillo selector con la mano mientras la boquilla está en operación —incluso bajo presión completa— ya que los detentes del interlock tienen fuerza de retención calibrada para requerir intención deliberada pero no fuerza excesiva. Cada posición emite un clic táctil audible y perceptible con guantes de bombero, lo que permite al operador confirmar el cambio de flujo sin retirar la vista del frente de fuego. No se requiere herramienta para ningún ajuste operativo de campo. ---
