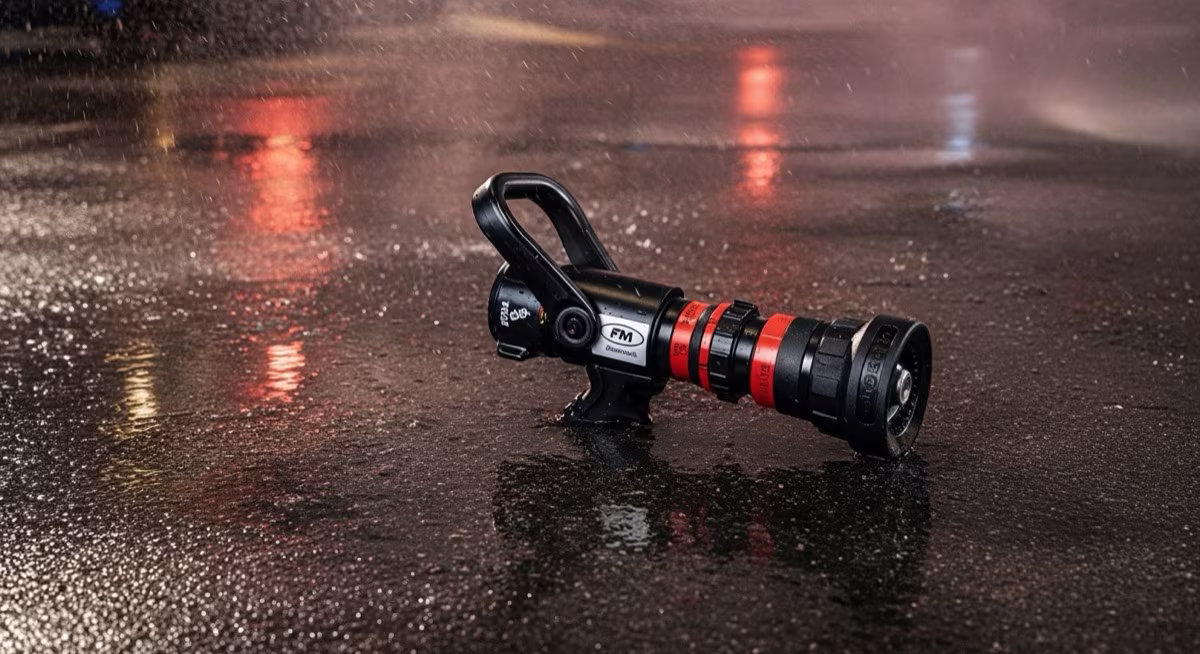

SFL-HP

La boquilla Elkhart Brass SFL-HP (High Pressure) es una boquilla de flujo seleccionable en bronce fundido diseñada para operar hasta 200 PSI (14 BAR), condición que proporciona alcances de chorro superiores a los 35 metros y mayor penetración en fuegos de líquidos inflamables. Certificada conforme a NFPA 1964 y alineada con los requerimientos de aplicación de espuma de NFPA 11, es la elección estándar en brigadas de refinería, terminales de almacenamiento y plataformas industriales donde la presión del sistema supera los valores convencionales. Su cuerpo en bronce fundido macizo soporta ciclos intensivos de uso sin deformación ni pérdida de sellado.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	SFL-HP (High Pressure)
Tipo de flujo	Seleccionable con detentes positivos
Posiciones de flujo	30 – 60 – 95 GPM (114 – 227 – 360 LPM)
Presión de trabajo máxima	200 PSI (14 BAR)
Presión de trabajo nominal	150 PSI (10.3 BAR)
Conexión de entrada	1½” NST hembra con swivel de giro libre
Material del cuerpo	Bronce fundido
Selector de flujo	3 posiciones con indexado táctil positivo
Patrones de descarga	Chorro sólido directo hasta niebla de 60°
Empuñadura	Pistol grip reforzado
Acabado	Bronce natural pulido
Peso	2.3 kg (5.1 lbs)
Compatibilidad con espuma	AFFF, AR-AFFF, FFFP
Certificaciones	NFPA 1964, NFPA 11

Características Principales

• Operación hasta 200 PSI que extiende el alcance efectivo del chorro sólido hasta 35 metros, manteniendo la integridad estructural del cuerpo y el sellado interno
• Bronce fundido macizo con resistencia mecánica superior a los materiales poliméricos o de aluminio, apto para servicio industrial continuo de alta exigencia
• Selector de 3 posiciones (30 – 60 – 95 GPM) con indexado táctil y auditivo que permite al operador confirmar la posición seleccionada sin retirar la vista del objetivo
• Empuñadura pistol grip reforzada con geometría optimizada para mantener el control bajo la fuerza de reacción generada a presiones de 150 – 200 PSI
• Swivel de giro libre en entrada NST que evita la torsión y el desgaste de la manguera de ataque durante los cambios de posición del operador
• Compatible con agentes espumantes AFFF, AR-AFFF y FFFP utilizados en protección de líquidos inflamables Clase B
• Diseño compacto de cuerpo corto que facilita el manejo en espacios con acceso restringido sin sacrificar el rendimiento hidráulico
• Construcción para servicio pesado (heavy duty) validada para ciclos repetitivos de apertura, cierre y cambio de patrón en operaciones de adiestramiento y emergencia real

Aplicaciones

• Brigadas contra incendio en refinerías y plantas de procesamiento de hidrocarburos
• Sistemas manuales de aplicación de espuma AFFF/AR-AFFF en terminales de almacenamiento de líquidos inflamables
• Protección contra incendio de tanques de techo fijo y flotante conforme a NFPA 11
• Plataformas de perforación y producción petrolera (offshore y onshore) donde la presión del sistema supera los 150 PSI
• Hangares de aviación con sistemas de espuma bajo presión elevada
• Plantas petroquímicas y terminales de gas licuado con sistemas de alta presión
• Protección de muelles de carga y descarga de productos inflamables

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles: esta boquilla cumple los requisitos de rendimiento, construcción y prueba de presión establecidos para boquillas de aspersión en combate de incendios.
• NFPA 11 — Standard for Low-, Medium-, and High-Expansion Foam: establece los requerimientos para equipos de aplicación manual de espuma, incluidas boquillas utilizadas en sistemas de protección de líquidos inflamables.
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service: norma de referencia para evaluación de resistencia estructural, hermeticidad y rendimiento bajo ciclos de presión de boquillas de manguera.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendios en los centros de trabajo: norma mexicana que define los requisitos mínimos de equipo contra incendio en instalaciones industriales; el uso de boquillas certificadas NFPA 1964 y NFPA 11 es plenamente compatible con su cumplimiento.
• API 2021 — Management of Atmospheric Storage Tank Fires: guía de la industria petrolera que referencia los equipos de ataque manual, incluidas boquillas de alta presión, para el control de incendios en tanques de almacenamiento.
