Boquilla Chief XD® Elkhart Brass, flujo fijo 95-300 GPM. Certificación NFPA 1964 (Fixed Gallonage). Sin listado UL ni FM publicado. Brigadas y bomberos.
Familia: Boquillas Handline XD. Marca: Elkhart Brass. Flujo: 95 a 300 GPM (según modelo). Certificaciones: NFPA 1964.
¿Listo para avanzar con Chief XD®?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

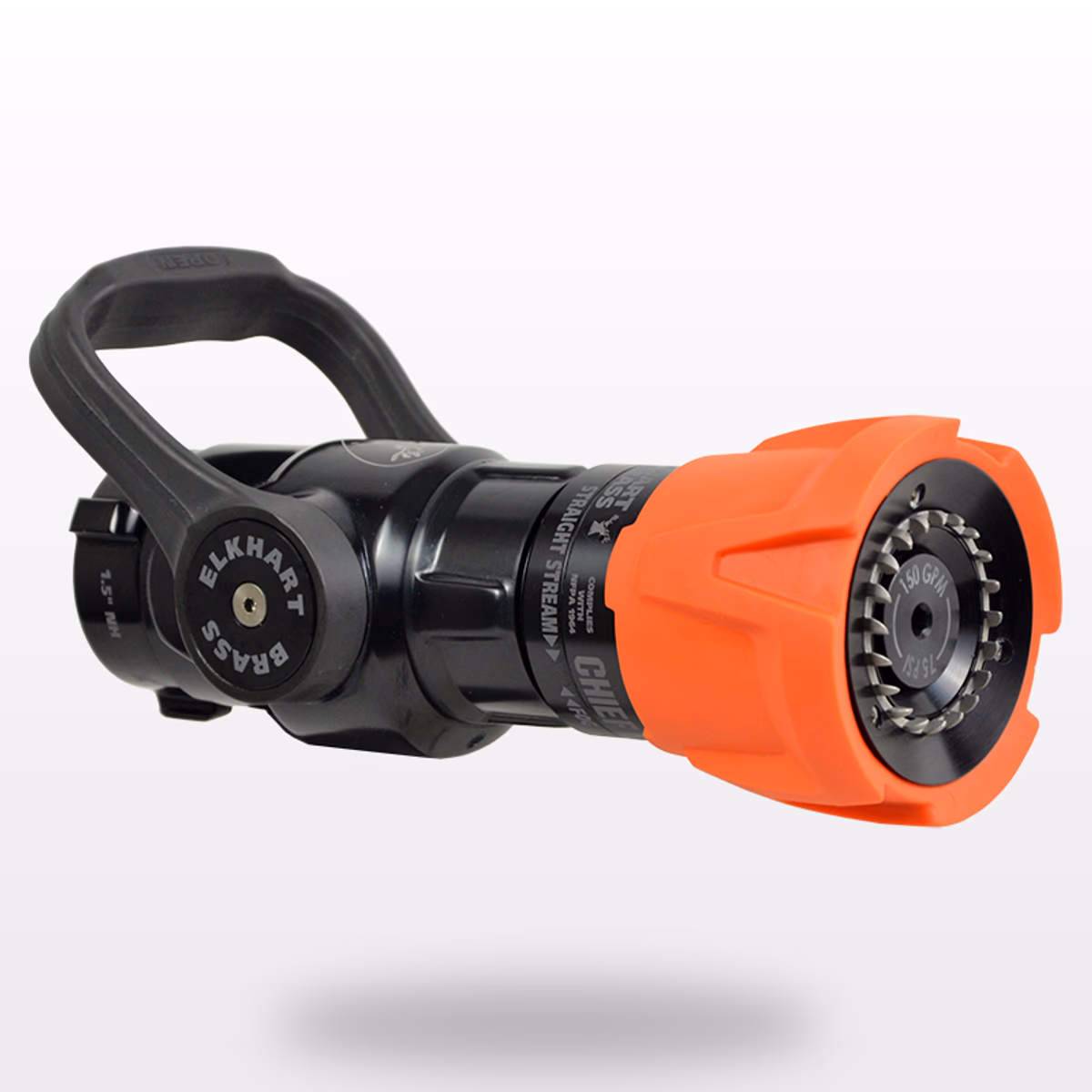

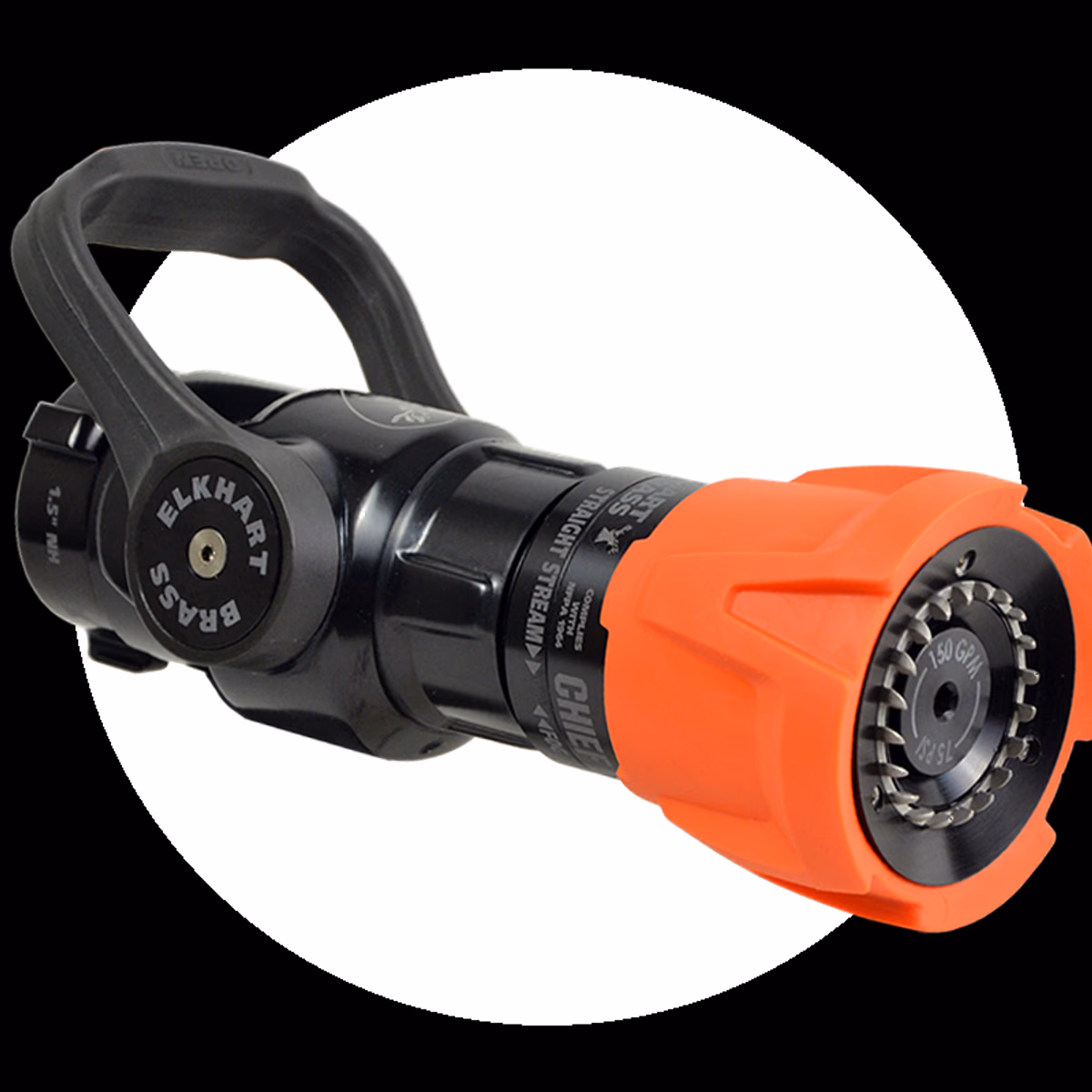

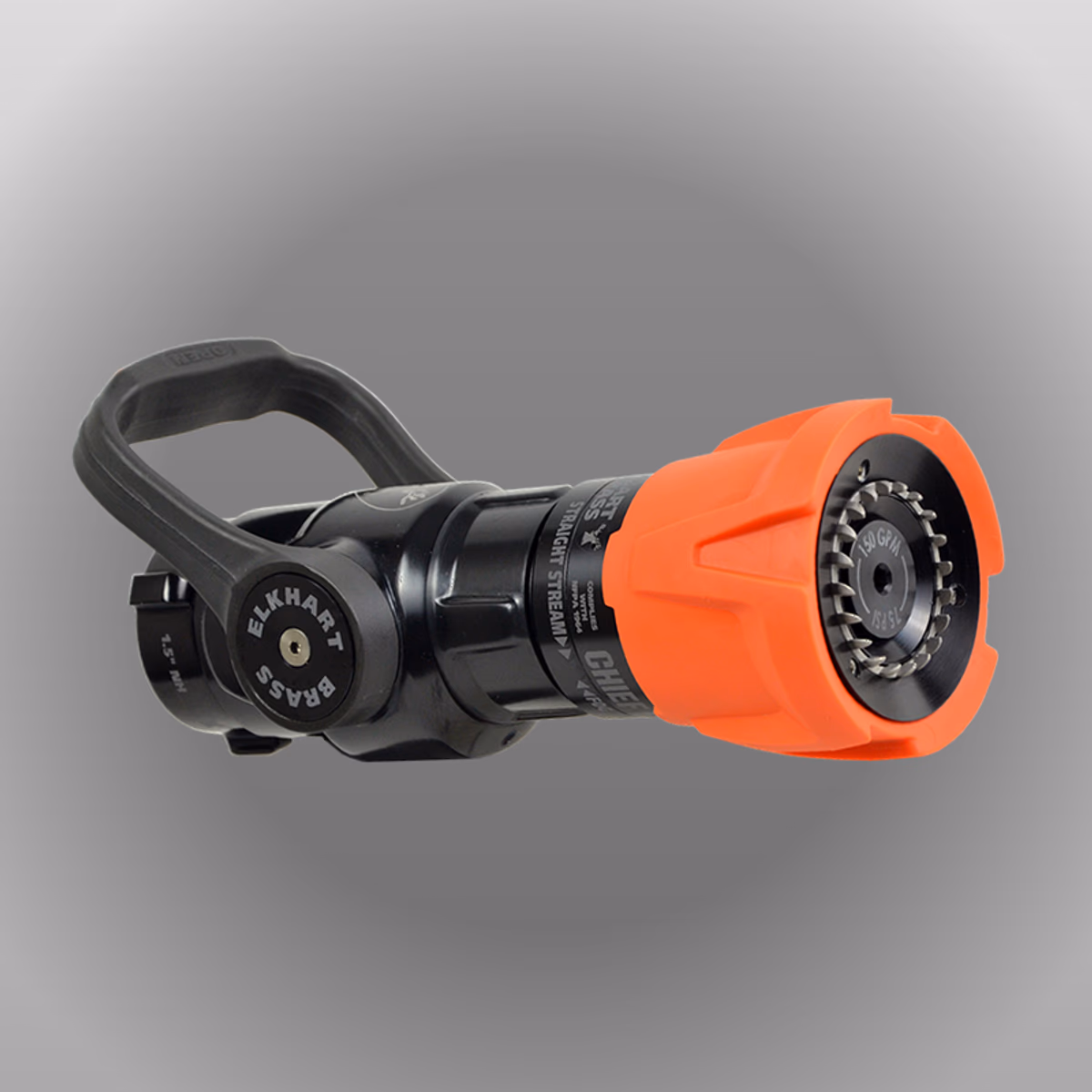

La Boquilla Chief XD® de Elkhart Brass es una fog nozzle de flujo fijo disponible en seis configuraciones de 95 a 300 GPM, con presión nominal de 100 PSI en cada flujo, patrones de descarga desde chorro directo hasta niebla de 100°, apertura de niebla ajustable por el operador, y bail integrado para operación con una mano, certificada NFPA 1964 (Fixed Gallonage). Elkhart Brass no publica listado UL ni aprobación FM para esta familia. Su construcción en aluminio anodizado con internos de bronce y sin partes móviles en el mecanismo de control de flujo la hace la boquilla de menor riesgo de falla mecánica en condiciones de campo — sin sellos que deteriorar, sin mecanismo automático que obstruirse con sedimento, sin calibración requerida después de cada uso. Es la fog nozzle más usada de Elkhart Brass en México para cuerpos de bomberos municipales y brigadas industriales con sistemas hidráulicamente calibrados.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | Chief XD® |
| Tipo | Fog nozzle de flujo fijo |
| Flujos disponibles | 95, 125, 150, 200, 250, 300 GPM |
| Presión nominal | 100 PSI en cada flujo |
| Patrones de descarga | Chorro directo (straight stream) y niebla (fog) |
| Apertura de niebla | 0° a 100° ajustable por el operador |
| Conexión | 1.5” NH o 2.5” NH |
| Material | Aluminio anodizado con internos de bronce |
| Empuñadura | Bail integrado para operación con una mano |
| Certificaciones | NFPA 1964 (Fixed Gallonage). Sin UL ni FM publicado por el fabricante |
Aplicacion real
Contexto de seleccion para validar ergonomia, conexiones y patron de descarga segun la maniobra.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La Chief XD® es la elección correcta cuando el sistema hidráulico está diseñado a un caudal y presión específicos y ese diseño es confiable durante la operación: sistemas fijos con bomba dedicada y presión estable, unidades de bomberos con bomba calibrada y operador experimentado, o standpipes en edificios donde la presión de diseño es conocida y consistente por piso. Una boquilla automática como la Select-O-Matic® XD™ agrega valor cuando la presión varía de forma impredecible, como en redes municipales de alta demanda o sistemas con múltiples líneas activas simultáneas. Donde la presión es predecible, el flujo fijo elimina variables y simplifica la coordinación entre el operador de línea y el conductor de la bomba.
El flujo correcto depende del análisis hidráulico del sistema y del tipo de riesgo protegido. Como regla general: 95 GPM para primera intervención en residencias y espacios pequeños con línea de 1.5"; 125–150 GPM para ataque en locales comerciales medianos y bodegas ligeras; 200 GPM para protección de exposiciones en incendios comerciales; 250–300 GPM para líneas de 2.5" en standpipe Clase I o ataque a incendios industriales de gran superficie. El criterio determinante es la tasa de densidad de aplicación requerida (GPM/ft²) calculada según NFPA 1964 para el tipo de ocupación y carga de fuego del riesgo protegido.
NFPA 1962 establece la inspección, prueba y mantenimiento de mangueras, boquillas y accesorios de línea de mano. Para la Chief XD®, las inspecciones anuales incluyen: verificar que el bail opere sin resistencia excesiva, comprobar que el anillo selector de patrón gire suavemente de 0° a 100°, inspeccionar visualmente el estado de los empaques de cierre, verificar la ausencia de corrosión o daño estructural, y confirmar que el flujo marcado en la boquilla corresponde al flujo del sistema según los registros de diseño. Las pruebas de flujo periódicas requieren un medidor de flujo y se realizan cada 5 años o tras cualquier modificación del sistema hidráulico. Gama de México proporciona el protocolo de inspección NFPA 1962 en español para brigadas que lo requieran.
No. Elkhart Brass certifica la Chief XD® bajo NFPA 1964 (Fixed Gallonage) y no publica listado UL 401 ni aprobación FM Approved para esta familia en su ficha técnica. Si su especificación exige un listado adicional de tercero —UL o FM— en la boquilla, la Chief XD® no es la referencia correcta: revise las boquillas cuya certificación sí está publicada por el fabricante antes de especificar, o consulte con Gama de México qué familia del catálogo Elkhart cubre ese requisito.
