205-B-10

El chiflón Elkhart Brass modelo 205-B-10 en conexión de 1” NH es la boquilla de tres pasos diseñada específicamente para gabinetes contra incendios y sistemas de manguera de primer intervención en espacios interiores, con un caudal de 30 a 60 GPM a 100 PSI que equilibra el alcance efectivo con la manejabilidad por un solo operador. Su cuerpo compacto de bronce fundido es compatible con las dimensiones internas estándar de gabinetes tipo B y C conforme a la NOM-002-STPS-2010, permitiendo su almacenamiento en posición de listo sin interferir con el enrollado de la manguera. La operación con una sola mano y el bajo caudal lo hacen ideal para primera respuesta por personal no especializado en edificios comerciales, hospitales e instalaciones industriales.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	205-B-10
Conexión de entrada	1” NH (National Hose)
Material del cuerpo	Bronce fundido
Caudal nominal	30–60 GPM
Presión de operación	100 PSI (6.9 bar)
Posiciones de descarga	Cerrado / Neblina (fog) / Chorro directo (jet)
Longitud total	Compacta, optimizada para gabinete
Anillos de sello	Goma de alta resistencia
Acabado	Bronce natural, libre de mantenimiento
Certificaciones	UL 401, NOM-002-STPS-2010
País de fabricación	Estados Unidos

Características Principales

• Dimensiones compactas para gabinete: la longitud reducida del cuerpo permite que el chiflón se almacene conectado a la manguera dentro del gabinete sin deformar el enrollado ni obstruir la tapa, cumpliendo con los requerimientos de disposición de la NOM-002-STPS-2010.

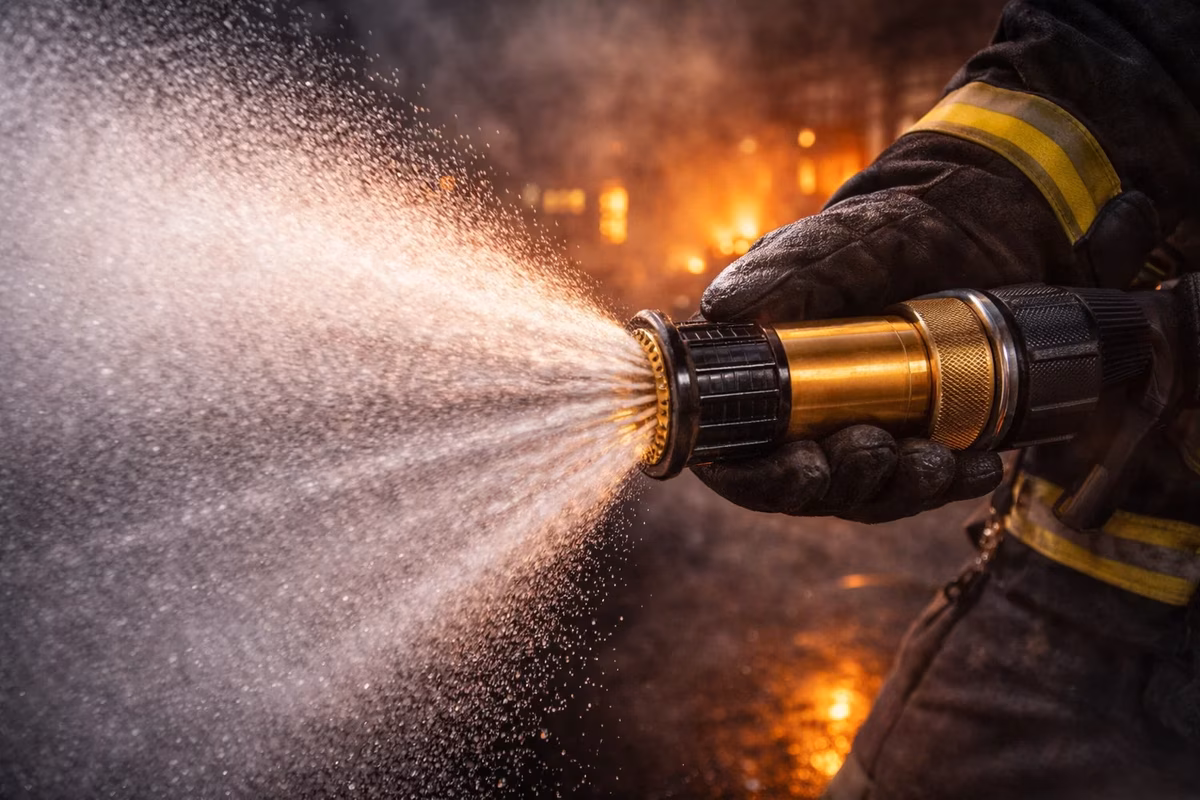

• Operación con una sola mano: el diámetro del anillo de control y la geometría del cuerpo están dimensionados para que cualquier persona, independientemente del tamaño de mano, pueda cambiar de posición y controlar el caudal sin soltar la manguera.
• Caudal de primer intervención de 30–60 GPM: el flujo controlado reduce la reacción de la manguera, permitiendo que un operador sin entrenamiento avanzado mantenga el control del chiflón durante los primeros minutos de una emergencia.

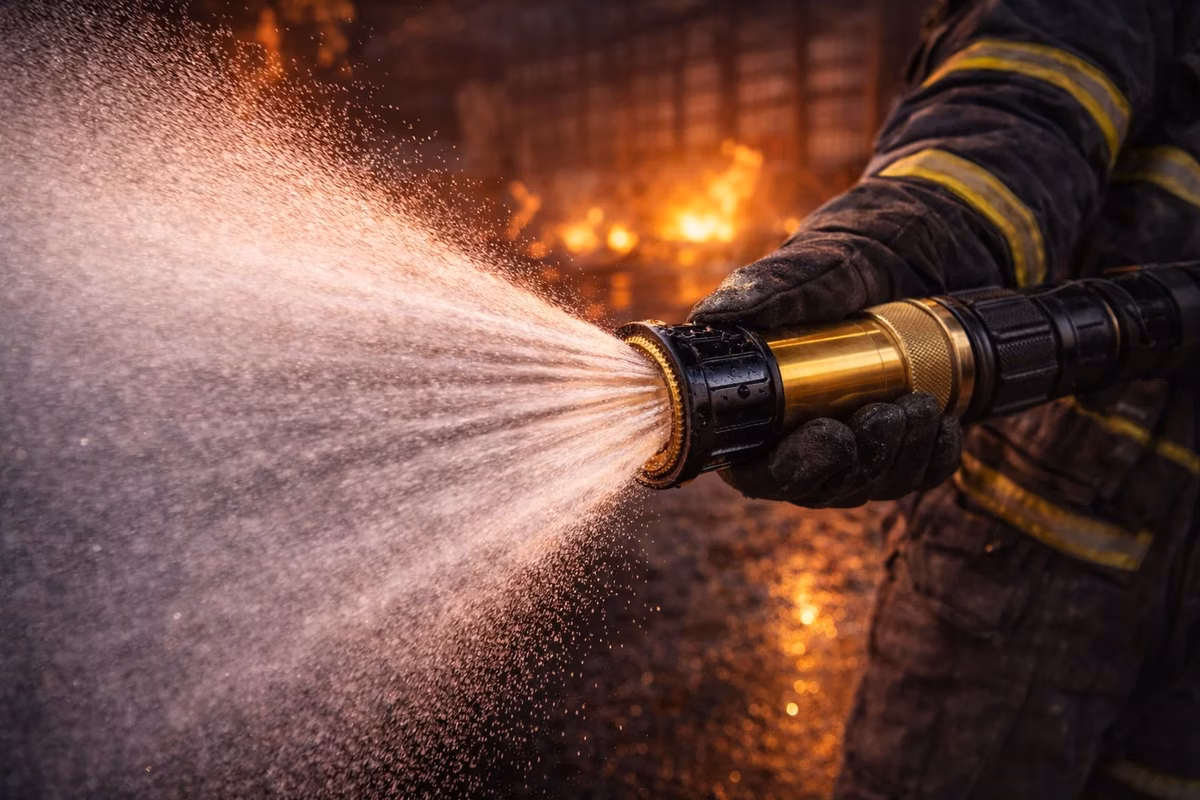

• Neblina de protección personal: el patrón de fog a 1” crea una cortina de agua que absorbe calor radiante y permite que el operador avance hacia el punto de ignición con mayor seguridad.
• Chorro directo para espacios confinados: la columna de agua lineal penetra hasta puntos de ignición en cuartos, closets y ductos donde el ángulo de acceso impide el uso de patrones anchos.
• Bronce fundido libre de mantenimiento: el material resiste la corrosión del agua estancada en tuberías de gabinete que permanecen presurizadas durante meses sin uso, garantizando funcionamiento al primer intento en una emergencia real.
• Mecanismo de cierre positivo: la posición de cerrado sella completamente el flujo sin fugas, permitiendo que el operador reposicione la manguera o se mueva sin desperdiciar agua.
• Compatible con manguera de 1” NH para gabinetes: diseñado para usarse con la manguera de 1” o 1.5” con reducción que se suministra estándar en gabinetes contra incendios de edificios no industriales.

Aplicaciones

• Gabinetes contra incendios en edificios comerciales y corporativos: instalado como boquilla terminal en sistemas de manguera de Clase II donde el operador es personal de seguridad o usuario del inmueble, no un bombero profesional.
• Primera respuesta en hospitales, hoteles y centros educativos: el bajo caudal y la operación simple permiten controlar incendios incipientes en áreas de alto tráfico de personas sin necesitar entrenamiento especializado previo.
• Líneas de manguera en espacios confinados e industriales interiores: túneles, subestaciones eléctricas, cuartos de máquinas y áreas de proceso donde el diámetro disponible de la línea limita el uso de mangueras de mayor calibre.
• Sistemas de manguera en estacionamientos cubiertos: el alcance del chorro directo a 60 GPM es suficiente para controlar fuegos de vehículo en etapas tempranas mientras llegan los cuerpos de bomberos.
• Brigadas internas en manufactura ligera y oficinas industriales: cumple con el caudal mínimo requerido por la NOM-002-STPS-2010 para brigadas de primer intervención en centros de trabajo de riesgo ordinario.
• Capacitación básica de brigadas contra incendios: el manejo seguro y predecible lo convierte en el equipo estándar para prácticas de primer intervención con agua real en simulacros empresariales.

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles: los patrones de neblina y chorro directo cumplen con los criterios de caudal y uniformidad de esta norma, verificados a través de la certificación UL 401.
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service: certifica que el cuerpo de bronce fundido y el mecanismo de tres posiciones soportan las cargas de presión y los ciclos de uso requeridos para chiflones de servicio de extinción.
• NFPA 1963 — Standard for Fire Hose Connections: la rosca 1” NH cumple con las dimensiones normalizadas para garantizar la conexión segura con mangueras de gabinete de fabricación nacional e importada.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en los centros de trabajo: norma mexicana obligatoria que especifica los requisitos de los sistemas de mangueras en gabinetes, incluyendo el tipo de boquilla, el caudal mínimo y la presión en punto más desfavorable.
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: aplica en sistemas de Clase II con tomas de 1” o 1.5” NH en edificios de uso comercial o mixto donde este chiflón opera como boquilla terminal.
