205-B-25

El chiflón Elkhart Brass 205-B-25 en conexión de 2.5” NH duplica la capacidad de caudal del modelo estándar, entregando entre 150 y 250 GPM a 100 PSI para líneas de ataque de gran diámetro y operaciones de alto volumen. Fabricado en bronce fundido con anillos de sello de uretano, este chiflón de tres pasos está diseñado para operaciones exteriores, protección de exposiciones y suministro desde hidrantes o carros bomba en incendios de gran envergadura. La certificación conjunta UL 401 y NFPA 1964 garantiza que su desempeño hidráulico ha sido verificado de forma independiente bajo las condiciones más exigentes del combate estructural.

Especificaciones Técnicas

Característica	Especificación
Marca	Elkhart Brass
Modelo	205-B-25
Conexión de entrada	2.5” NH (National Hose)
Material del cuerpo	Bronce fundido
Caudal nominal	150–250 GPM
Presión de operación	100 PSI (6.9 bar)
Posiciones de descarga	Cerrado / Neblina (fog) / Chorro directo (jet)
Anillos de sello	Uretano de alta resistencia
Dientes de sujeción	Acero inoxidable
Acabado	Bronce natural, libre de mantenimiento
Certificaciones	UL 401, NFPA 1964
País de fabricación	Estados Unidos

Características Principales

• Mayor caudal para ataques de gran volumen: con hasta 250 GPM a 100 PSI, este chiflón supera los requerimientos de flujo mínimo para operaciones ofensivas en incendios industriales y estructuras de gran superficie.
• Tres posiciones de rotación continua: el cambio entre cerrado, neblina y chorro directo se realiza en un solo movimiento giratorio sin pérdida de presión aguas arriba de la boquilla.

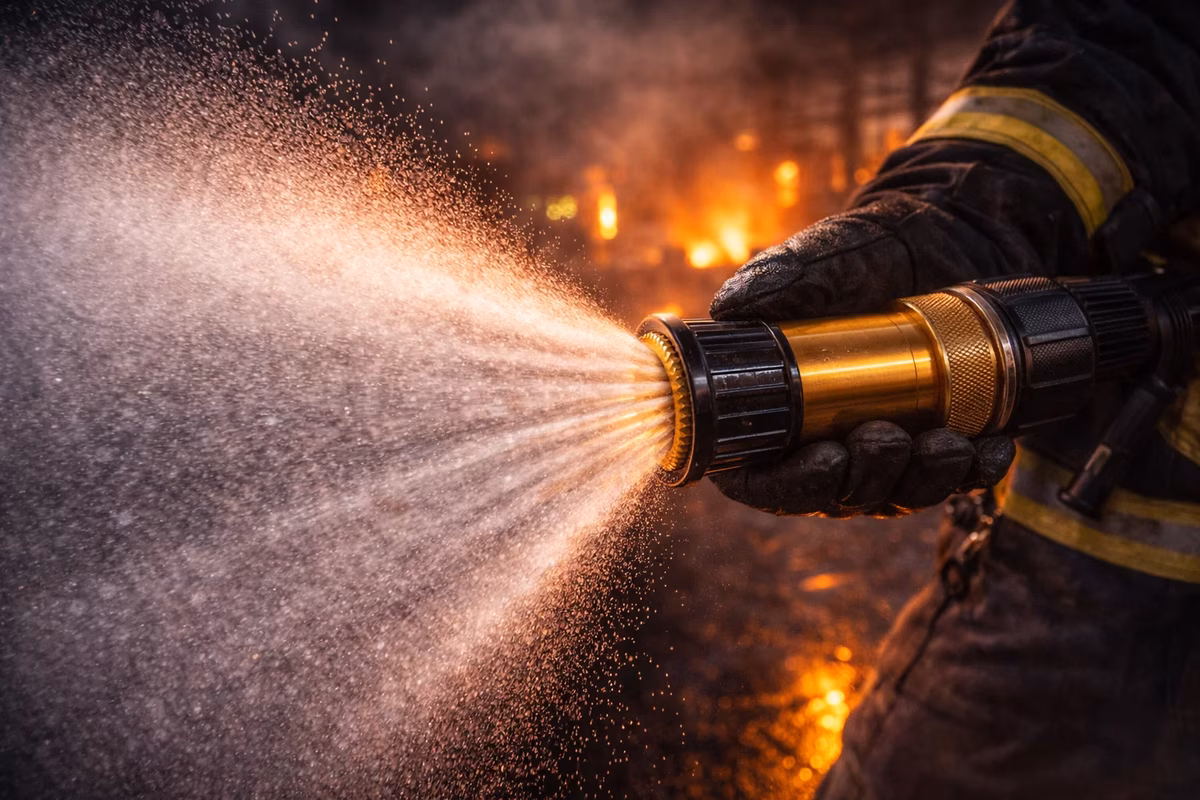

• Neblina ancha para cortinas de protección: el patrón de fog cubre un área amplia, reduciendo la exposición radiante del operador y los bomberos adyacentes durante operaciones exteriores.
• Chorro directo de largo alcance: la geometría interna del difusor optimiza la cohesión del chorro para penetrar estructuras a mayor distancia con mínima dispersión.
• Cuerpo de bronce fundido de alta masa: la construcción robusta absorbe las cargas de reacción generadas por caudales elevados, reduciendo el esfuerzo físico necesario para mantener el control de la línea.
• Anillos de uretano resistentes a altas presiones: diseñados para mantener estanqueidad en el rango de 50 a 200 PSI, soportando picos de presión durante arranque de bombas.
• Dientes de acero inoxidable anticorrosión: el sistema de retención de manguera resiste entornos con agua salobre, espumas AFFF y atmósferas industriales corrosivas.
• Compatible con manguera de 2.5” NH estándar NFPA 1963: garantiza interoperabilidad con otros equipos del parque existente sin necesidad de adaptadores.

Aplicaciones

• Operaciones de ataque exterior en incendios estructurales: el caudal de 150–250 GPM permite flanquear incendios de grandes dimensiones y aplicar agua en volúmenes que superan la tasa de liberación de calor del fuego.
• Protección de exposiciones y edificios colindantes: la cortina de neblina reduce la transmisión de calor por radiación y convección hacia estructuras adyacentes durante un siniestro prolongado.
• Líneas maestras desde carros bomba: utilizado como boquilla terminal en tendidos de 2.5” desde unidades bomba hacia el punto de ataque en incendios de bodega, industria pesada o petroquímica.
• Enfriamiento de tanques y recipientes a presión: el patrón de fog amplio cubre superficies metálicas extensas para prevenir el fenómeno BLEVE en incendios que involucran cisternas o recipientes criogénicos.
• Brigadas industriales en plantas con alto inventario de combustibles: cumple con los caudales mínimos establecidos en la NOM-002-STPS-2010 para protección de instalaciones de riesgo alto.
• Sistemas de manguera en standpipes Clase I y III: compatible con conexiones de 2.5” NH en sistemas de columna instalados bajo NFPA 14 en edificios de gran altura o instalaciones industriales con múltiples niveles.

Normas Aplicables

• NFPA 1964 — Standard for Spray Nozzles: norma que establece los requisitos de diseño, ensayos de caudal, uniformidad de patrón y resistencia mecánica para boquillas de agua utilizadas en servicios de extinción.
• UL 401 — Standard for Hose Nozzles for Fire-Fighting Service: certificación independiente que verifica la resistencia estructural, el caudal nominal y la estanqueidad del chiflón bajo condiciones de servicio real.
• NFPA 1963 — Standard for Fire Hose Connections: garantiza que la rosca 2.5” NH cumple con las dimensiones y tolerancias para interoperabilidad con mangueras, adaptadores y tomas de sistemas fijos.
• NOM-002-STPS-2010 — Condiciones de seguridad contra incendio en los centros de trabajo: norma mexicana obligatoria que regula las características de los equipos de combate de incendios utilizados en instalaciones laborales.
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: aplica en instalaciones con columnas de 2.5” NH de Clase I y III, donde este chiflón opera como boquilla terminal del sistema.
