Chiflón 205-B tres pasos 1.5" NH bronce fundido 75-125 GPM 100 PSI UL 401 NFPA 1964 Elkhart Brass. Cerrado/niebla 60°/chorro directo, anillos uretano.
Familia: Chiflones de Tres Pasos. Marca: Elkhart Brass. Flujo: 75-125 GPM. Certificaciones: NFPA 1964.
¿Listo para avanzar con 205-B?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

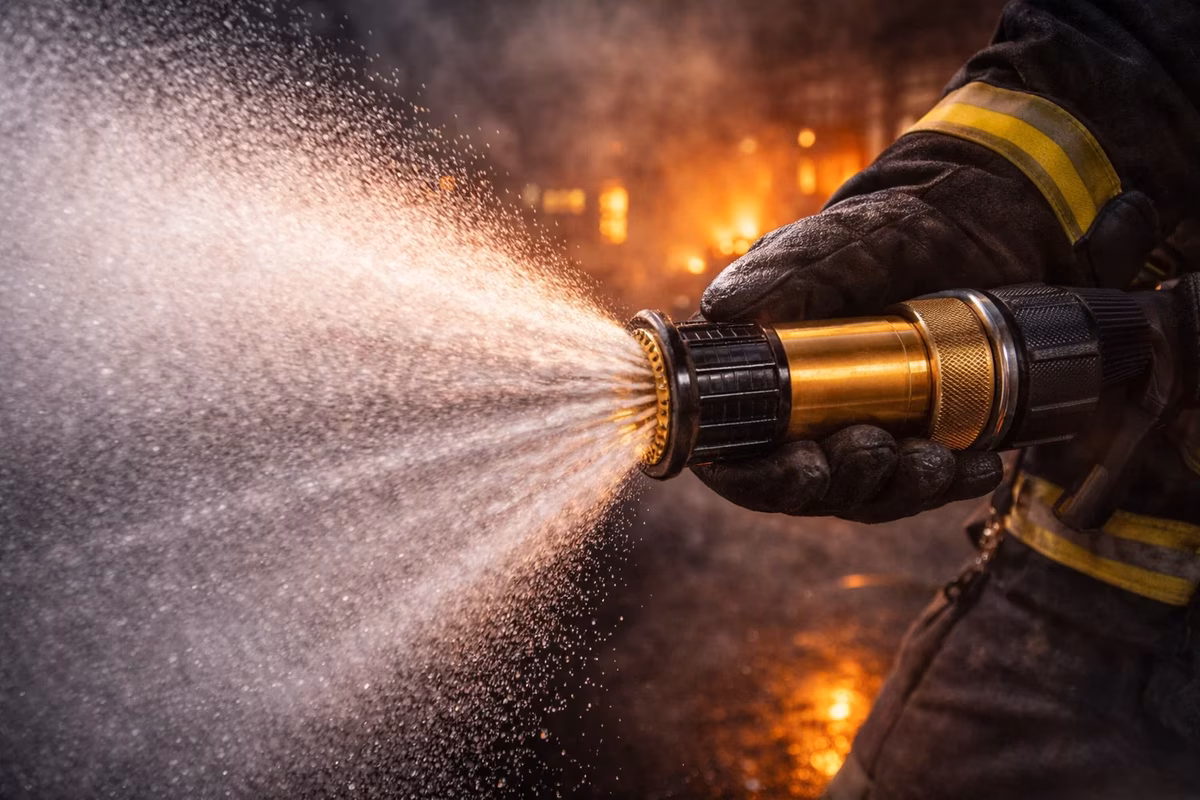

El chiflón modelo 205-B de Elkhart Brass es la boquilla de tres pasos estándar de la industria para mangueras de 1.5” NH, con un caudal de 75 a 125 GPM a 100 PSI y cuerpo de bronce fundido libre de mantenimiento. Su mecanismo de rotación de una sola mano permite cambiar instantáneamente entre las posiciones de cerrado, neblina y chorro directo sin interrumpir la operación, convirtiéndolo en el chiflón más versátil para brigadas industriales y cuerpos de bomberos profesionales. Certificado bajo UL 401 y NFPA 1964, este modelo representa el equilibrio óptimo entre desempeño hidráulico, durabilidad y costo de operación.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | 205-B |
| Conexión de entrada | 1.5” NH (National Hose) |
| Material del cuerpo | Bronce fundido |
| Caudal nominal | 75–125 GPM |
| Presión de operación | 100 PSI (6.9 bar) |
| Posiciones de descarga | Cerrado / Neblina (fog) / Chorro directo (jet) |
| Anillos de sello | Uretano de alta resistencia |
| Dientes de sujeción | Acero inoxidable |
| Acabado | Bronce natural, libre de mantenimiento |
| Certificaciones | UL 401, NFPA 1964 |
| País de fabricación | Estados Unidos |
Aplicacion real
Referencia de revision de roscas, empaques y acoples antes de integrar herrajes al sistema.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240

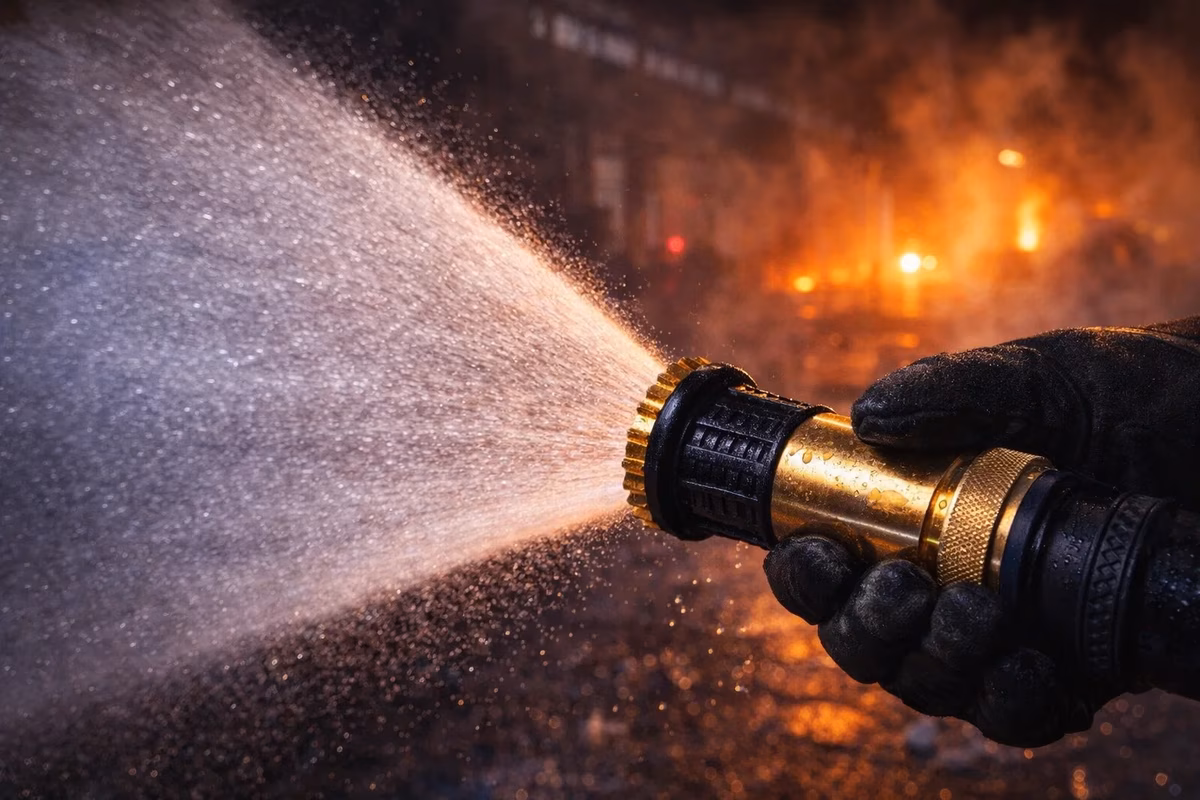

El chiflón 205-B genera una neblina fija a su ángulo de diseño (aproximadamente 60°) en la posición de fog. No tiene ajuste de ángulo intermedio entre la posición de neblina y la de chorro directo. El cambio entre posiciones —cerrado, neblina y chorro— es discreto: el operador rota el cuerpo hasta uno de los tres detentes sin posibilidades de posiciones intermedias. Para instalaciones donde se requiere ajuste continuo del ángulo de niebla de 15° a 90°, se especifica el modelo 205-BA con ajuste progresivo.
Los anillos de uretano del 205-B no requieren lubricación durante el uso normal, ya que el agua que pasa a través del chiflón actúa como lubricante hidráulico en cada operación. Sin embargo, en chiflones almacenados largo tiempo sin uso (más de 12-18 meses), se recomienda una prueba de funcionamiento con agua para hidratar el uretano y verificar el sellado antes de una emergencia real. El reemplazo preventivo de los anillos se realiza cada 5-7 años en uso normal, o antes si se observan fugas, dureza excesiva o grietas superficiales en la inspección visual anual de NFPA 25.
Sí, con reservas importantes sobre capacitación mínima. La NOM-002-STPS-2010 y NFPA 14 establecen que los sistemas de Clase II son operados por los ocupantes del edificio, quienes deben recibir capacitación básica de brigada contra incendios incluyendo el manejo del chiflón. El 205-B con su mecanismo de tres posiciones es suficientemente simple para que personal con 2-4 horas de formación lo opere correctamente. Para sistemas donde los usuarios son absolutamente no capacitados (visitantes, público general), NFPA 14 recomienda sistemas de Clase II con mangueras de 1" de menor reacción o incluso sistemas de rociadores complementarios.
Sí. El 205-B es hidráulicamente compatible con proporcionadores tipo eductor (in-line eductor) de Elkhart, Akron u otros fabricantes. La clave es que el chiflón de tres pasos debe usarse en la posición de neblina —nunca en chorro directo— para aplicación de espuma, ya que la neblina agita y expande la solución de espuma al salir de la boquilla. La posición de chorro directo con espuma produce poca o nula generación de espuma y puede proyectar el líquido inflamado sin extinguirlo. El proporcionador se instala entre la salida del wye o válvula de línea y la manguera que alimenta el chiflón, y se calibra al caudal de diseño del 205-B (75-125 GPM a 100 PSI).
