Gabinete Tipo 30ME con Manguera y Extintor | Gama
Gabinete 30ME con manguera de 30 m, válvula, boquilla y espacio para extintor. Material y calibre se confirman con tu proyecto antes de cotizar.
El Gabinete Empotrado GAB-EMP-24 de Elkhart Brass se instala dentro de la cavidad del muro y queda al ras con la superficie, eliminando toda proyección hacia el pasillo y preservando la línea arquitectónica del espacio. Con cuerpo de acero laminado o acero inoxidable T430 y presión de trabajo de 300 PSI, es la solución preferida para hospitales, hoteles de lujo y edificios corporativos donde la estética y la seguridad deben coexistir sin concesiones.
Especificaciones Técnicas
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | GAB-EMP-24 |
| Material del cuerpo | Acero laminado calibre 16 (estándar) / Acero inoxidable T430 |
| Dimensiones exteriores | 24” ancho × 30” alto × 5.5” profundidad |
| Ceja de instalación | 5/8” (ajustable para tablaroca) |
| Puerta | Lámina de acero calibre 16 con vidrio templado 3 mm |
| Bisagras | Continuas 180°, acero |
| Cerradura | Cilindro con llaves incluidas |
| Presión de trabajo | 300 PSI |
| Acabados disponibles | Pintura electrostática roja, blanca, o acero inoxidable T430 #4 pulido |
| Capacidad de manguera | 1.5” × 30 m (doble forro) |
| Normas de referencia | NOM-002-STPS-2010, NFPA 14, NFPA 1962 |
Dimensiones y Capacidad

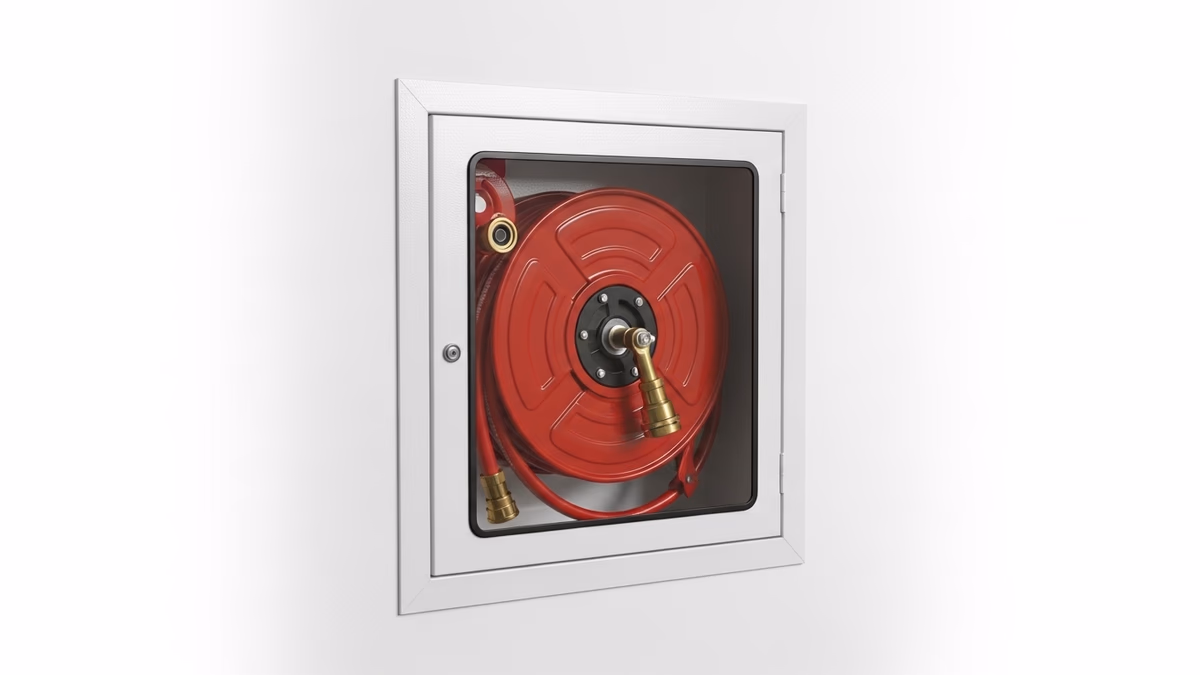

El gabinete empotrado GAB-EMP-24 requiere una cavidad de nicho de al menos 25” × 31” × 6” en el muro. La ceja perimetral de 5/8” cubre el corte en tablaroca y garantiza un acabado limpio al ras de la pared. La puerta de acero calibre 16 con bisagra continua abre 180°, proporcionando acceso total al interior sin obstrucción de pasillos. El compartimento interior aloja una manguera 1.5” × 30 m en carrete oscilante o enrollada en espiral, más válvula angular de bronce 1.5” y boquilla ajustable, todo accesible en segundos durante una emergencia.
Aplicaciones

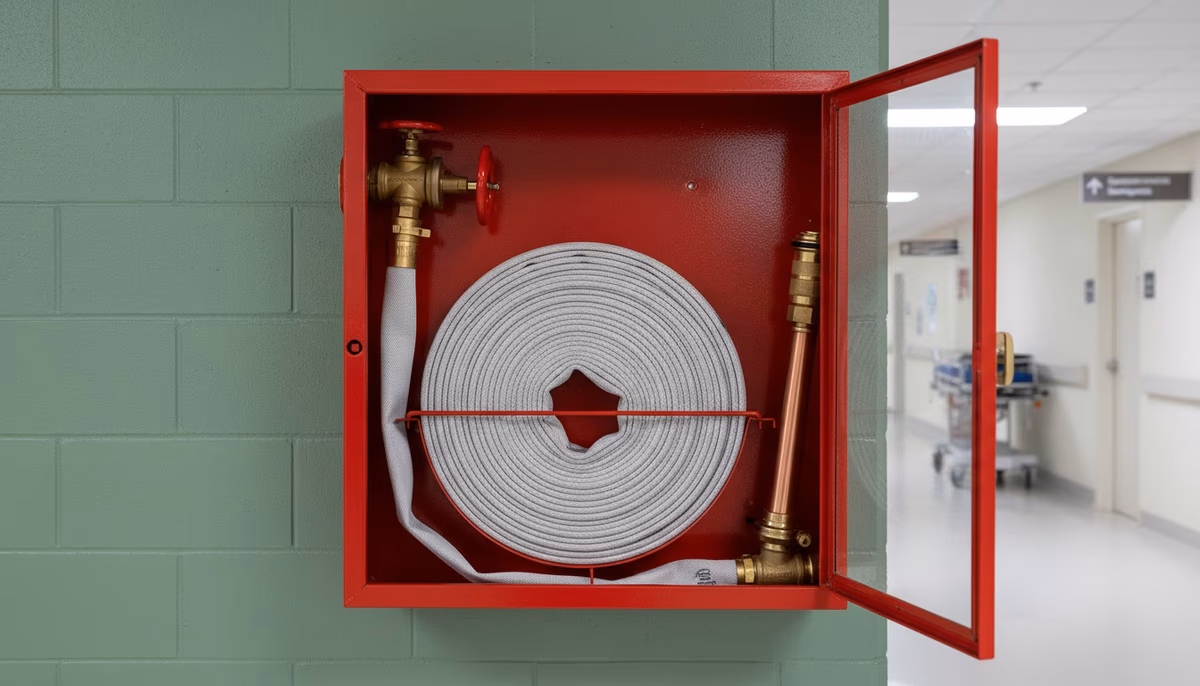

- Pasillos de hospitales y clínicas — perfil al ras que cumple normativa de anchura libre de circulación

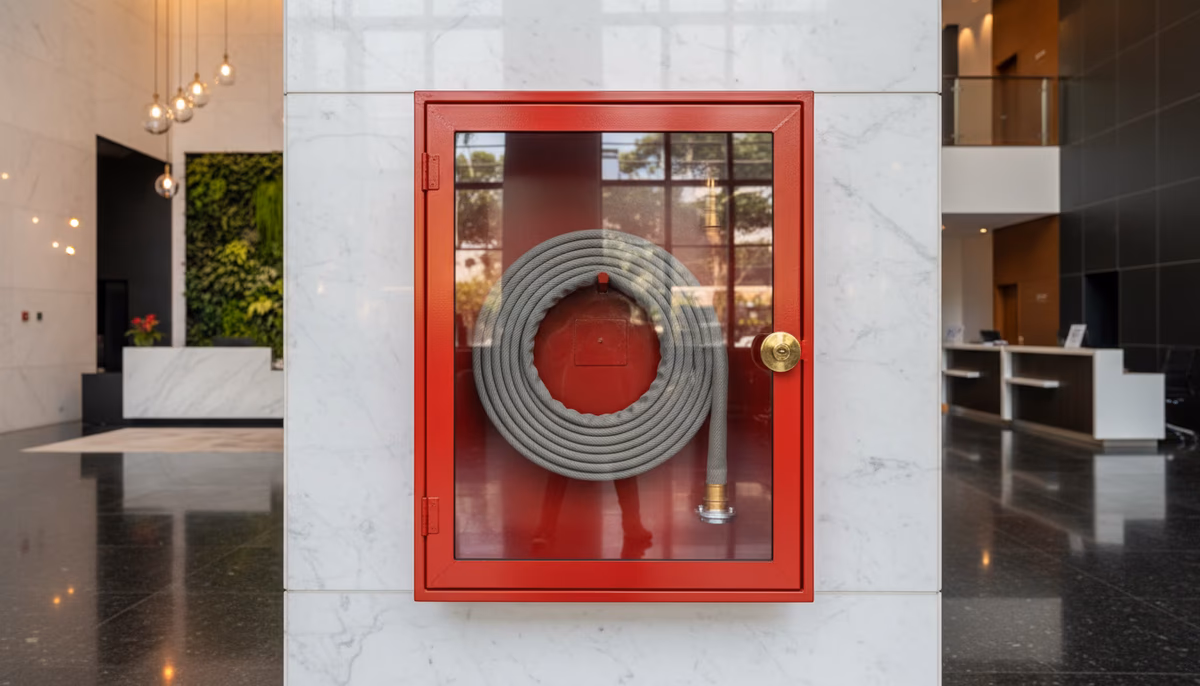

- Hoteles de lujo y resorts — acabado en blanco o acero inoxidable integrado al diseño interior
- Edificios corporativos y torres de oficinas — cumplimiento NFPA 14 Class II sin comprometer la imagen del lobby
- Centros comerciales y plazas — instalación durante obra civil en muros de tablaroca o concreto
- Instituciones educativas y universidades — cobertura de pasillos y aulas con equipo accesible y discreto
- Aeropuertos y terminales de transporte — gabinetes sin salientes en zonas de alto tráfico peatonal
Normas Aplicables
- NFPA 14, Sección 7.10 — Standard for the Installation of Standpipe and Hose Systems: requisitos de ubicación, espaciado máximo entre estaciones (38 m), altura de instalación (1.0–1.5 m centro de válvula) y acceso despejado al gabinete
- NOM-002-STPS-2010 — Condiciones de seguridad, prevención y protección contra incendios en los centros de trabajo: obligatoriedad de gabinetes contra incendios en edificaciones según riesgo y superficie
- NOM-003-SEGOB-2011 — Señales y avisos para protección civil: señalización fotoluminiscente requerida en la puerta del gabinete y en la ruta de acceso
- NFPA 1962 — Standard for the Care, Use, Inspection, Service Testing, and Replacement of Fire Hose: programas de prueba hidrostática e inspección anual de la manguera contenida
Gama de México es distribuidor autorizado de equipos contra incendio con más de 25 años de experiencia en el mercado nacional. Nuestro equipo técnico asesora en la selección del gabinete correcto según el proyecto, gestiona envíos a toda la República Mexicana y brinda soporte posventa. Contáctenos para cotización, disponibilidad de acabados y asistencia en cumplimiento normativo.
Aplicacion real
Gabinete instalado y mantenible
Contexto de accesibilidad, estado de manguera y revision de gabinete en edificio o planta.
Especificaciones Técnicas
Caudal / Flujo 300 PSI manguera
Material Acero laminado / Inoxidable T430
Marca Elkhart Brass
Modelo GAB-EMP-24
Certificaciones NFPA 14
Categoría Gabinetes e Hidrantes
Cotiza GAB-EMP-24
Precio y disponibilidad en menos de 24 horasAsesoría técnica sin costoEnvíos a toda la República Mexicana
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
Preguntas Frecuentes
El gabinete GAB-EMP-24 requiere un nicho de al menos 25" ancho × 31" alto × 6" de profundidad. En muros de tablaroca de 10 cm, el espacio entre caras del muro es de 8–9 cm, insuficiente para el gabinete completo. La solución estándar es diseñar el nicho como caja de madera de 3/4" o metal calibre 16 que se proyecta hacia el interior de un closet o ducto técnico adyacente. En muros de block o concreto de 20 cm o más, el nicho se obtiene con trabajo de albañilería estándar. Lo ideal es coordinar la posición del gabinete en planos antes de iniciar la obra, para que el contratista deje el nicho al vaciar el muro.
Sí. NFPA 14 Sección 7.10.1.4 establece un espacio libre mínimo de 36 pulgadas (91 cm) frente a cualquier estación de manguera. El gabinete empotrado GAB-EMP-24 no proyecta nada hacia el pasillo cuando está cerrado, por lo que la totalidad del espacio libre de 91 cm se mide desde la cara del muro hasta el obstáculo más cercano, sin que el propio gabinete consuma parte de esa distancia como ocurriría con un sobrepuesto que proyecta 20–25 cm. Esta ventaja es especialmente relevante en hospitales con pasillos de circulación de camillas con anchuras reguladas de 2.4–3.0 m.
La conexión hidráulica se hace mediante válvula angular de 1.5" NPT/NST instalada dentro del nicho, conectada al standpipe con un niple corto o codo que pasa por la parte trasera del nicho. NFPA 14 Sección 7.10.3.2 permite que la conexión quede dentro del cuerpo del gabinete, siempre que sea accesible sin herramientas en emergencia. La tubería de alimentación generalmente corre oculta dentro del muro o en la cavidad del entrepisos y emerge en el punto exacto del nicho, coordinada en el plano de instalaciones. Gama de México entrega plano de plantilla con coordenadas exactas de salida de tubería para coordinación con el instalador.
