Gabinete contra incendios 30ME con manguera 30m, válvula angular, boquilla tres pasos y espacio extintor. Acero calibre 22 rojo. NOM-002-STPS.
Familia: Gabinete Tipo 30ME. Marca: Nacional. Flujo: 300 PSI manguera. Certificaciones: NFPA 14.
¿Listo para avanzar con GAB-30ME?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

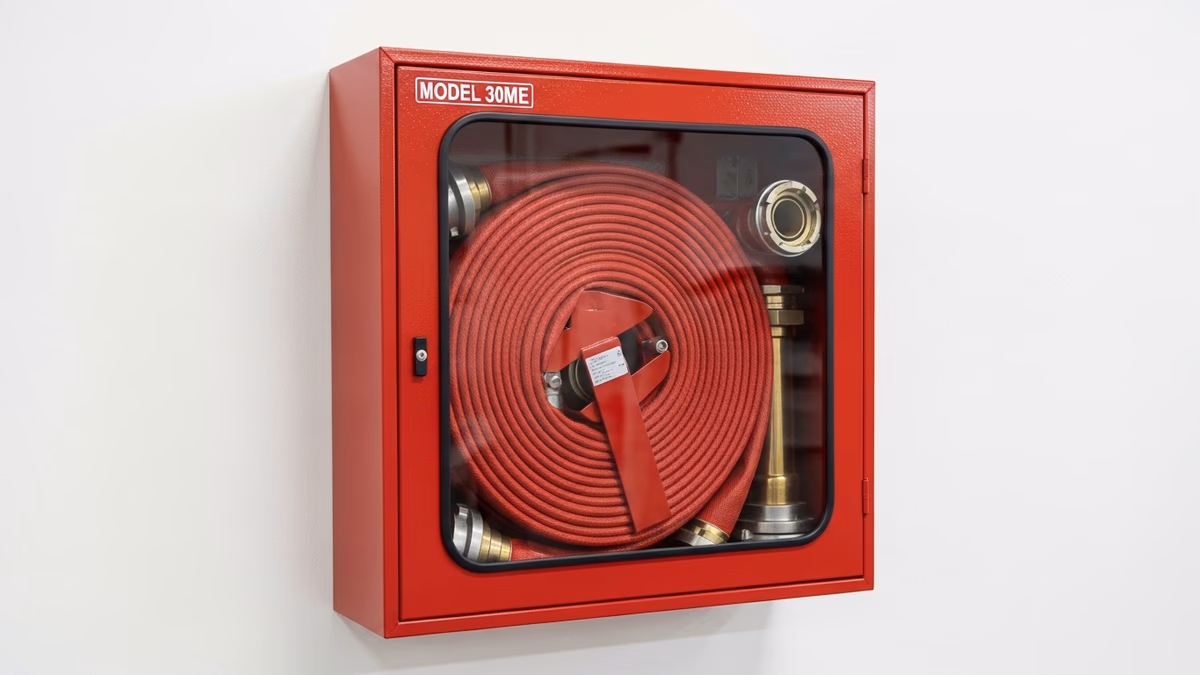

El gabinete tipo 30ME es la estación de primera respuesta contra incendios más completa del mercado: integra manguera de 1.5” x 30 m con coples de bronce NST a 300 PSI, válvula angular de bronce, boquilla de tres posiciones y espacio dedicado para extintor de 4.5 o 6 kg, todo dentro de un gabinete de acero calibre 22 con pintura electrostática roja y puerta de vidrio templado. Cumple con NOM-002-STPS-2010 y NFPA 14 Clase II, lo que lo convierte en la solución reglamentaria estándar para edificios comerciales, industriales y de uso mixto en México.
| Característica | Especificación |
|---|---|
| Marca | Nacional |
| Modelo | GAB-30ME |
| Material cuerpo | Lámina de acero calibre 22 |
| Acabado exterior | Pintura electrostática roja RAL 3000 |
| Dimensiones | 88 cm alto x 85 cm ancho x 21 cm fondo |
| Manguera | 1.5” x 30 m, doble forro, coples bronce NST, 300 PSI |
| Válvula angular | Bronce 1.5”, entrada NPT, salida NST, 300 PSI |
| Boquilla | Tres posiciones: chorro sólido, neblina y cerrado |
| Material boquilla | Bronce o polímero de alta resistencia |
| Puerta | Vidrio templado 3 mm o acrílico 1 mm, bisagra continua 180° |
| Cerradura | Cilindro con llave |
| Rack portamanguera | Oscilante de 180° para despliegue rápido |
| Espacio para extintor | Compatible con extintores de 4.5 o 6 kg |
| Certificaciones | NOM-002-STPS-2010, NFPA 14 |
Gama de México suministra el gabinete 30ME con inventario disponible para entrega inmediata en Ciudad de México y envío a toda la República. Contáctenos para cotización por volumen, asesoría en layout de instalación y gestión de permisos ante protección civil.
Aplicacion real
Contexto de accesibilidad, estado de manguera y revision de gabinete en edificio o planta.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El modelo 30ME incorpora puerta con marco empotrado ajustable que cubre el borde del corte en tablaroca, mientras que el sobrepuesto estándar proyecta el cuerpo completo del gabinete fuera del muro. La diferencia práctica: el 30ME es adecuado para muros de tablaroca de 10-12 cm donde hay algo de profundidad disponible pero no suficiente para un empotrado completo (que requiere 15-20 cm de nicho), y el sobrepuesto puro es para muros de block o concreto donde cualquier empotrado implicaría trabajo de albañilería. En edificios de uso mixto con oficinas en tablaroca, el 30ME es la elección estándar para minimizar la proyección hacia el pasillo.
El gabinete se alimenta desde el standpipe mediante una válvula angular de bronce 1.5" con entrada NPT y salida NST. La válvula angular reduce la caída de presión frente a una válvula de globo en línea recta porque el flujo solo hace un giro de 90° en lugar de tres. NFPA 14 Sección 7.10.3 no exige supervisión individual de la válvula del gabinete (a diferencia de las válvulas del riser principal), pero la válvula OS&Y o de mariposa indicadora en el riser sí debe estar supervisada con switch tamper conectado al panel de alarma. La inspección anual conforme NFPA 25 Capítulo 6 incluye verificar que la válvula del gabinete abre y cierra completamente sin obstrucción.
NFPA 14 Sección 7.10.1 establece que las hose stations deben espaciarse de modo que toda el área del piso pueda alcanzarse con la manguera completamente desplegada. Con manguera de 30 m y alcance de chorro de 10 m, el radio de cobertura efectivo por gabinete es de aproximadamente 40 m. Para un piso rectangular de 40 × 80 m (3,200 m²), un gabinete en cada extremo del pasillo central cubre toda el área. En geometrías irregulares o con compartimentos, el análisis se hace trazando círculos de 40 m de radio desde cada posición candidata de gabinete y verificando que no queden puntos sin cobertura. El espaciado máximo entre gabinetes es 38 m conforme Sección 7.10.1.2.
