Válvula check retención 6 pulgadas swing bridada Mueller A-2122-6B13, hierro dúctil, 350 PSI. UL Listed, FM Approved. NFPA 20 bombas industriales.
Familia: Válvula de Retención. Marca: Mueller. Flujo: 350 PSI trabajo. Certificaciones: UL Listed, FM Approved.
¿Listo para avanzar con A-2122-6B13?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.
La válvula check A-2122-6B13 de Mueller en diámetro 6” con conexión bridada ANSI B16.1 Clase 125 / B16.42 Clase 150 es la válvula swing check genuinamente listada por Mueller para protección contra incendios en este rango de diámetros (2” a 12”), construida en cuerpo de hierro dúctil ASTM A536 con anillo de asiento en bronce B62 y disco Buna-N/EPDM. Trabaja a 350 psi de presión de trabajo con 700 psi de prueba hidrostática, cumpliendo los requisitos de NFPA 13 y NFPA 20 para válvulas de retención listadas en aplicaciones de bombeo y distribución. Certificada UL Listed y FM Approved.
Nota de nomenclatura Mueller: el prefijo real de las válvulas de retención (check) fire protection de Mueller es “A-2122”, no “F-2880”/“G-2880” (prefijos que no existen en el catálogo del fabricante).
| Característica | Especificación |
|---|---|
| Marca | Mueller |
| Modelo | A-2122-6B13 |
| Diámetro | 6” (150 mm), dentro del rango confirmado 2”-12” |
| Tipo | Swing check bridada |
| Presión de Trabajo | 350 PSI |
| Presión de Prueba | 700 PSI |
| Conexión | Bridada ANSI B16.1 Clase 125 / B16.42 Clase 150 |
| Cuerpo | Hierro dúctil ASTM A536 |
| Anillo de asiento | Bronce ASTM B62 |
| Disco | Buna-N/EPDM |
| Orientación | Horizontal o vertical (flujo ascendente) |
| Certificaciones | UL Listed, FM Approved |
El diseño swing check emplea un clapper articulado en la zona superior del cuerpo. Cuando el flujo circula en dirección correcta, la presión diferencial creada aguas arriba del clapper lo empuja, abriéndolo completamente y despejando la sección interna de la válvula. Al detener la bomba o al producirse cualquier intento de reflujo, el peso del clapper combinado con la presión hidrostática aguas abajo provoca el cierre del disco contra el asiento, generando un sello que impide el retorno de agua hacia la bomba. Conforme a NFPA 20 Sección 4.17, toda bomba contra incendio debe contar con una válvula de retención listada en su línea de descarga; la A-2122-6B13 satisface este requisito.

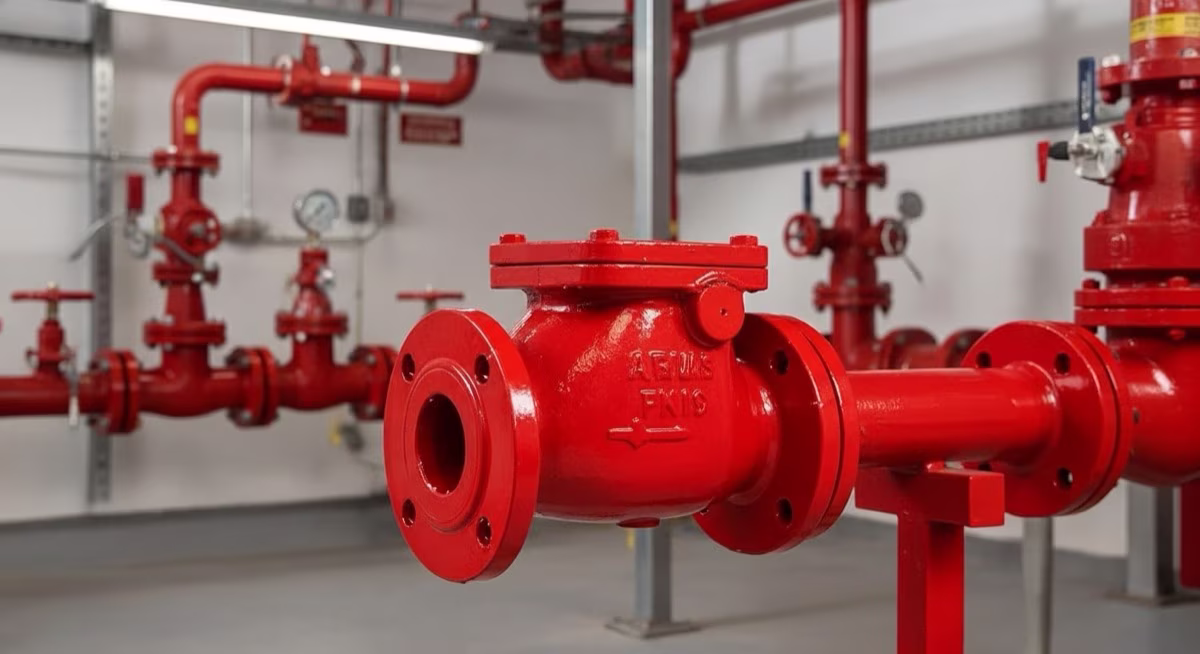

Aplicacion real
Vista contextual para comparar valvulas de control, seccionamiento y operacion dentro de una red.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
Ningún prefijo "F-2880" o "G-2880" existe en la nomenclatura oficial de Mueller. La familia real de válvulas check listadas para protección contra incendio de Mueller usa el prefijo A-21xx. El modelo correcto para esta válvula swing check bridada en el rango de 2" a 12" es A-2122-6B13, con 350 psi de trabajo y 700 psi de prueba hidrostática — coincide directamente con el diámetro de 6" de esta ficha.
NFPA 20 Sección 4.17 exige válvula check UL Listed en la descarga de cada bomba contra incendios. La mayoría de las bombas eléctricas y diesel para sistemas industriales de riesgo ordinario y ordinario especial tienen descarga de 6", haciendo este el diámetro más común en la posición de check de bomba. Se instala entre la brida de salida de la bomba y la válvula OS&Y de seccionamiento de descarga.
NFPA 25 Sección 13.4 exige inspección visual trimestral del exterior (fugas en bridas, corrosión, estado general) y prueba funcional anual. La inspección interna se realiza retirando la tapa de acceso sin desmontar la válvula de la línea ni soltar las bridas, verificando que el clapper oscile libremente y que el disco Buna-N/EPDM no tenga deformación permanente.
Sí. La A-2122-6B13 acepta instalación horizontal y vertical con flujo ascendente. En posición vertical ascendente, el peso del clapper de hierro dúctil aporta un cierre confiable cuando el flujo cesa. Esta posición es común en risers verticales de 6" donde la check se instala en la conexión al riser antes de la válvula OS&Y de control. No se acepta posición vertical con flujo descendente. Gama de México suministra válvulas Mueller con inventario de tamaños 6" y soporte técnico en la selección correcta según caudal de diseño y presión del sistema. Contáctenos para presupuesto detallado.
