F-908-W

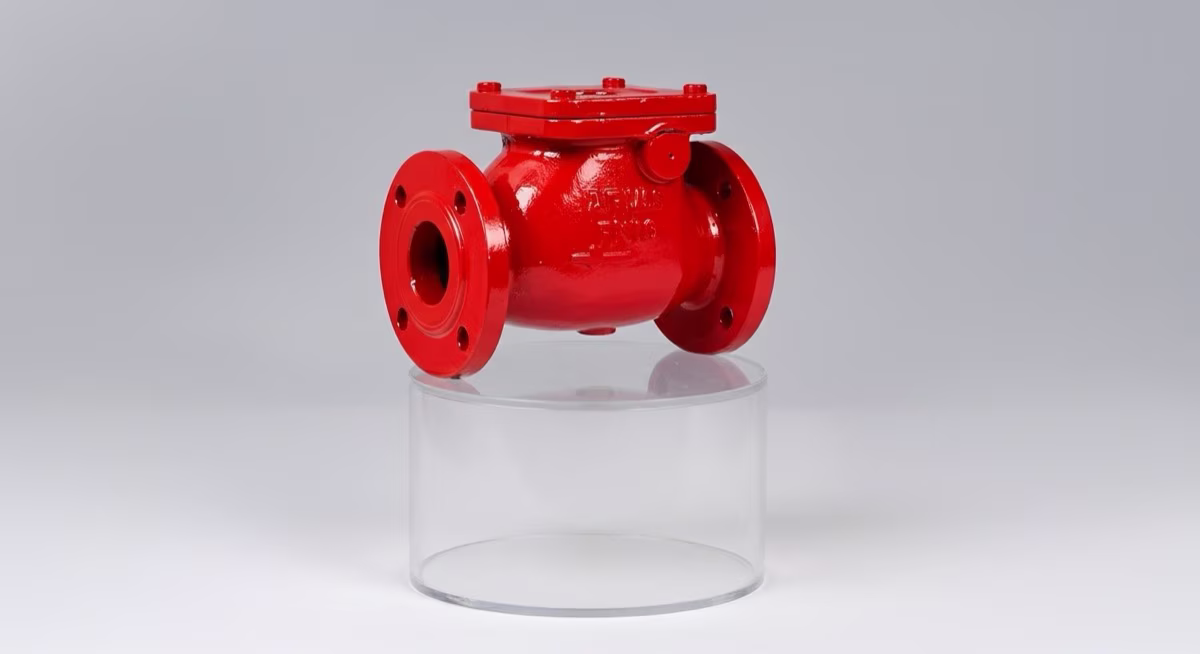

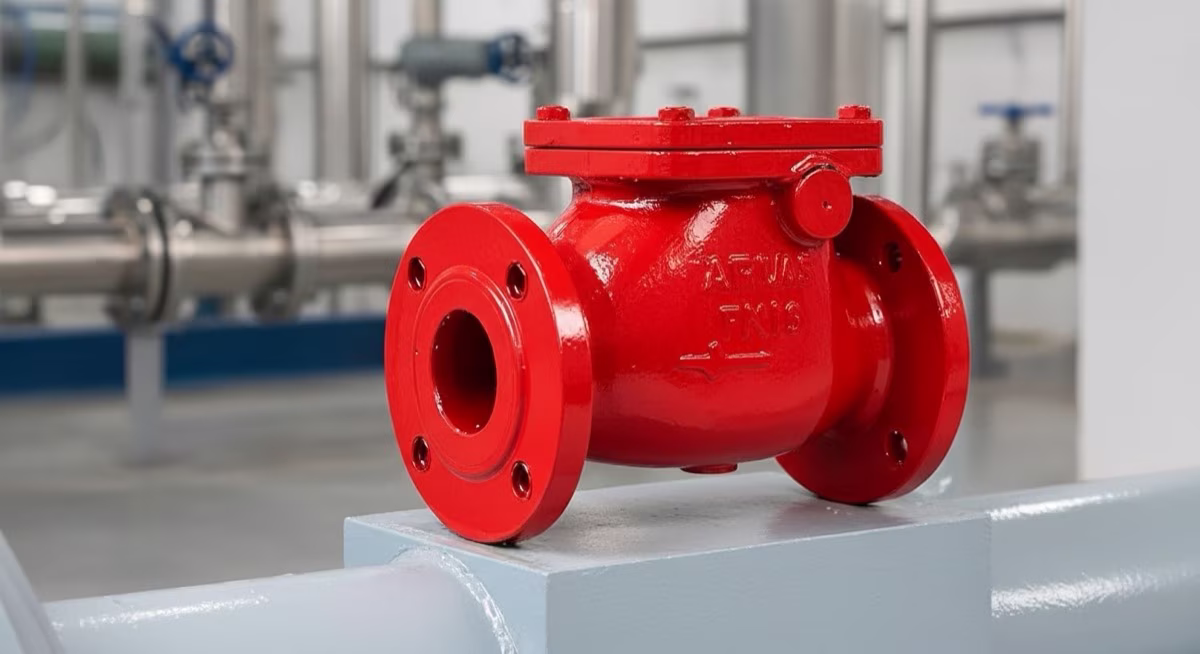

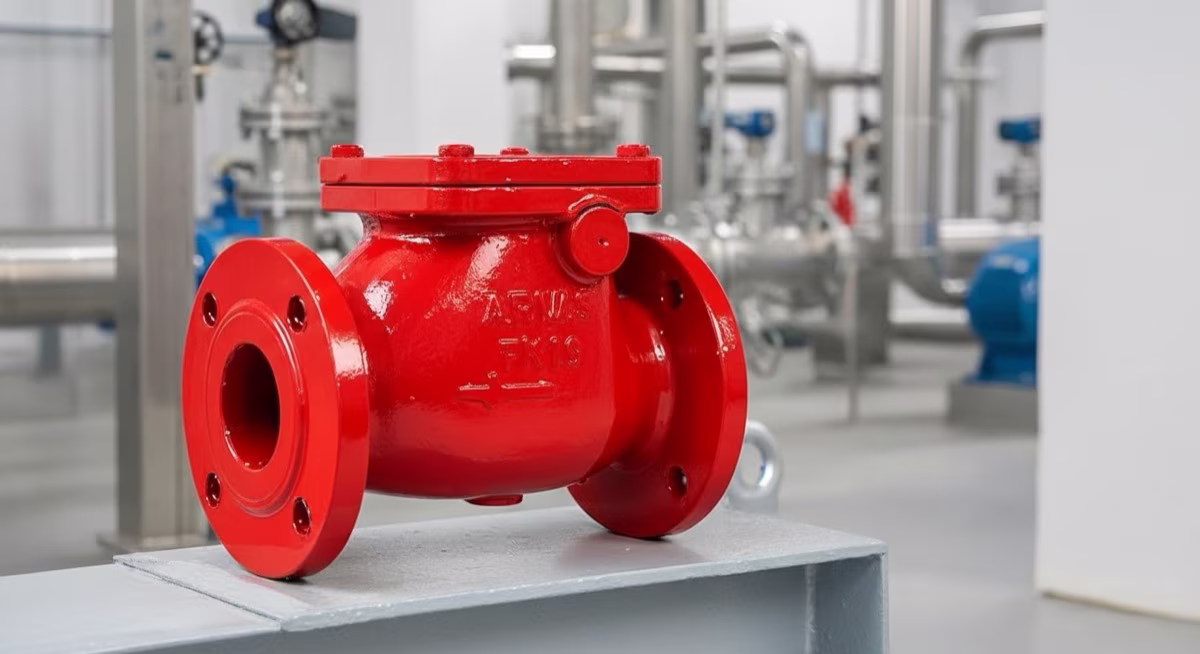

La válvula de retención tipo swing F-908-W de Nibco en 4” con conexión bridada y bonete atornillado es el componente de protección contra reflujo fire protection listado de forma genuina para la descarga de bombas contra incendio y conexiones FDC de sistemas de rociadores y standpipe en México. Esta ficha se corrigió tras auditoría de catálogo: el modelo previamente declarado (“F-918-W”) no existe en el catálogo oficial de Nibco — la familia real “918” (F-918-B, F-918-N, F-918-13) no tiene ninguna variante con sufijo “-W”. El modelo real, verificado y correctamente listado UL/ULC + FM Approved es F-908-W, muy probablemente una transposición de dígitos en el catálogo original.

Su mecanismo de clapper articulado abre automáticamente con el flujo del agua impulsado por la bomba y cierra por gravedad en cuanto el flujo cesa, sin necesitar energía auxiliar, actuador externo ni mantenimiento de componentes activos.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Nibco
Modelo	F-908-W
Diámetro nominal	4” (100 mm)
Tipo	Swing check con clapper articulado (columpio)
Presión de trabajo	175 PSI
Clase de presión	Class 125
Conexión	Bridada, bonete atornillado
Construcción	Cuerpo de hierro, guarnición bronce
Estándar de diseño	MSS SP-71
Certificaciones	UL/ULC Listed, FM Approved
Aprobación adicional confirmada	NYC BSA 143-69-SA

Funcionamiento Válvula Check

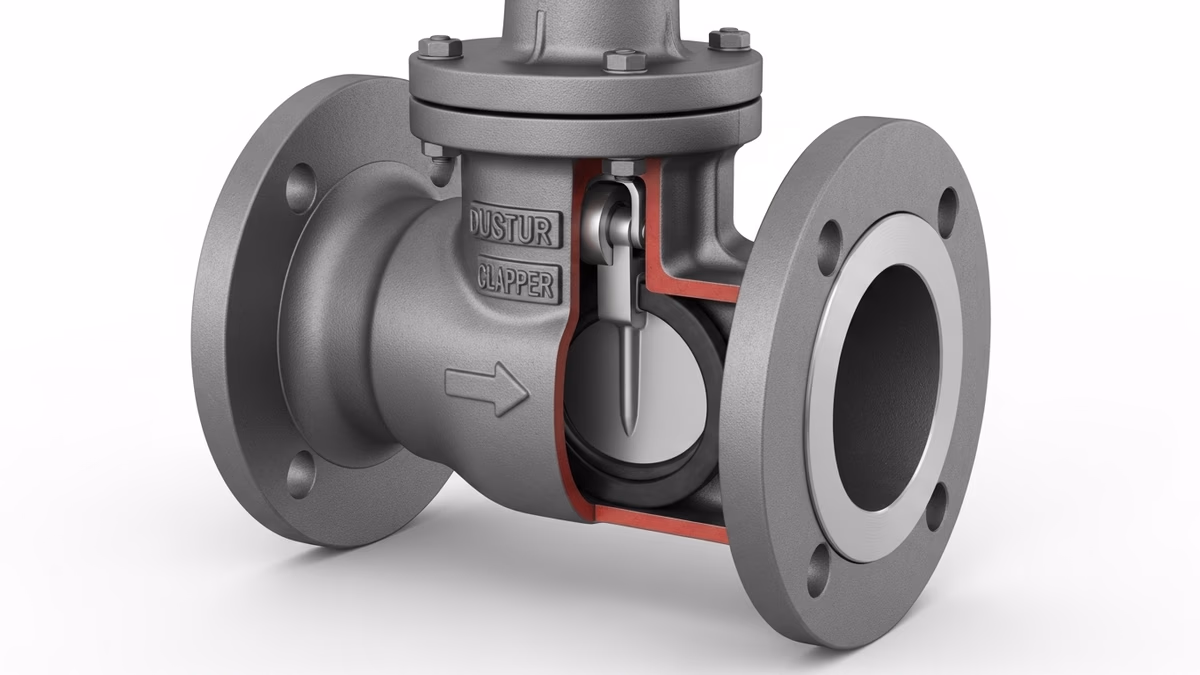

La válvula check tipo swing opera mediante un clapper —un disco articulado en el extremo superior de su eje— que pivota alrededor de un pin horizontal ubicado en la parte superior del cuerpo de la válvula. Cuando la bomba contra incendio arranca y genera presión positiva aguas arriba, la diferencia de presión entre la entrada y la salida levanta el clapper, abriéndose hasta la posición de flujo máximo con una pérdida de carga mínima. En cuanto la bomba se detiene y la presión aguas arriba cae por debajo de la presión aguas abajo, el peso del clapper y la presión del sistema lo empujan de regreso a su asiento, sellando el paso sin resortes ni actuadores.

NFPA 20 (Standard for the Installation of Stationary Pumps for Fire Protection) requiere explícitamente una válvula check entre la salida de la bomba contra incendio y la válvula de seccionamiento de la descarga, para prevenir el golpe de ariete que ocurre cuando la bomba se detiene abruptamente con la columna de agua en movimiento, y para evitar la contaminación cruzada entre el agua estancada del sistema de incendios y la red pública de agua potable.

Aplicaciones

• Descarga de bombas contra incendio eléctricas y diesel: posición obligatoria por NFPA 20 entre la brida de salida de la bomba y la válvula OS&Y de seccionamiento de la descarga
• Conexión siamesa FDC (Fire Department Connection): previene que el agua del sistema regrese al exterior cuando los bomberos no están conectados
• Risers de sistemas de rociadores tipo húmedo: evita el vaciado del riser durante trabajos de mantenimiento en la acometida o en la bomba
• Separación de zonas de baja y alta presión en edificios de gran altura
• Sistemas de bombeo en tándem o con bomba jockey

Normas Aplicables

• MSS SP-71 — Gray Iron Swing Check Valves: estándar de diseño y construcción para válvulas check de hierro tipo swing
• NFPA 13 — Standard for the Installation of Sprinkler Systems: válvulas check requeridas en risers, conexiones FDC y puntos de interconexión entre sistemas de diferente presión
• NFPA 20 — Standard for the Installation of Stationary Pumps for Fire Protection: válvula check obligatoria en la descarga de cada bomba contra incendio fija
• AWWA C508 — Standard for Swing-Check Valves for Waterworks Service: especificaciones dimensionales y de desempeño para válvulas check en sistemas de distribución de agua

Gama de México distribuye esta válvula con certificados UL/ULC y FM originales del fabricante. Contáctenos para cotización por proyecto, disponibilidad en inventario y asesoría en selección conforme a NFPA 13/14/20.
