Válvula check retención 4 pulgadas bridada Mueller A-2122-6B13, hierro dúctil, 350 PSI. UL Listed, FM Approved. Extremo ranurado no confirmado.
Familia: Válvula de Retención. Marca: Mueller. Flujo: 350 PSI trabajo. Certificaciones: UL Listed, FM Approved.
¿Listo para avanzar con A-2122-6B13?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

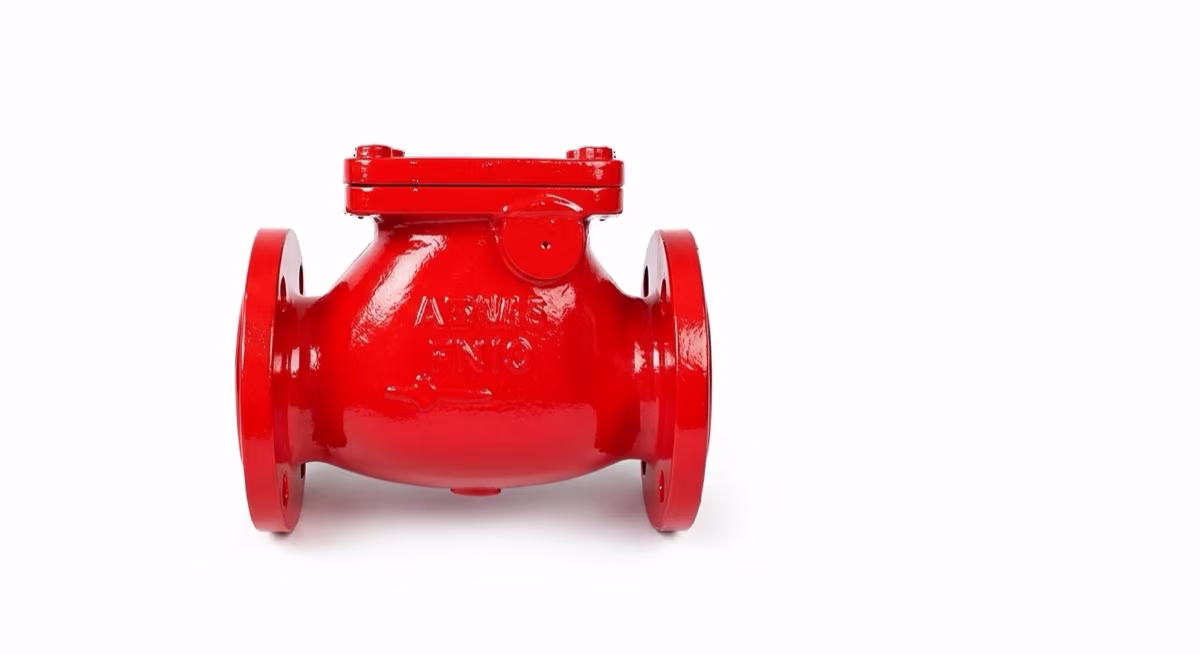

La válvula check A-2122-6B13 de Mueller en diámetro 4” con conexión bridada ANSI B16.1 Clase 125 / B16.42 Clase 150 es la válvula swing check genuinamente listada por Mueller para protección contra incendios en el rango de 2” a 12”, fabricada en cuerpo de hierro dúctil ASTM A536 con anillo de asiento en bronce B62 y disco Buna-N/EPDM. Trabaja a 350 PSI de presión de trabajo con 700 PSI de prueba hidrostática, cumpliendo los requisitos de NFPA 13 y NFPA 20 para válvulas de retención listadas. Certificada UL Listed y FM Approved.
Aclaración sobre extremos ranurados: el fabricante no publica una variante ranurada (groove-end) para la línea check A-2122; su conexión documentada es exclusivamente bridada. Si su proyecto requiere específicamente acoplamiento ranurado en 4”, esa disponibilidad debe confirmarse directamente con Mueller antes de cotizar — la especificación que sí podemos garantizar con documentación de fábrica es esta versión bridada.
| Característica | Especificación |
|---|---|
| Marca | Mueller |
| Modelo | A-2122-6B13 |
| Diámetro | 4” (100 mm), dentro del rango confirmado 2”-12” |
| Tipo | Swing check bridada |
| Presión de Trabajo | 350 PSI |
| Presión de Prueba | 700 PSI |
| Conexión | Bridada ANSI B16.1 Clase 125 / B16.42 Clase 150 |
| Cuerpo | Hierro dúctil ASTM A536 |
| Anillo de asiento | Bronce ASTM B62 |
| Disco | Buna-N/EPDM |
| Extremo ranurado | No confirmado/publicado por Mueller para esta línea |
| Certificaciones | UL Listed, FM Approved |
El principio de funcionamiento swing check opera con un clapper articulado en la zona superior del cuerpo de la válvula. La presión del flujo en dirección correcta empuja el disco, abriéndolo y despejando la sección interna de la válvula para un paso de flujo con pérdida de presión mínima. Cuando el flujo se detiene o intenta revertirse, el clapper cae por gravedad y la diferencia de presión cierra el disco contra el asiento, formando un sello que previene el flujo de retorno.
En líneas de descarga de bombas contra incendio, la correcta operación del check valve es fundamental para impedir el reflujo hacia la bomba cuando ésta se apaga, protegiendo sellos y rodamientos, y mantener la presión en la red durante los intervalos entre arranques.

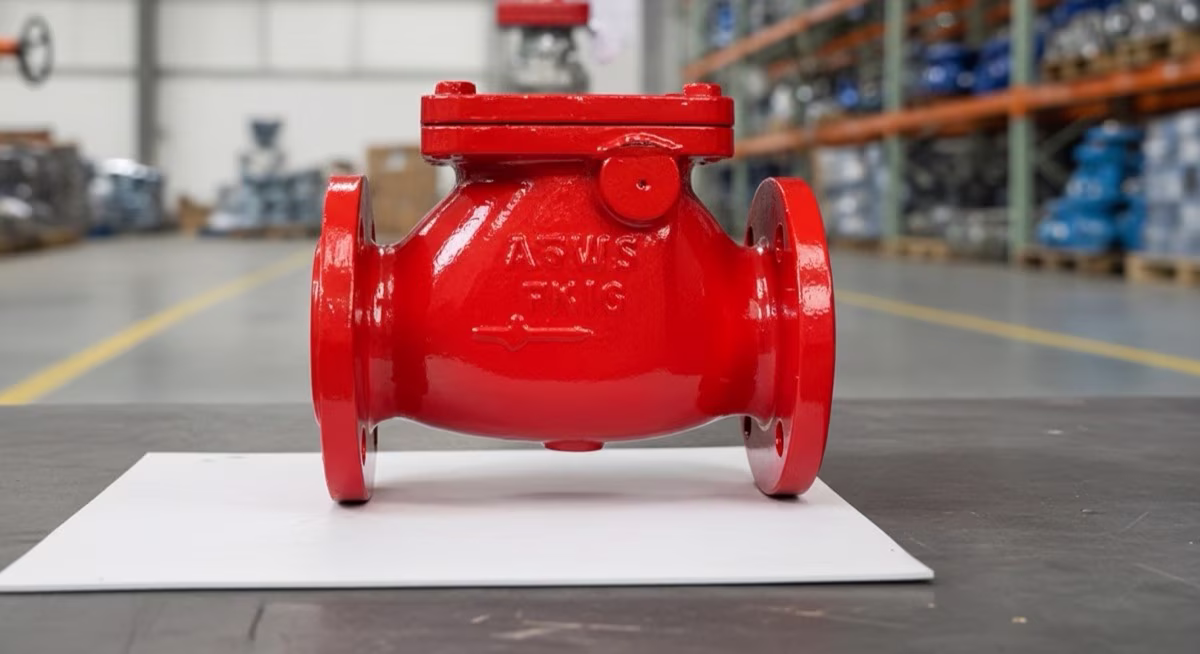

Aplicacion real
Vista contextual para comparar valvulas de control, seccionamiento y operacion dentro de una red.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
No podemos confirmarlo. El fabricante documenta la válvula check fire protection A-2122-6B13 de Mueller con conexión bridada ANSI B16.1 Clase 125 / B16.42 Clase 150; no existe documentación oficial de Mueller que confirme una variante con extremos ranurados para esta familia. Lo que sí ofrecemos con certeza en 4" es la A-2122-6B13 bridada, dentro del rango 2"-12" de la familia (350 PSI de trabajo, 700 PSI de prueba). Si su proyecto requiere específicamente acoplamiento ranurado en 4", esa disponibilidad debe confirmarse directamente con Mueller antes de cotizar.
Ningún prefijo "F-2880" o "G-2880" existe en la nomenclatura oficial de Mueller. La familia real de válvulas check listadas para protección contra incendio de Mueller usa el prefijo A-21xx. El modelo correcto para esta válvula swing check en el rango de 2" a 12" es A-2122-6B13.
NFPA 20 Sección 4.17 exige válvula check UL Listed en la descarga de cada bomba contra incendios. Para bombas de menor caudal con descarga de 4", la A-2122-6B13 bridada se instala entre la brida de salida de la bomba y la válvula OS&Y de seccionamiento. NFPA 13 Sección 8.17 también requiere check en el riser de 4" de sistemas de rociadores para evitar vaciado durante mantenimiento de la bomba o de la acometida.
NFPA 25 Sección 13.4 establece inspección visual trimestral (fugas en bridas, corrosión, estado general) y prueba funcional anual. La inspección interna se realiza retirando la tapa de acceso sin desmontar la válvula de la línea, verificando que el clapper oscile libremente y que el disco Buna-N/EPDM no tenga deformación permanente.
