Válvula check retención 10 pulgadas bridada Mueller A-2122-6B13, hierro dúctil, 350 PSI. UL Listed, FM Approved. NFPA 20 bombas gran caudal.
Familia: Válvula de Retención. Marca: Mueller. Flujo: 350 PSI trabajo. Certificaciones: UL Listed, FM Approved.
¿Listo para avanzar con A-2122-6B13?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

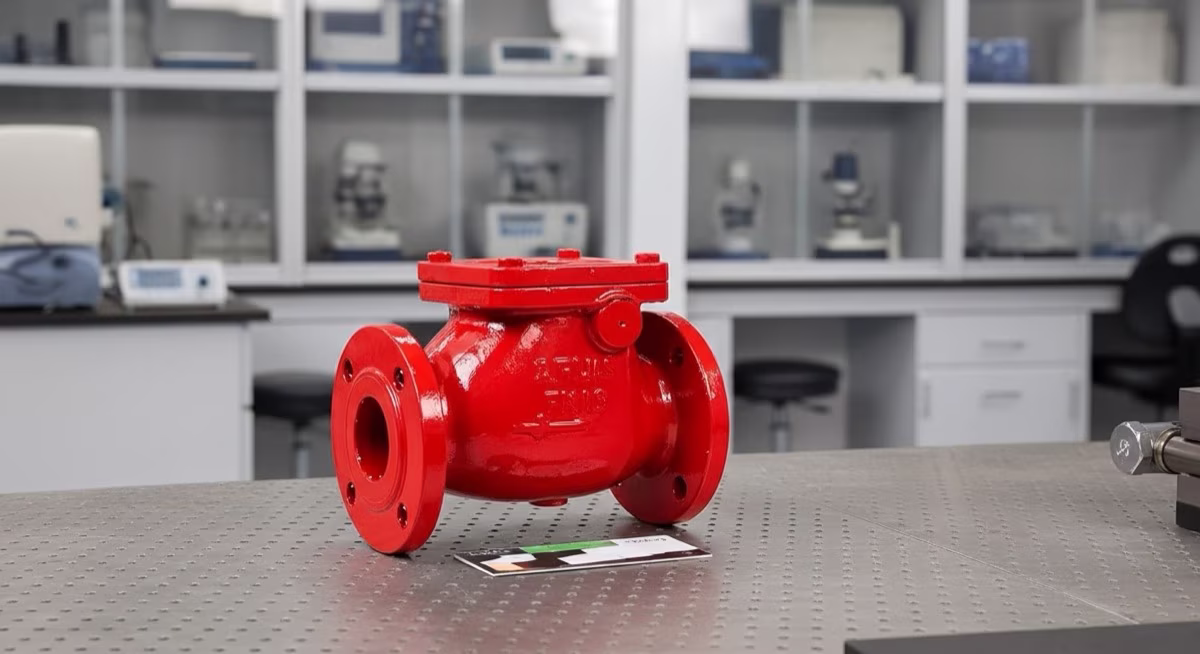

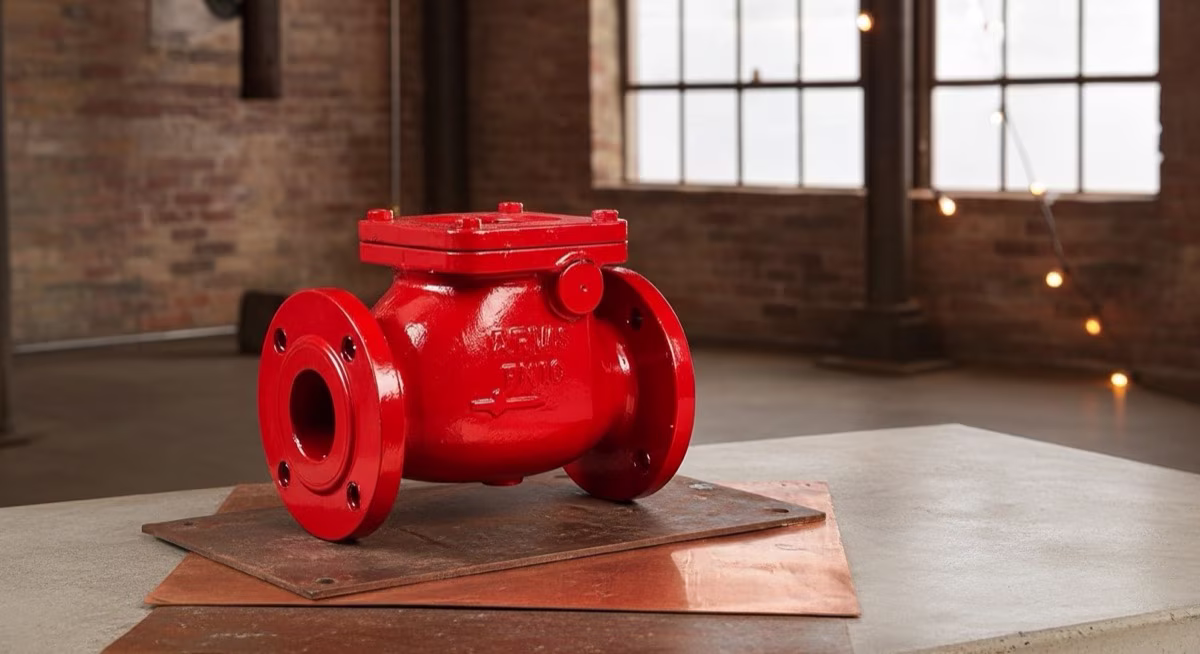

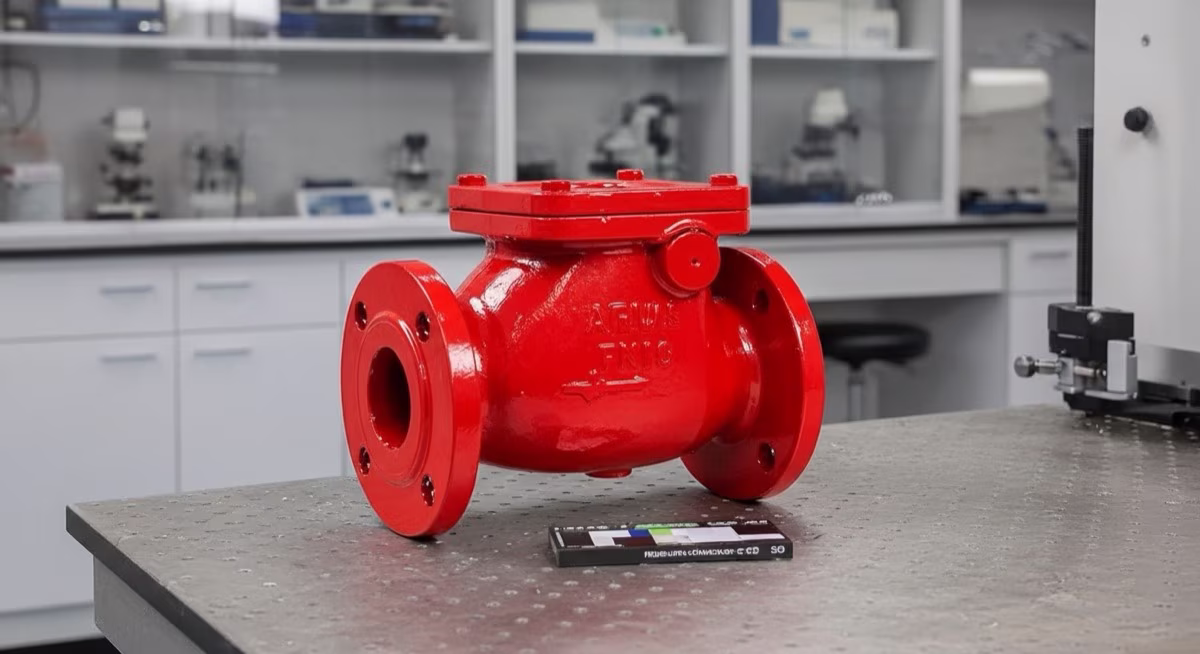

La válvula check A-2122-6B13 de Mueller en diámetro 10” con conexión bridada ANSI B16.1 Clase 125 / B16.42 Clase 150 es la válvula de retención swing genuinamente listada por Mueller para protección contra incendios en este rango de diámetros (2” a 12”), construida en cuerpo de hierro dúctil ASTM A536 con anillo de asiento en bronce B62 y disco Buna-N/EPDM. Trabaja a 350 psi de presión de trabajo con 700 psi de prueba hidrostática. Certificada UL Listed y FM Approved, cumple con NFPA 20 Sección 4.17 para protección de bombas de alta capacidad y con NFPA 13 Sección 8.17 para sistemas de rociadores de gran escala.
Nota de nomenclatura Mueller: el prefijo real de las válvulas de retención (check) fire protection de Mueller es “A-2122”, no “F-2880”/“G-2880” (prefijos que no existen en el catálogo del fabricante). El sufijo “-6B13” corresponde específicamente al rango de 2” a 12” y 350 psi; existe también la variante “-6B1” para 14”-16” a 250 psi.
| Característica | Especificación |
|---|---|
| Marca | Mueller |
| Modelo | A-2122-6B13 |
| Diámetro | 10” (250 mm), dentro del rango confirmado 2”-12” |
| Tipo | Swing check bridada |
| Presión de Trabajo | 350 PSI |
| Presión de Prueba | 700 PSI |
| Conexión | Bridada ANSI B16.1 Clase 125 / B16.42 Clase 150 |
| Cuerpo | Hierro dúctil ASTM A536 |
| Anillo de asiento | Bronce ASTM B62 |
| Disco | Buna-N/EPDM |
| Certificaciones | UL Listed, FM Approved |
El principio de funcionamiento swing check opera con un clapper articulado que permite el paso libre del flujo en la dirección correcta: la presión aguas arriba lo empuja para abrirlo, despejando la sección interna de la válvula. Cuando el flujo se detiene o intenta revertirse, el clapper cierra por gravedad y diferencia de presión contra el asiento, formando un sello que impide el retorno de agua hacia la bomba.
En aplicaciones NFPA 20, la válvula check en la descarga de la bomba contra incendio protege sellos y rodamientos del reflujo cuando la bomba se detiene, y mantiene la presión en la red entre arranques. En diámetros grandes como 10”, el peso propio del clapper de hierro dúctil contribuye a un cierre confiable cuando el flujo cesa.
Aplicacion real
Vista contextual para comparar valvulas de control, seccionamiento y operacion dentro de una red.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
NFPA 20 Sección 4.17 requiere una válvula check UL Listed en la descarga de cada bomba contra incendios. En bombas de caudal superior a 3,000 GPM, el diámetro de descarga suele ser 10" o 12". La válvula check de 10" se instala entre la brida de salida de la bomba y la válvula OS&Y de seccionamiento de descarga. Es el componente que previene el flujo inverso destructivo cuando la bomba se detiene con la columna de agua de 10" en movimiento.
Ningún prefijo "F-2880" o "G-2880" existe en la nomenclatura oficial de Mueller. La familia real de válvulas check listadas para protección contra incendio de Mueller usa el prefijo A-21xx (gate usa A-23xx/R-23xx, hidrantes A-4xx). El modelo correcto para esta válvula swing check bridada en el rango de 2" a 12" es A-2122-6B13, con 350 psi de trabajo y 700 psi de prueba hidrostática.
NFPA 25 Sección 13.4 requiere inspección visual trimestral del exterior (fugas en bridas, corrosión, estado general) y prueba anual de funcionamiento. La inspección interna se realiza retirando la tapa de acceso sin desmontar la válvula de la línea, verificando el clapper, el anillo de asiento en bronce B62 y el disco Buna-N/EPDM.
Sí. Las válvulas swing check bridadas de este tipo aceptan instalación horizontal y vertical con flujo ascendente; en esta posición el clapper cierra por la diferencia de presión aguas abajo y por su propio peso cuando el flujo cesa. Lo que no es aceptable en una swing check es la posición vertical con flujo descendente, ya que el clapper permanecería abierto por gravedad y no podría cerrar al invertirse el flujo. Gama de México suministra válvulas de retención Mueller en diámetros grandes para los proyectos industriales más exigentes del país, con documentación técnica del fabricante y acompañamiento desde el dimensionamiento hidráulico hasta la puesta en marcha. Contáctenos para cotización con tiempo de entrega confirmado.
