Válvula mariposa indicadora 6 pulgadas wafer Nibco WD-3510. Hierro dúctil, disco niquelado, 250 PSI. UL/ULC Listed, FM Approved. NFPA 13.
Familia: Válvula Mariposa. Marca: Nibco. Flujo: 250 PSI trabajo. Certificaciones: UL/ULC Listed, FM Approved, MSS SP-67.
¿Listo para avanzar con WD-3510?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

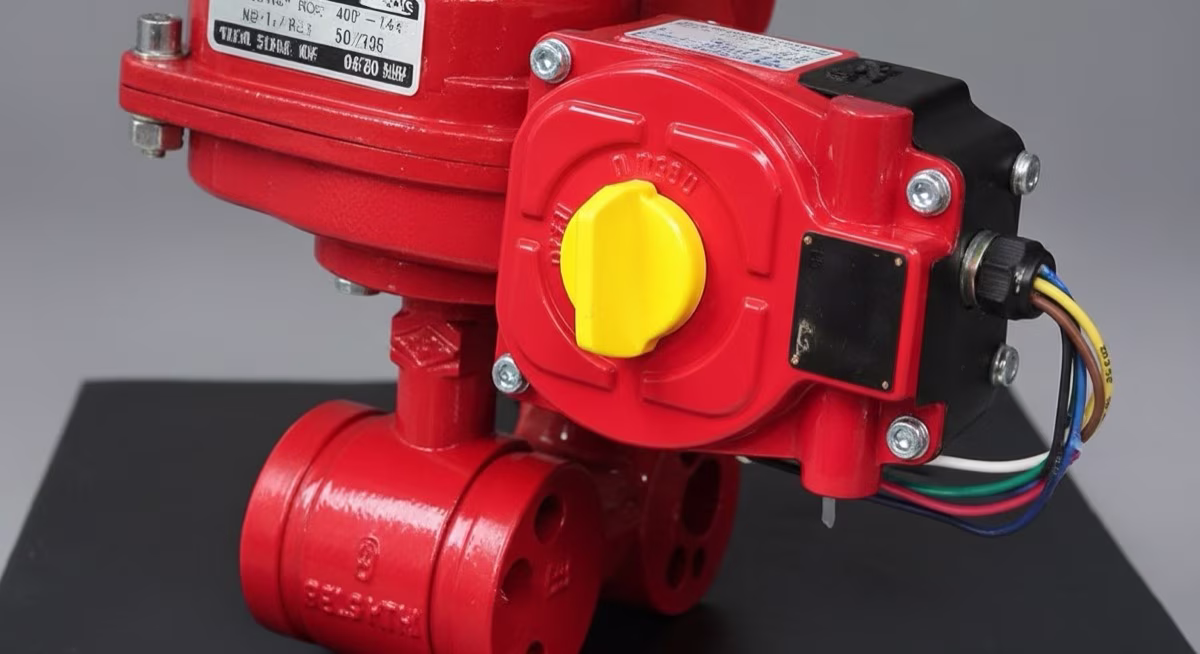

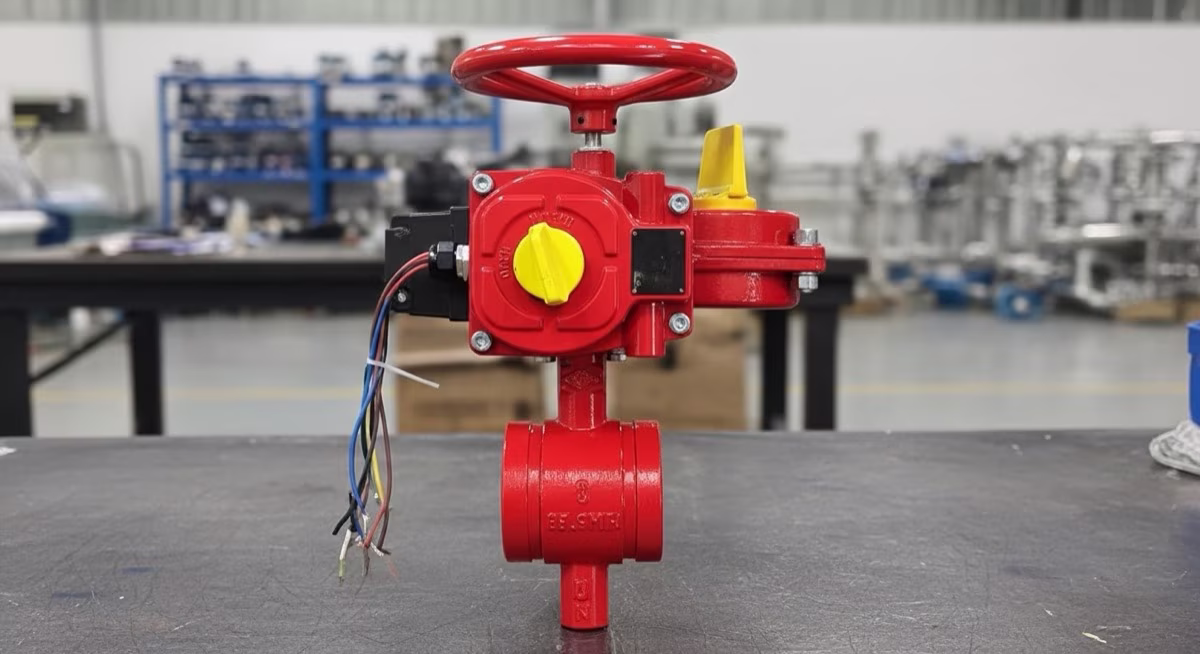

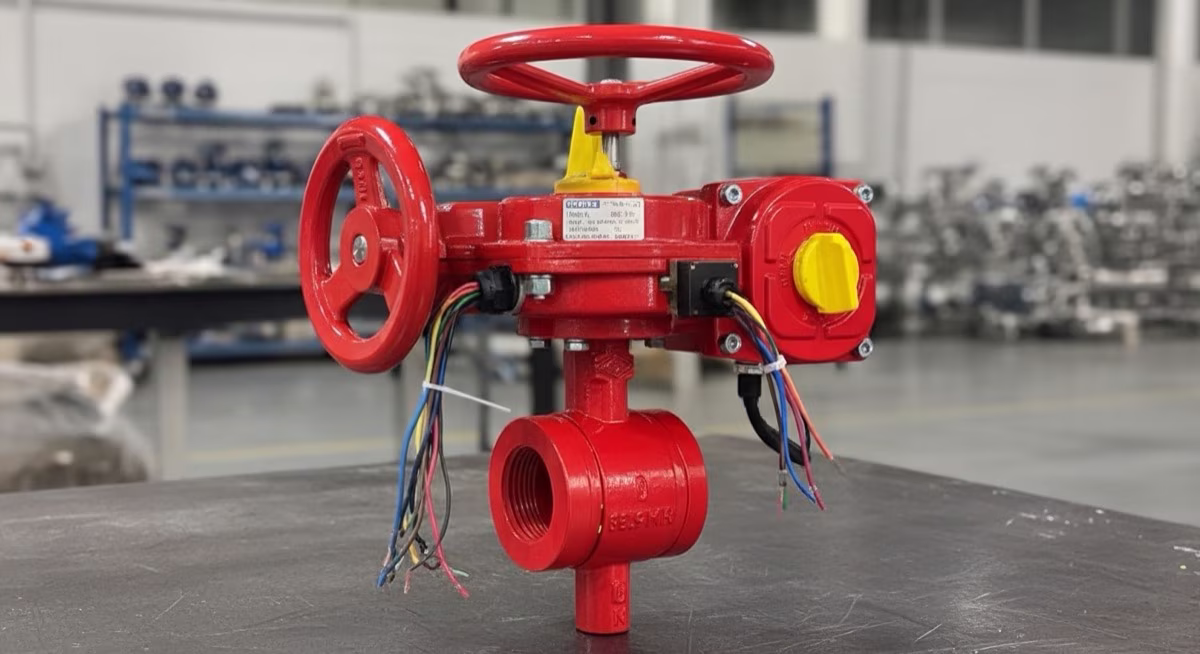

La válvula mariposa indicadora Nibco WD-3510 en 6” con configuración wafer y cuerpo de hierro dúctil ASTM A536 es el estándar para control seccional de zonas en sistemas de rociadores y standpipe con tubería bridada, donde se exige supervisión eléctrica continua del estado de la válvula sin sacrificar espacio axial en la instalación. Su disco de hierro dúctil niquelado ASTM A395 con asiento EPDM logra sello bajo presiones diferenciales bajas. El operador de engranaje con indicador visual de posición y el switch tamper integrado satisfacen simultáneamente el requisito de verificación visual en campo y la supervisión eléctrica al panel de alarma que exige NFPA 13 Sección 8.16 para esta categoría de válvulas.
Corrección de marca: este modelo corresponde a Nibco, no a Mueller. Nibco lo documenta literalmente como “Butterfly Valve - Ductile Iron, Fire Protection, UL Listed”; ninguna búsqueda en el catálogo oficial de Mueller devuelve este número de modelo.
| Parámetro | Detalle |
|---|---|
| Marca | Nibco |
| Modelo | WD-3510 |
| Diámetro nominal | 6” (150 mm), dentro del rango confirmado 2”-12” |
| Tipo de conexión | Wafer |
| Material cuerpo | Hierro dúctil ASTM A536 |
| Material disco | Hierro dúctil ASTM A395, niquelado |
| Vástago | Acero inoxidable 416 |
| Asiento | EPDM |
| Presión de trabajo | 250 PSI / 17.2 Bar CWP no-shock |
| Norma de diseño | MSS SP-67 |
| Certificaciones | UL/ULC Listed, FM Approved |
| Certificaciones adicionales | NYC MEA 90-07-E, CA State Fire Marshal 7770-1243:104, USCG Categoría A |
NFPA 13 Sección 8.16 establece que todas las válvulas de control en sistemas de rociadores deben estar supervisadas eléctricamente, de modo que cualquier cierre no autorizado genere una señal de alarma supervisoria en el panel de incendios antes de que transcurran más de unos minutos. Una válvula de 6” en posición wafer alimenta típicamente una zona completa o un riser de múltiples pisos; que esa válvula pueda cerrarse sin disparar una alarma representaría un riesgo de seguridad inaceptable que la norma expresamente prohíbe.
El switch tamper del WD-3510 actúa en cuanto el disco se desplaza más de un cuarto de vuelta desde totalmente abierto, cambiando el estado de sus contactos y generando la señal supervisoria al panel conforme a NFPA 72. El indicador de posición sobre el operador de engranaje muestra el estado abierto/cerrado con visibilidad desde varios metros, lo que complementa la supervisión remota con confirmación presencial durante inspecciones.
La configuración wafer es la opción más compacta para sistemas con tubería bridada existente: la válvula se comprime entre las dos bridas ANSI, ocupa menos de un tercio de la longitud axial que una válvula OS&Y del mismo diámetro, y puede ser instalada o reemplazada sin modificar el trazado de tubería. Esto es especialmente ventajoso en cuartos de bombas, cuartos de control de rociadores y subestaciones de riesgo especial donde el espacio entre equipos es limitado y el acceso para mantenimiento debe minimizarse.

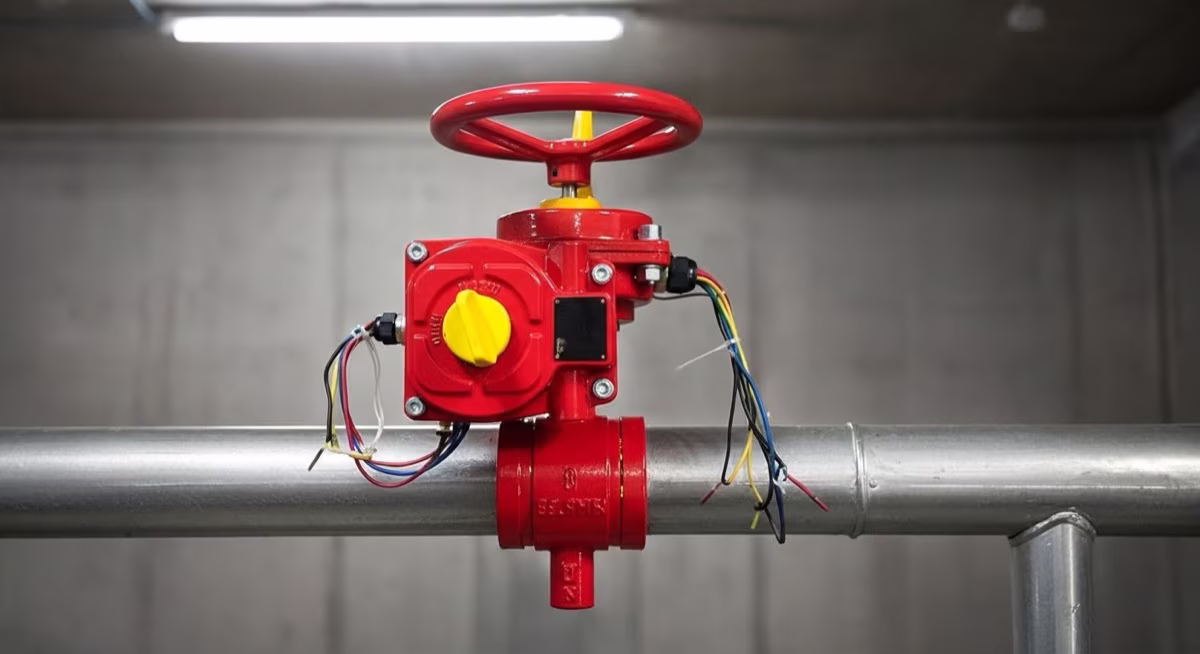

Aplicacion real
Vista contextual para comparar valvulas de control, seccionamiento y operacion dentro de una red.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La wafer es la elección correcta cuando la tubería del sistema usa bridas ANSI en toda la instalación. En sistemas bridados existentes, instalar una ranurada requiere adaptadores groove-a-brida que aumentan costo y longitud. La wafer es más económica, más compacta en longitud axial y se integra directamente entre bridas existentes. La versión ranurada de esta misma familia Nibco (GD-4863/GD-4865) se elige cuando hay tubería Victaulic o cuando se anticipa retiro frecuente de la válvula sin desmontar el tren de bridas.
El switch tamper viene integrado en el gear operator de fábrica. En posición totalmente abierta, el circuito de supervisión permanece cerrado (normal); al mover la válvula más de un cuarto de vuelta, el circuito se abre y cambia el estado del módulo supervisorio del panel conforme a NFPA 72. Gama de México confirma con el fabricante las especificaciones eléctricas exactas del switch al momento de la cotización según los requisitos del panel de alarma del proyecto.
Una válvula mariposa de 6" totalmente abierta tiene una pérdida de presión de 0.5-1.5 PSI a caudales típicos de sistemas NFPA 13, mientras que una OS&Y de 6" totalmente abierta tiene una pérdida de 0.2-0.8 PSI. La diferencia es mínima en el balance hidráulico del sistema pero debe incluirse en el cálculo de la curva del sistema para proyectos con presiones disponibles ajustadas. La mariposa compensa con menor costo de instalación y menor espacio axial.
NFPA 25 Sección 13.3.3 exige operación completa anual: cierre total de 90° con verificación de señal supervisoria al panel, y reapertura completa. Se mide y documenta el par de operación real con torquímetro y se compara contra el par de la prueba anterior para detectar incremento por desgaste del asiento. Trimestralmente se inspeccionan visualmente las bridas, el indicador tipo bandera y el estado del cableado del tamper. Cada 5 años, inspección interna del EPDM vulcanizado.
