WD-3510

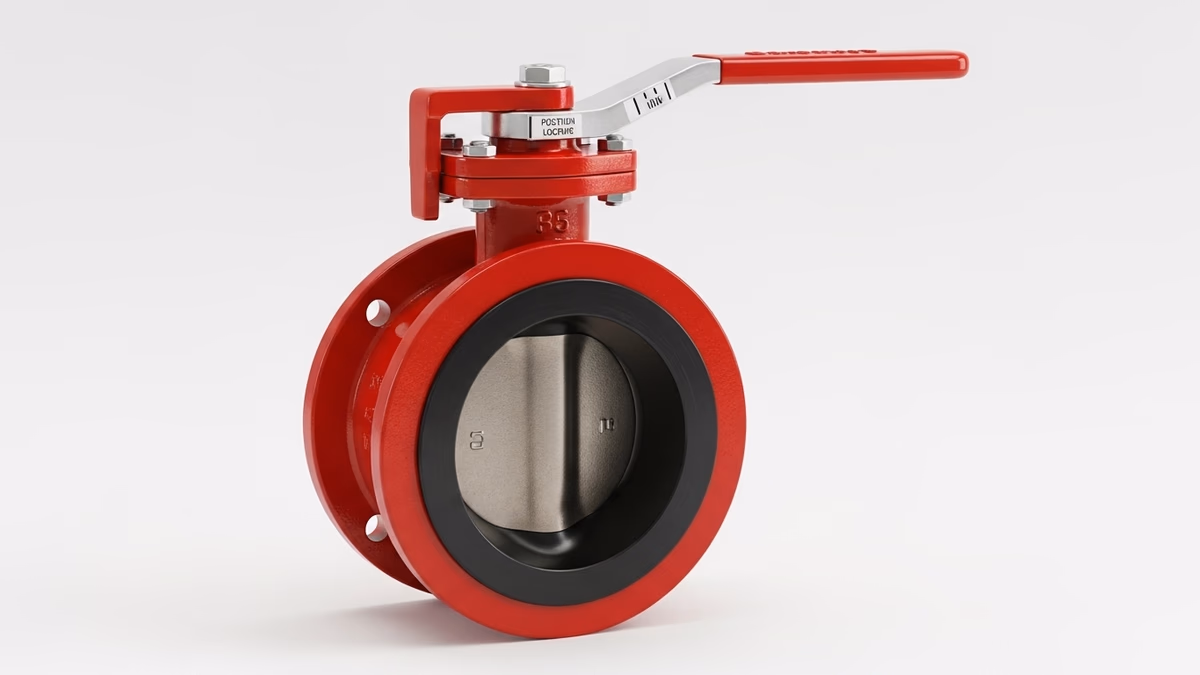

La válvula mariposa WD-3510 de Nibco en 8” con configuración wafer y cuerpo de hierro dúctil ASTM A536 es una solución de control seccional fire protection listada de forma genuina para sistemas de rociadores y standpipe cuando se requiere supervisión del estado de la válvula. Su diseño de mínima longitud facial la hace ideal para cuartos de bombas y cuartos de rociadores con espacio reducido entre bridas, donde una válvula OS&Y del mismo diámetro no cabe.

Esta válvula cuenta con certificación UL/ULC Listed y FM Approved, diseño conforme a MSS SP-67, y aprobaciones adicionales confirmadas: NYC MEA 90-07-E, CA State Fire Marshal 7770-1243:104 y USCG Categoría A. Es, junto con su variante LD-3510 (lug), una de las líneas de protección contra incendio genuinamente listadas dentro del catálogo Nibco.

Especificaciones Técnicas

Parámetro	Detalle
Marca	Nibco
Modelo	WD-3510 (wafer) / LD-3510 (lug)
Diámetro nominal	8” (200 mm)
Tipo de conexión	Wafer, comprimida entre bridas
Material cuerpo	Hierro dúctil ASTM A536
Material disco	Hierro dúctil ASTM A395, niquelado
Material vástago	Acero inoxidable 416
Asiento	EPDM
Presión de trabajo (CWP)	250 PSI / 17.2 Bar no-shock (200 PSI dead-end en versión lug)
Diámetros disponibles en esta línea	2” a 12”
Estándar de diseño	MSS SP-67
Certificaciones	UL/ULC Listed, FM Approved
Aprobaciones adicionales confirmadas	NYC MEA 90-07-E, CA State Fire Marshal 7770-1243:104, USCG Categoría A

Por Qué Válvula Mariposa Indicadora

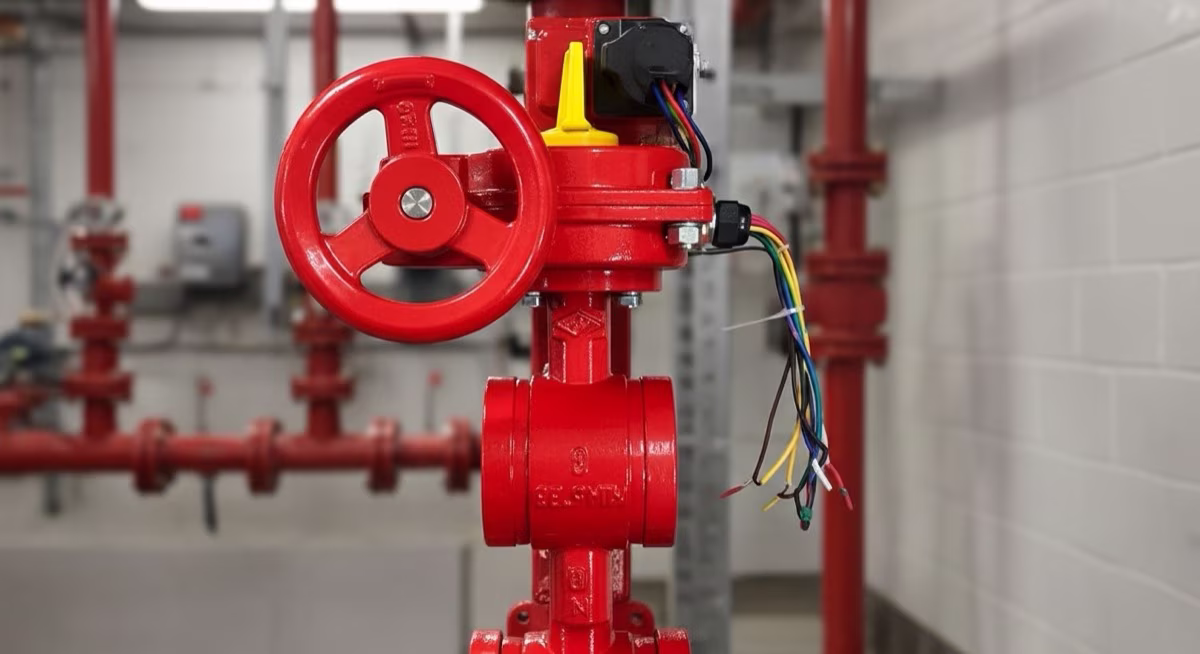

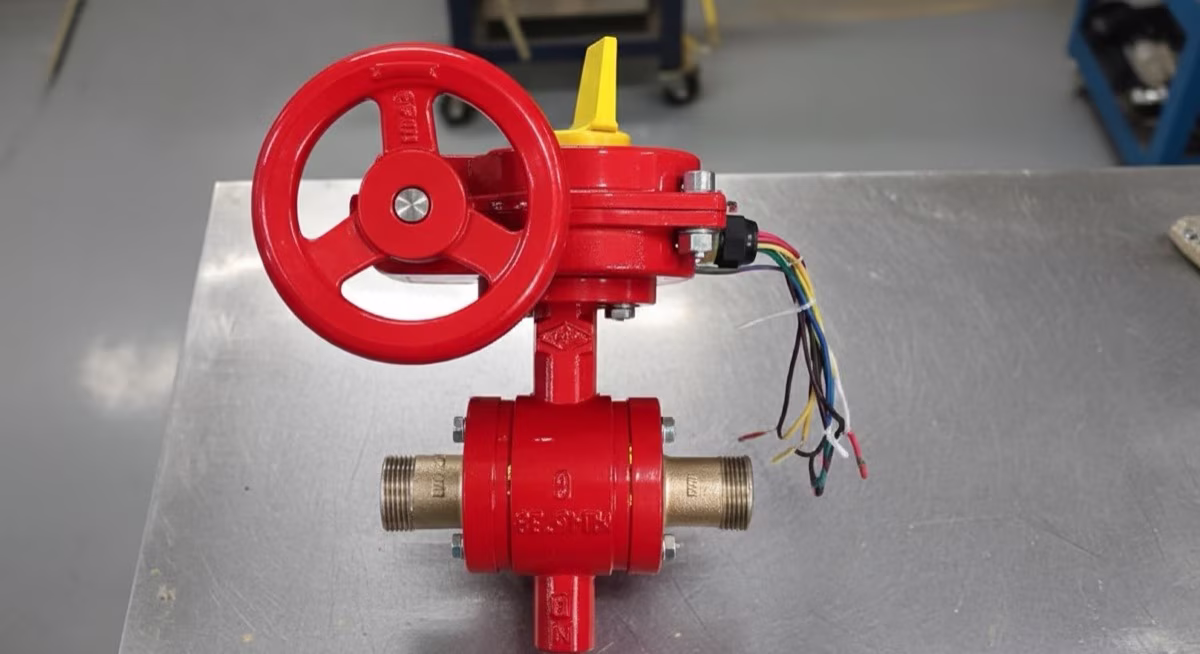

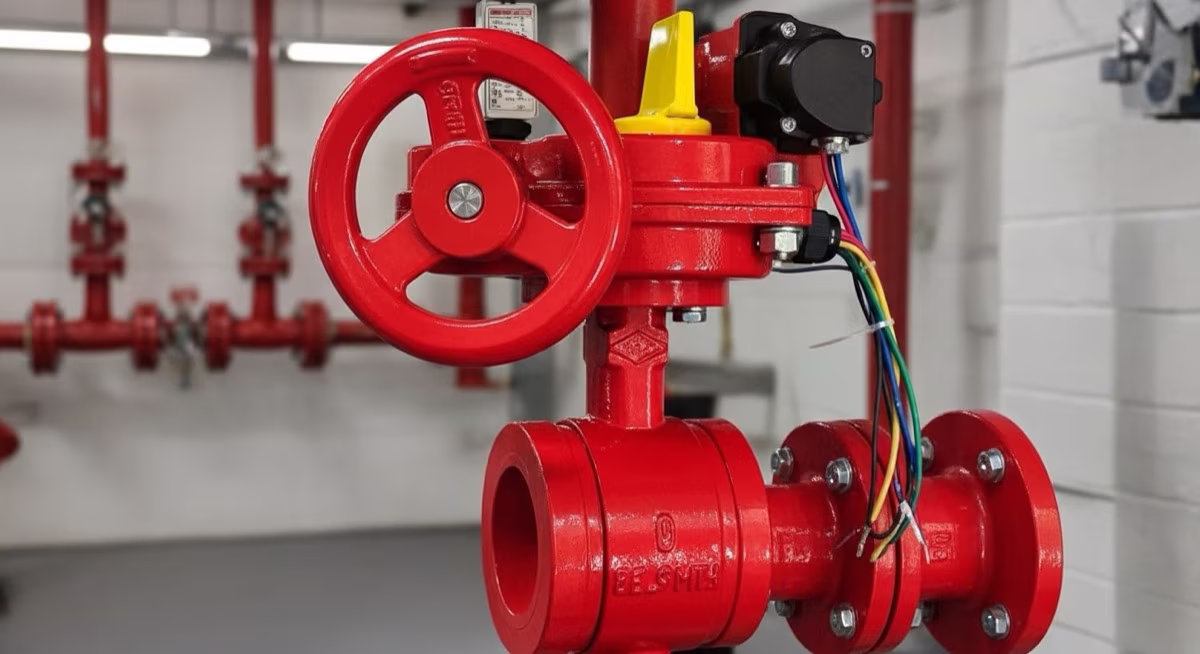

NFPA 13 Sección 8.16 establece que toda válvula de control en un sistema de rociadores automáticos debe estar supervisada, de manera que cualquier cierre no autorizado genere una señal de alarma supervisoria en el panel de control de incendios. La válvula mariposa WD-3510 cumple este requisito con opción de switch tamper de fábrica en su variante normalmente cerrada (NC), que envía señal supervisoria al panel conforme a NFPA 72.

La elección entre configuración wafer y lug responde al tipo de instalación. La configuración wafer, comprimida entre bridas ANSI, es la opción más económica y ocupa hasta 60% menos espacio axial que una válvula OS&Y del mismo diámetro; se emplea en sistemas con tubería bridada y en cuartos de control con espacio limitado. La configuración lug (LD-3510) tiene orejas roscadas propias que permiten instalación en extremo de línea y retiro sin desmontar ambas bridas.

Aplicaciones

• Control seccional de zonas en sistemas de rociadores de edificios de múltiples niveles: aísla una planta o un sector sin interrumpir el suministro al resto del sistema
• Cuartos de bombas: aislamiento supervisado de líneas de prueba, bypass y descarga principal
• Aislamiento de secciones para mantenimiento correctivo en sistemas de rociadores
• Sistemas de standpipe clase I, II y III: control seccional de risers
• Instalaciones donde la especificación exige válvula fire-listed con switch de supervisión disponible de fábrica

Normas Aplicables

• MSS SP-67 — Butterfly Valves: estándar de diseño de la industria para válvulas mariposa, incluyendo las de servicio contra incendio
• NFPA 13, Sección 8.16 — Standard for the Installation of Sprinkler Systems: todas las válvulas de control deben estar supervisadas; el cierre no autorizado debe generar señal de alarma supervisoria
• NFPA 72 — National Fire Alarm and Signaling Code: requisitos para dispositivos de supervisión de válvulas (tamper switches) y su integración al sistema de alarma
• NFPA 14 — Standard for the Installation of Standpipe and Hose Systems: control seccional supervisado en risers de standpipe

Gama de México distribuye esta válvula con certificados UL/ULC y FM originales del fabricante. Contáctenos para cotización, disponibilidad en inventario y asesoría en selección de diámetro y configuración (wafer o lug) según su proyecto.
