Válvula mariposa indicadora 4 pulgadas ranurada Nibco GD-4863-8N, hierro dúctil, EPDM. 300 PSI. UL Listed, FM Approved, VdS. NFPA 13 sprinklers.
Familia: Válvula Mariposa. Marca: Nibco. Flujo: 300 PSI trabajo. Certificaciones: UL Listed, FM Approved, VdS Certified.
¿Listo para avanzar con GD-4863-8N?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

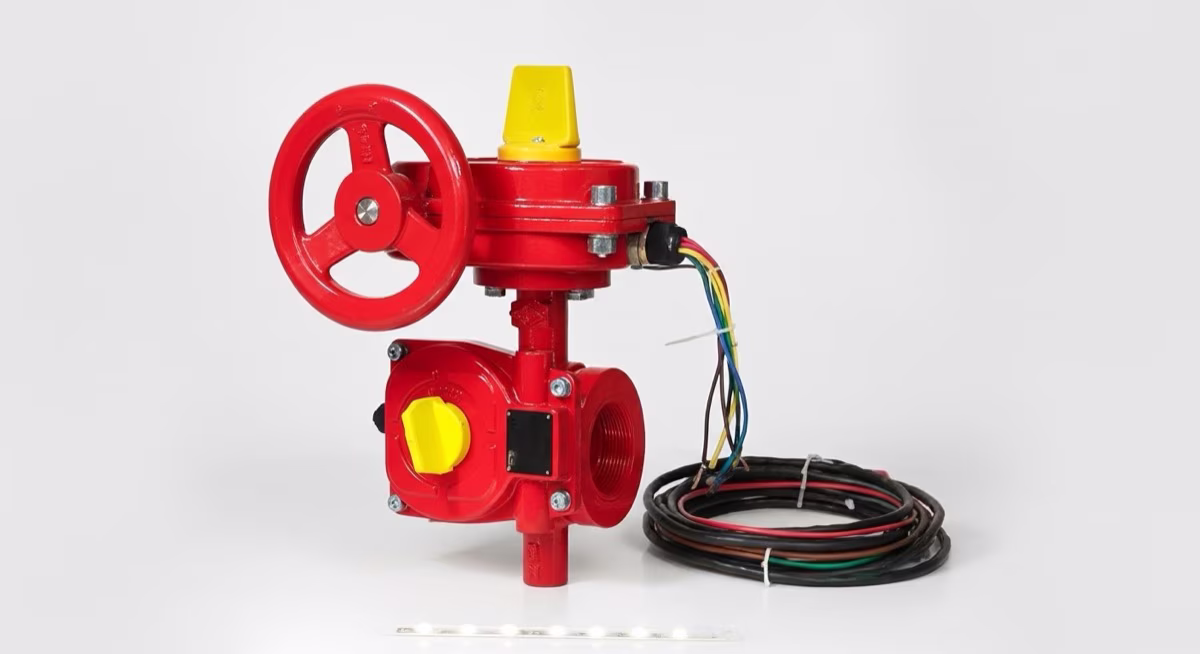

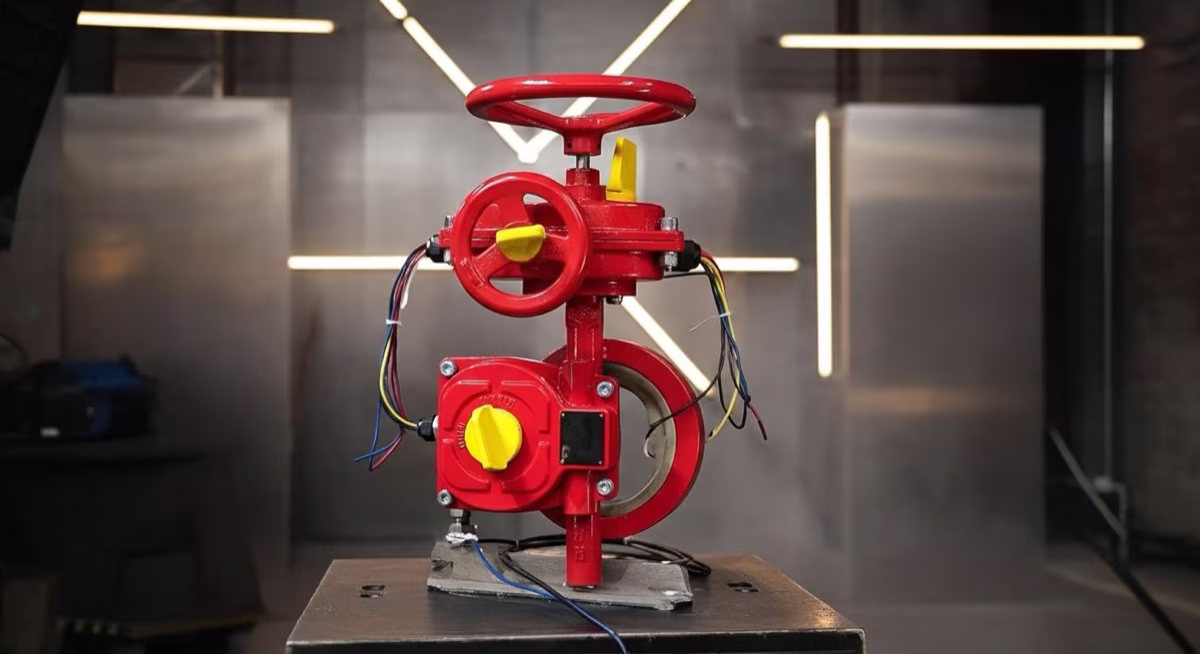

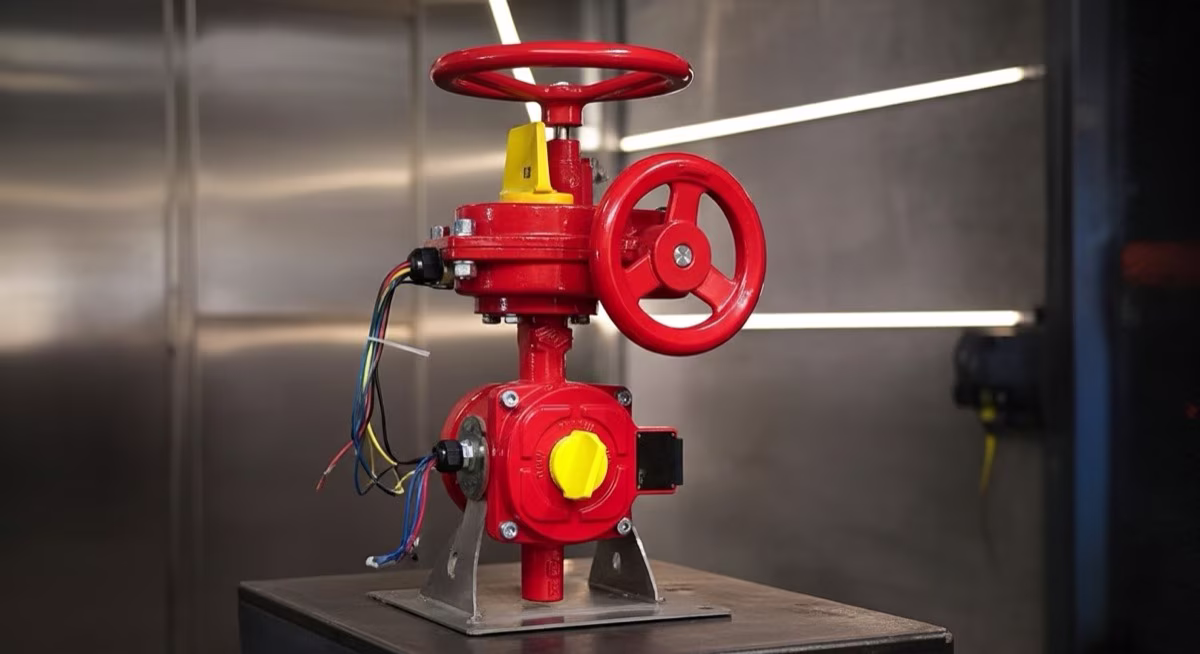

La válvula mariposa indicadora Nibco GD-4863-8N en 4” con extremos ranurados y cuerpo de hierro dúctil es la familia real de mariposa ranurada fire protection de Nibco para control seccional en ramales principales de sistemas de rociadores y standpipe, en instalaciones industriales y comerciales donde la tubería se conecta con acopladores mecánicos. Su disco de hierro dúctil con asiento EPDM entrega sello hermético, y el operador de engranaje reduce el par necesario para abrir o cerrar la válvula a valores manejables a mano incluso bajo presión. El switch tamper transmite señal supervisoria al panel de alarma en cuanto el disco se desplaza más de un cuarto de vuelta desde la posición abierta, cumpliendo el requisito de NFPA 13 Sección 8.16.
Corrección de marca y modelo: el número “GD-3510” no existe en el catálogo de Mueller ni de Nibco; parece resultar de una confusión con la familia wafer Nibco WD-3510. La designación real de Nibco para mariposa ranurada fire protection en este rango de diámetros es GD-4863-8N (2” a 12”). El número de material (part number) exacto para la presentación de 4” debe confirmarse al momento del pedido: la documentación oficial solo confirma de forma literal el número NLK981F para la presentación de 3”.
| Parámetro | Detalle |
|---|---|
| Marca | Nibco |
| Modelo | GD-4863-8N |
| Diámetro nominal | 4” (100 mm), dentro del rango confirmado 2”-12” |
| Tipo de conexión | Ranurada (grooved) |
| Material cuerpo | Hierro dúctil |
| Asiento | EPDM |
| Vástago | Acero inoxidable |
| Presión de trabajo | 300 PSI CWP no-shock |
| Certificaciones | UL Listed, FM Approved, VdS Certified |
| Número de material confirmado | NLK981F corresponde específicamente a la presentación de 3”; para 4” debe confirmarse al pedido |
NFPA 13 Sección 8.16 requiere que toda válvula de control en un sistema de rociadores automáticos sea supervisada eléctricamente; una señal de alarma supervisoria debe generarse ante cualquier movimiento de cierre no autorizado. En diámetros de 4”, donde la válvula controla un ramal principal que puede alimentar decenas de cabezas de rociador, la supervisión continua es especialmente crítica: un cierre no detectado durante semanas o meses podría dejar desprotegida una zona completa del edificio sin que nadie lo advierta.
El switch tamper integrado en el GD-4863-8N actúa en cuanto la válvula se mueve más de un cuarto de vuelta desde totalmente abierta, generando la señal supervisoria al panel conforme a NFPA 72. El indicador de posición montado sobre el operador de engranaje complementa la supervisión eléctrica con verificación visual directa durante rondas de inspección en campo.
La configuración ranurada es la elección correcta cuando la tubería del sistema utiliza acopladores mecánicos. Permite instalar o retirar la válvula aflojando únicamente los dos acopladores en los extremos, sin soldadura ni modificación de la tubería existente. Esto reduce significativamente el tiempo de reemplazo durante mantenimiento preventivo y es especialmente valioso en instalaciones industriales de alta demanda donde los tiempos de paro deben ser mínimos. Frente a la opción wafer, la conexión ranurada absorbe mejor las vibraciones de maquinaria cercana y permite pequeños desalineamientos angulares entre tramos de tubería.
Aplicacion real
Vista contextual para comparar valvulas de control, seccionamiento y operacion dentro de una red.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La mariposa 4" ranurada es preferible cuando: (1) la tubería del sistema ya es groove-end Victaulic, (2) el espacio en el cuarto de rociadores es limitado (la mariposa ocupa menos longitud axial que una OS&Y de 4"), o (3) el cliente busca reducir tiempos de instalación. La OS&Y se mantiene como requerimiento cuando el AHJ local exige explícitamente vástago ascendente, o en proyectos con pólizas de aseguradora que especifican OS&Y en el riser.
El fabricante Nibco documenta esta familia de mariposa ranurada fire protection bajo la designación GD-4863-8N para el rango de 2" a 12". El número de material (part number) exacto para el tamaño de 4" debe confirmarse con Nibco al momento del pedido; el único número de material que la documentación oficial confirma de forma literal es NLK981F, correspondiente específicamente a la presentación de 3". Gama de México confirma el número de material correcto para 4" antes de procesar cualquier pedido.
La ranurada usa extremos mecanizados que encajan en acopladores Victaulic — no requiere bridas. La wafer (familia Nibco WD-3510) se aprisiona entre dos bridas ANSI existentes. En tubería groove-end, solo la ranurada es compatible directamente. En tubería bridada, ambas opciones son técnicamente viables; la wafer es más económica, la ranurada permite retiro sin desmontar bridas.
NFPA 25 Sección 13.3.3 requiere operación completa anual: cierre total del disco (90°) y reapertura a posición abierta, con verificación de señal tamper al panel durante el cierre. Se documenta par de operación real, estado del indicador tipo bandera (rojo en cerrado, verde en abierto), y condición de los acopladores en los extremos de la válvula. Trimestralmente se hace inspección visual de fugas en los acopladores y posición de la válvula (abierta).
