Válvula mariposa indicadora 10 pulgadas wafer Nibco WD-3510. Hierro dúctil, disco niquelado, 250 PSI. UL/ULC Listed, FM Approved. NFPA 13.
Familia: Válvula Mariposa. Marca: Nibco. Flujo: 250 PSI trabajo. Certificaciones: UL/ULC Listed, FM Approved, MSS SP-67.
¿Listo para avanzar con WD-3510?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.
La válvula mariposa indicadora Nibco WD-3510 en 10” con configuración wafer y cuerpo de hierro dúctil ASTM A536 es la solución para control seccional de máxima capacidad en instalaciones industriales de gran escala, refinerías, aeropuertos y complejos petroquímicos donde las líneas principales de rociadores o agua contra incendio requieren aislamiento rápido con supervisión eléctrica permanente. Su disco de hierro dúctil niquelado ASTM A395 y vástago de acero inoxidable 416 soportan el torque y la presión diferencial de líneas de 10”, con gear operator que permite operar la válvula con esfuerzo manejable. El switch tamper integrado en el operador transmite señal supervisoria al panel de alarma ante cualquier movimiento no autorizado, satisfaciendo el requisito de supervisión continua de NFPA 13 Sección 8.16.
Corrección de marca: este modelo corresponde a Nibco, no a Mueller. Nibco lo documenta literalmente como “Butterfly Valve - Ductile Iron, Fire Protection, UL Listed”; ninguna búsqueda en el catálogo oficial de Mueller devuelve este número de modelo.
| Parámetro | Detalle |
|---|---|
| Marca | Nibco |
| Modelo | WD-3510 |
| Diámetro nominal | 10” (250 mm), dentro del rango confirmado 2”-12” |
| Tipo de conexión | Wafer |
| Material cuerpo | Hierro dúctil ASTM A536 |
| Material disco | Hierro dúctil ASTM A395, niquelado |
| Vástago | Acero inoxidable 416 |
| Asiento | EPDM |
| Presión de trabajo | 250 PSI / 17.2 Bar CWP no-shock |
| Norma de diseño | MSS SP-67 |
| Certificaciones | UL/ULC Listed, FM Approved |
| Certificaciones adicionales | NYC MEA 90-07-E, CA State Fire Marshal 7770-1243:104, USCG Categoría A |
NFPA 13 Sección 8.16 exige supervisión eléctrica continua de toda válvula de control en sistemas de rociadores, sin excepción por diámetro o por tipo de instalación. En una válvula de 10” que puede alimentar la red completa de protección de una planta industrial o de varios edificios en un complejo, un cierre no supervisado es el escenario de fallo más peligroso posible: el sistema aparenta estar operativo pero carece por completo de agua para suprimir un incendio.

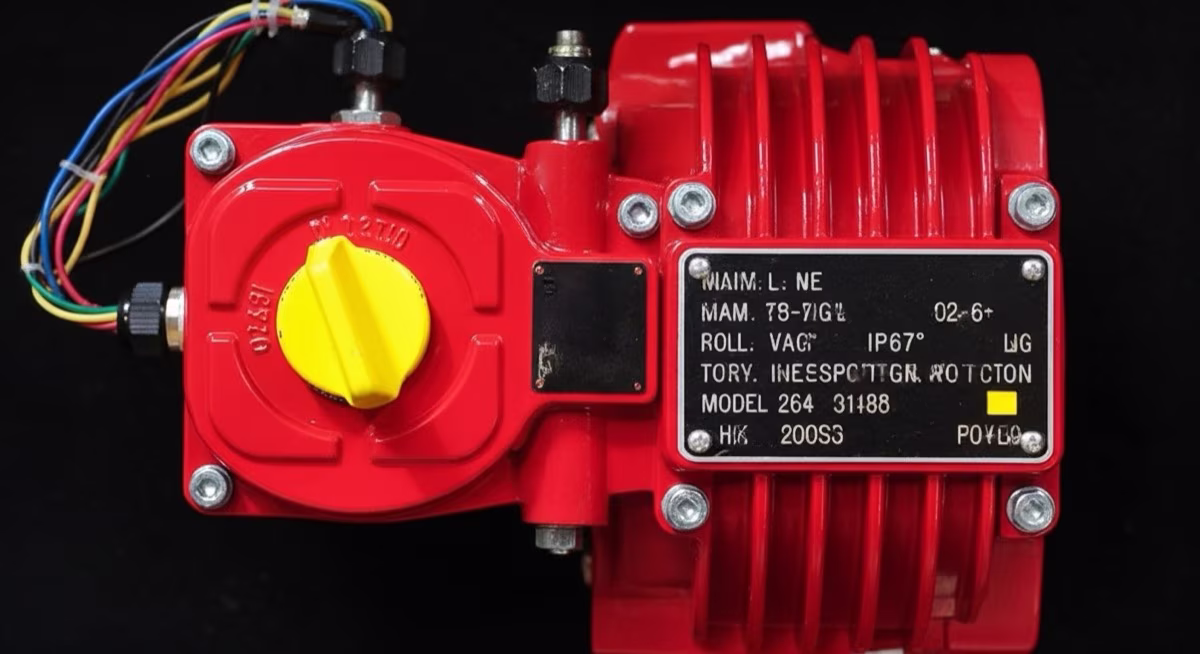

El switch tamper del WD-3510 actúa en cuanto la válvula se mueve más de un cuarto de vuelta desde totalmente abierta, generando la señal supervisoria al panel conforme a NFPA 72. El indicador visual de posición montado en la carcasa permite verificar el estado de la válvula desde el acceso del cuarto sin necesidad de aproximarse al conjunto de tuberías de alta presión.
La configuración wafer en 10” mantiene la ventaja de instalación compacta incluso en el diámetro más grande del portafolio: la válvula se aloja entre las bridas existentes sin agregar longitud al tren de tuberías, lo que es especialmente valioso en salas de bombas donde el espacio libre entre equipos es limitado y toda la longitud axial disponible tiene un costo elevado en soportería y modificaciones de obra. La opción de indicador remoto adicional disponible como accesorio permite supervisar visualmente el estado de la válvula desde una sala de control separada, complementando la señal eléctrica del tamper con confirmación visual a distancia.

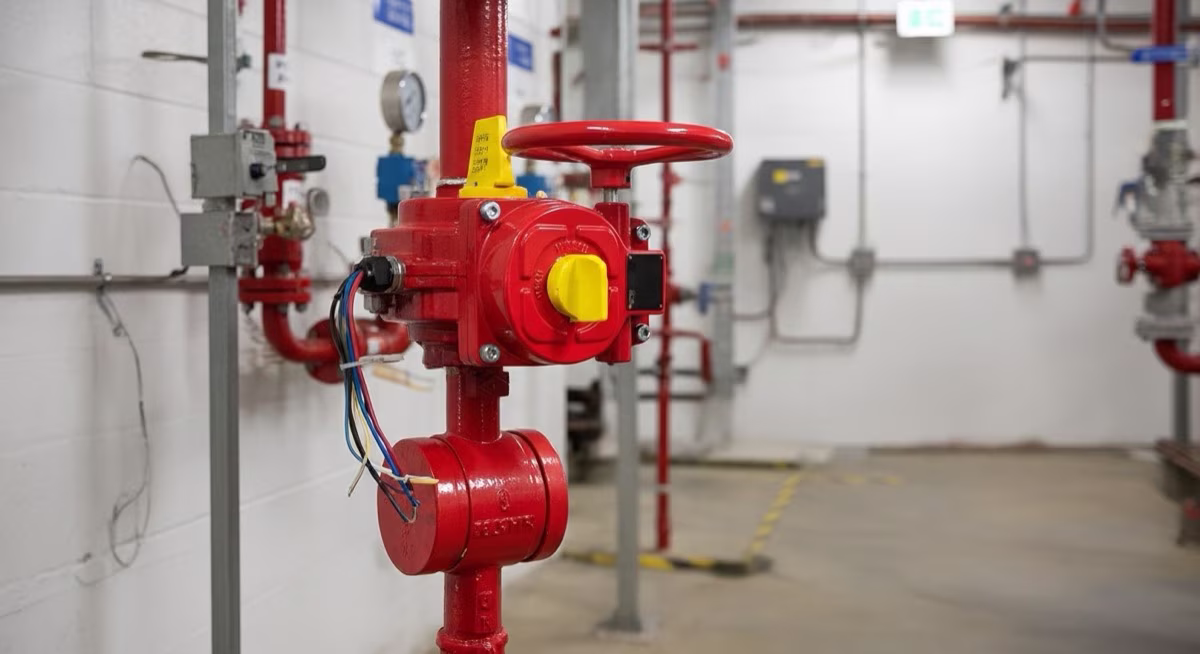

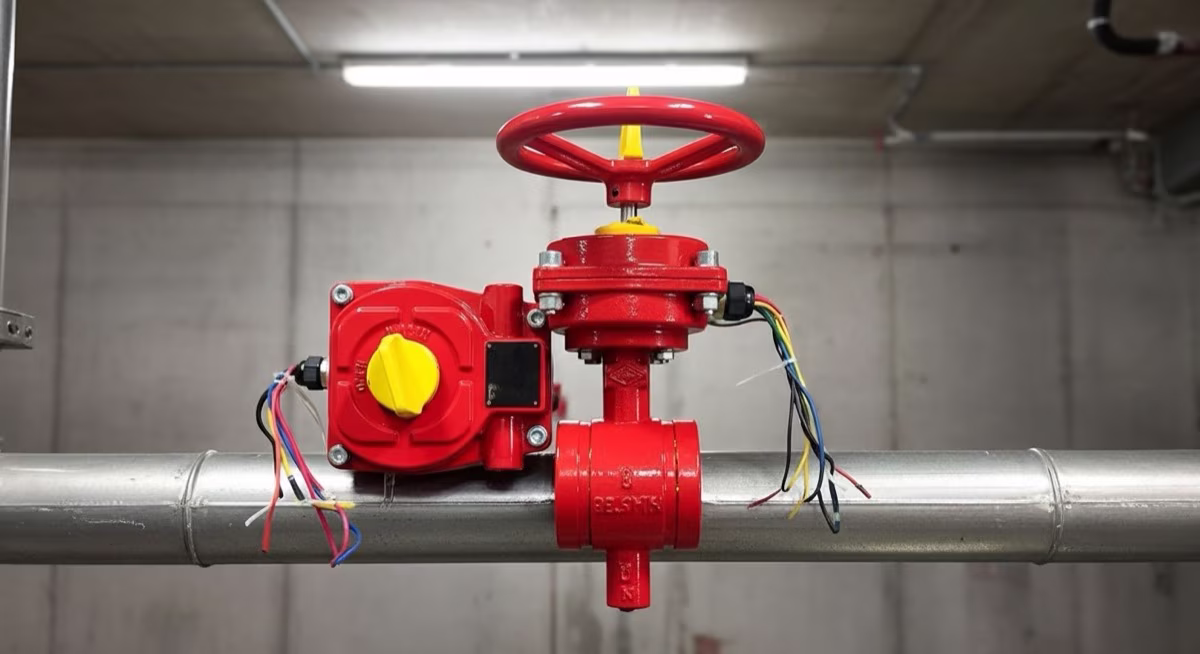

Aplicacion real
Vista contextual para comparar valvulas de control, seccionamiento y operacion dentro de una red.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
Una sola válvula mariposa de 10" es preferible cuando el riser o main tiene diámetro 10" en toda su longitud, ya que minimiza las pérdidas locales y simplifica la supervisión eléctrica a un único punto tamper. Dos válvulas de 6" en paralelo pueden requerirse solo cuando la normativa del proyecto prohíbe expresamente válvulas individuales en ese diámetro, o cuando el espacio físico impide instalar la 10". En todos los casos, ambas configuraciones deben cumplir NFPA 13 Sección 8.16.
El switch tamper viene integrado en el gear operator de fábrica y se conecta al módulo de monitoreo del panel con circuito supervisado clase B. La señal debe configurarse como "supervisión de válvula" en el panel (distinta de alarma). Gama de México confirma con el fabricante las especificaciones eléctricas exactas del switch (contactos, corriente máxima) al momento de la cotización según el proyecto.
NFPA 25 Sección 13.3.3 exige operación completa al menos una vez al año: cerrar hasta el tope y regresar a posición abierta, verificando que el tamper genere señal al panel durante el cierre. Se documenta el par real medido contra el par de diseño del gear operator, el estado del lubricante del engranaje y la integridad visual del indicador de posición. Se registra la fecha, nombre del técnico y resultado en el log de mantenimiento del sistema.
Sí, siempre que el eje del disco quede horizontal (eje del vástago vertical). En esta posición, la apertura y cierre del disco por gravedad es uniforme y el gear operator funciona igual que en instalación horizontal. Lo que no es aceptable es que el eje del vástago quede en posición horizontal con el disco rotando en plano vertical, ya que el disco tendería a cerrarse por gravedad en posición de apertura media, generando señal falsa de tamper.
