Boquilla master stream X-Stream™ Elkhart Brass. 6 posiciones 500-2,000 GPM, alcance +60 m, AFFF/AR-AFFF. FM Approved o ATEX según modelo. Sin UL publicado.
Familia: Boquillas Master Stream. Marca: Elkhart Brass. Flujo: 500-2,000 GPM (seleccionable). Certificaciones: FM Approved o ATEX (según modelo).
¿Listo para avanzar con X-Stream™ Master Stream?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

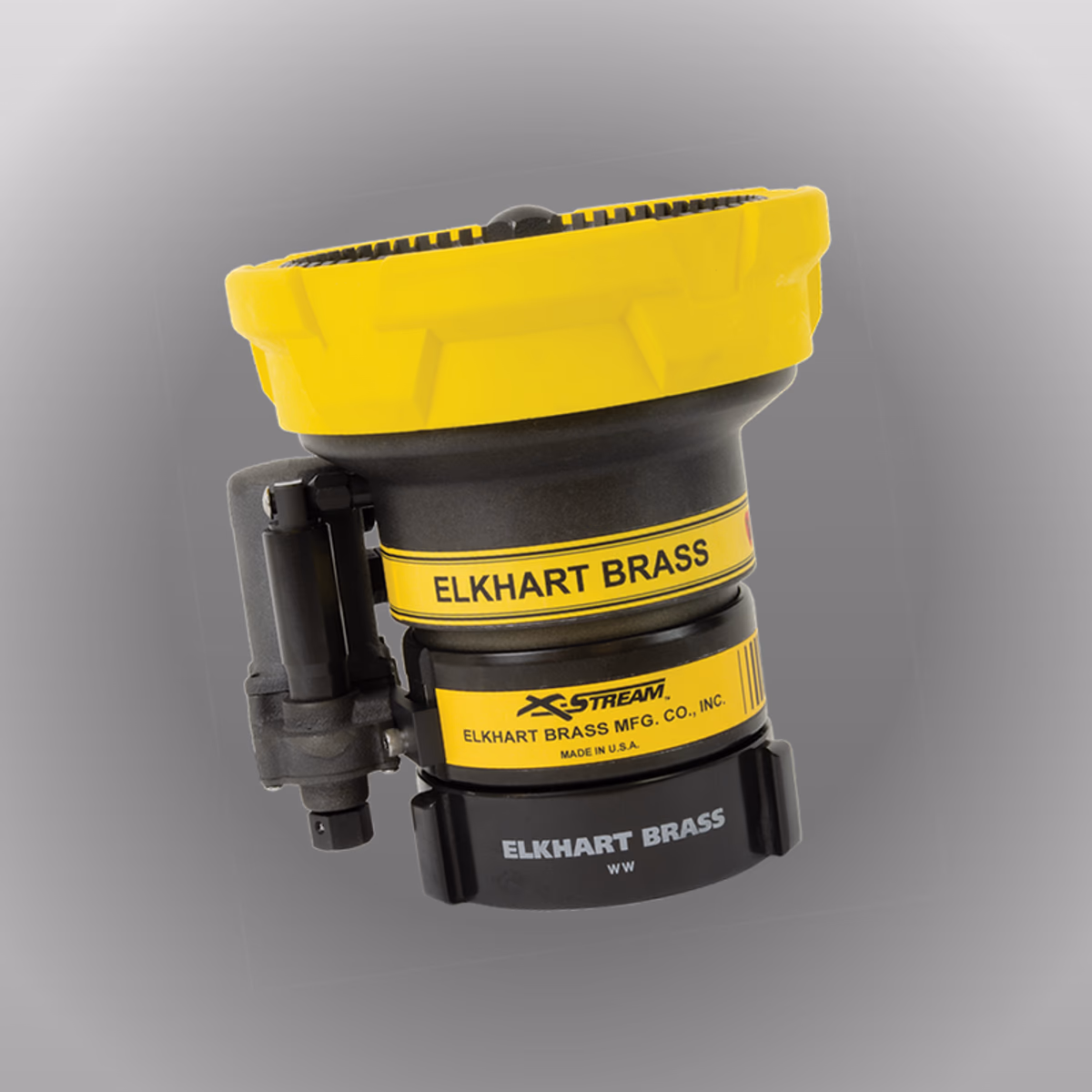

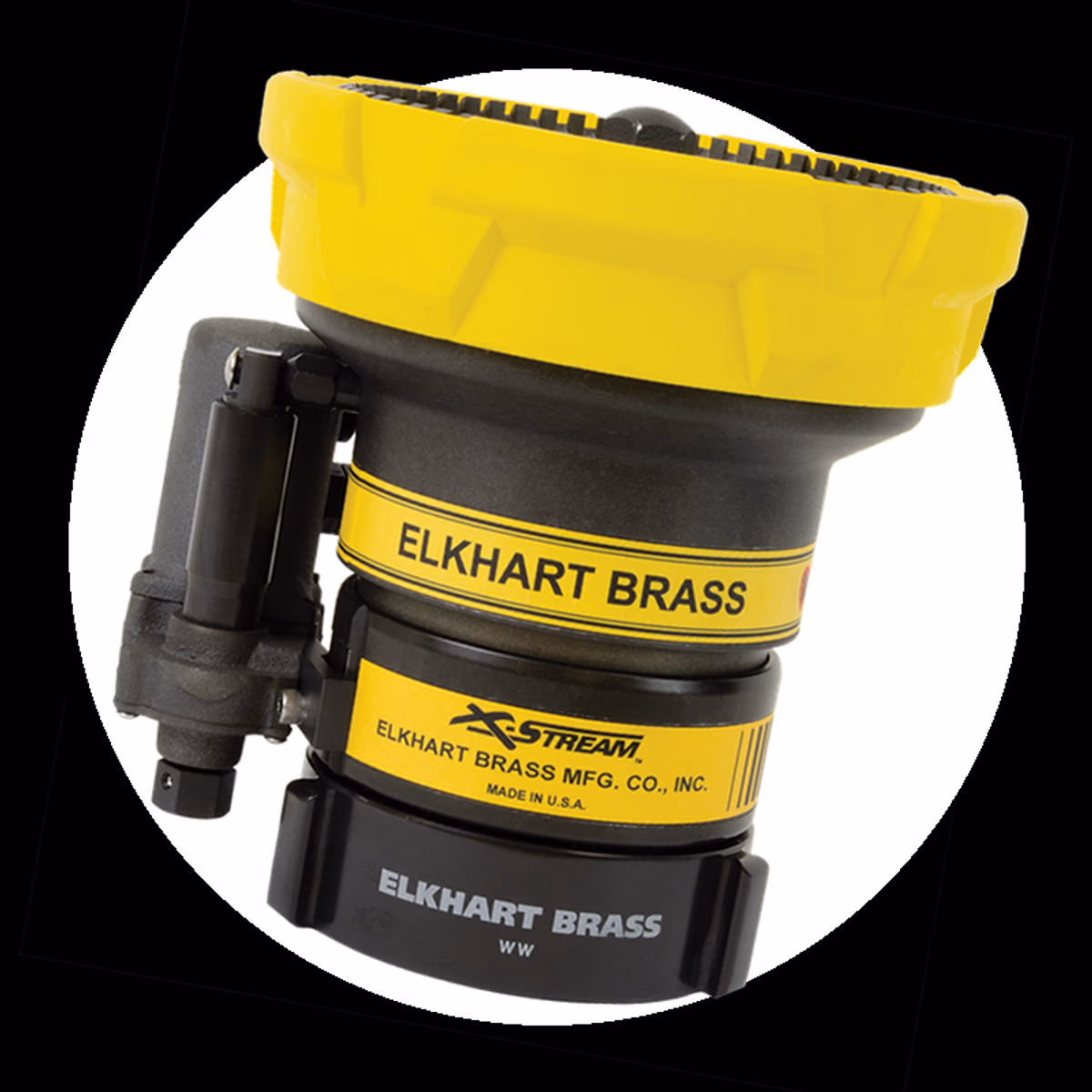

La Boquilla X-Stream™ Master Stream de Elkhart Brass ofrece flujo seleccionable en seis posiciones de 500 a 2,000 GPM a 100 PSI de operación, con patrón de descarga desde chorro recto hasta niebla de protección y alcance efectivo superior a 60 metros en chorro recto. Elkhart Brass declara FM Approved en los modelos de brass y en los modelos para ubicación peligrosa (que también pueden certificarse como ATEX/IECEx según el modelo pedido); los modelos de aluminio de uso general no tienen certificación publicada, y Elkhart Brass no publica listado UL para esta familia. Es la boquilla de cañón de referencia para monitores industriales Vulcan™, Cobra™, Stingray™ y Scorpion™ en terminales de almacenamiento, refinerías y sistemas NFPA 15 donde el caudal disponible varía según cuántos monitores operan simultáneamente. La selección de flujo en campo permite mantener un patrón de descarga óptimo sin cambiar boquilla ni modificar el sistema hidráulico, cubriendo el rango completo de aplicaciones master stream con un solo equipo.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | X-Stream™ Master Stream |
| Tipo | Boquilla master stream de flujo seleccionable |
| Flujos seleccionables | 500, 750, 1,000, 1,250, 1,500, 2,000 GPM |
| Presión de operación nominal | 100 PSI |
| Patrón de descarga | Chorro recto a niebla de protección |
| Alcance efectivo | Más de 60 metros en chorro recto |
| Material | Aluminio anodizado |
| Conexión de entrada | 3” o 4” NH (según modelo) |
| Compatibilidad de fluido | Agua, AFFF, AR-AFFF |
| Certificaciones | FM Approved (modelos brass y ubicación peligrosa) o ATEX/IECEx (según modelo). Modelos de aluminio de uso general sin certificación publicada. Sin listado UL |
Aplicacion real
Contexto de seleccion para validar ergonomia, conexiones y patron de descarga segun la maniobra.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El alcance del chorro es función de la presión en la tobera y del diámetro del orificio. Las boquillas master stream como la X-Stream™ operan a 100 PSI con orificios de mayor diámetro, produciendo un chorro de mayor masa por unidad de tiempo que resiste mejor la resistencia del aire. A igual caudal (por ejemplo 500 GPM), una boquilla handline de 2.5" opera con un orificio más pequeño a mayor velocidad de salida, pero la columna de agua es más delgada y se dispersa antes. La X-Stream™ en modo 500 GPM produce un chorro de mayor sección transversal que mantiene su cohesión a distancias superiores a 60 metros, algo que una handline de 2.5" no puede lograr porque su geometría no está optimizada para ese alcance.
Un monitor fijo con X-Stream™ está pre-posicionado para proteger un activo específico —un transformador, un rack de tuberías, un área de proceso— con flujo constante desde la activación, sin requerir personal en zona de riesgo. Un monitor portátil con X-Stream™ sobre trípode o ruedas permite reposicionar la boquilla según la evolución del incendio, cubriendo activos o exposiciones que no tienen monitor fijo. Para protección de parques de tanques con NFPA 15, la combinación de monitores fijos para los tanques críticos y uno o dos monitores portátiles para flexibilidad operativa es la configuración más frecuente en instalaciones de bajo a mediano riesgo en México.
Elkhart Brass no publica listado UL para la X-Stream™. La certificación real es FM Approved en los modelos de brass (SM-1250B, SM-2000B) y en los modelos de ubicación peligrosa y gas mitigation (SM-1250BE-HL, SM-2000BE-HL, SM-1250BE-HLGM, SM-2000BE-HLGM); estos dos últimos también pueden certificarse como ATEX/IECEx en lugar de FM, según el modelo pedido. Los modelos de aluminio de uso general (SM-1000, SM-1250, SM-2000 y sus versiones eléctricas) no tienen certificación publicada. Para instalaciones con póliza FM Global, verifique el número de modelo exacto y confirme también el listado del monitor asociado: de los monitores Elkhart Brass, solo Copperhead, Stingray y Spitfire tienen FM Approved publicado; Vulcan y Cobra EXM2 no lo tienen. Gama de México proporciona el certificado FM Approved vigente directamente de Elkhart Brass para el modelo específico.
NFPA 15 no especifica un caudal fijo: la densidad de aplicación requerida para transformadores es determinada por el análisis de riesgo según NFPA 850 (Recommended Practice for Fire Protection for Electric Generating Plants). Típicamente se diseña para densidades de 0.25 GPM/ft² sobre la superficie del transformador más las áreas de exposición, lo que resulta en caudales de 500 a 1,500 GPM según el tamaño de la unidad. La X-Stream™ con rango de 500 a 2,000 GPM cubre prácticamente el 100% de los transformadores de subestación en México. El caudal de diseño se fija en el análisis hidráulico NFPA 15 y la X-Stream™ se configura en la posición de selector que corresponda al flujo de diseño.
