Boquilla master stream Select-O-Stream™ Elkhart Brass. 5 posiciones 350-1,250 GPM, alcance 50 m, AFFF. FM Approved según modelo (IMS-350 sin FM). Sin UL publicado.
Familia: Boquillas Master Stream. Marca: Elkhart Brass. Flujo: 350-1,250 GPM (seleccionable). Certificaciones: FM Approved (según modelo).
¿Listo para avanzar con Select-O-Stream™?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

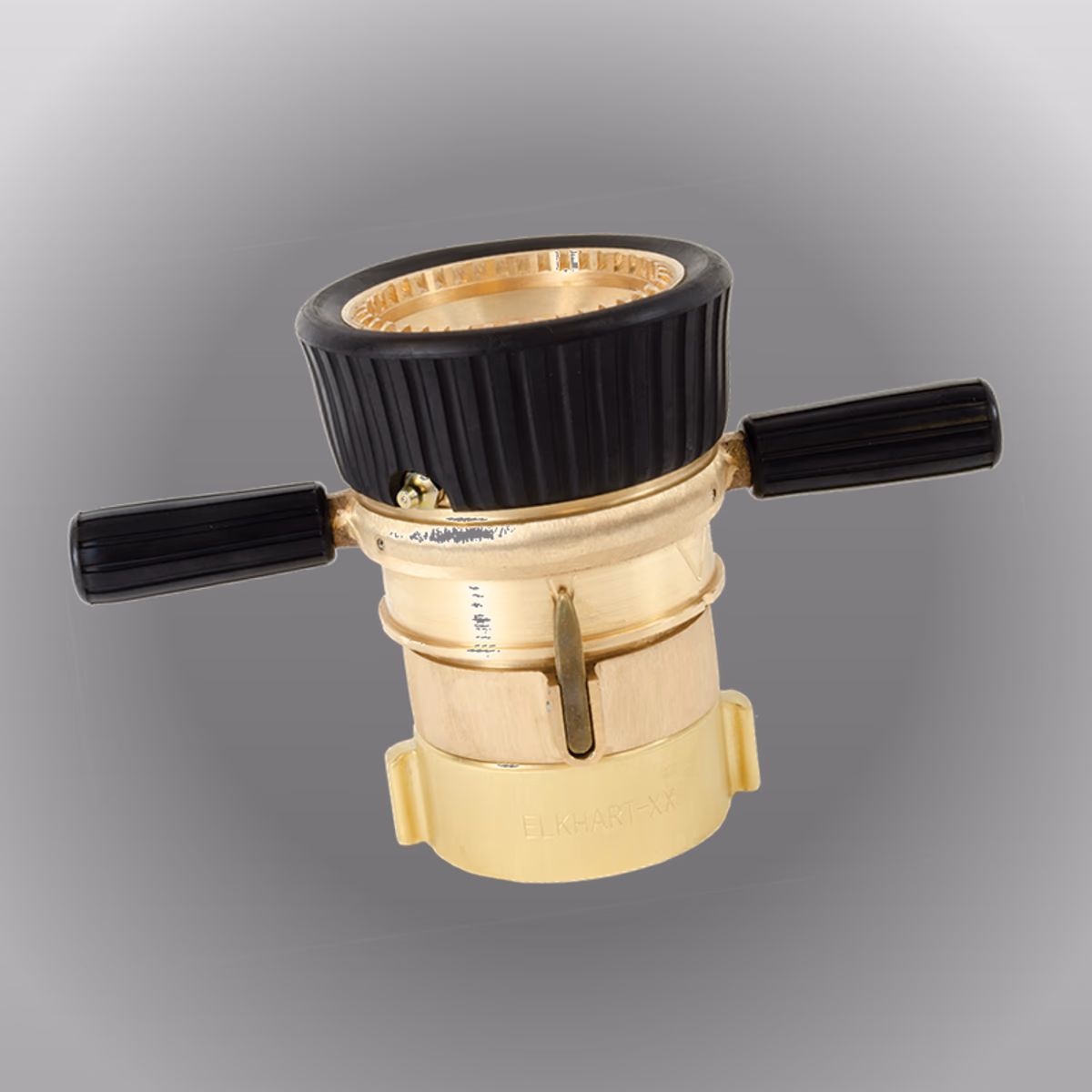

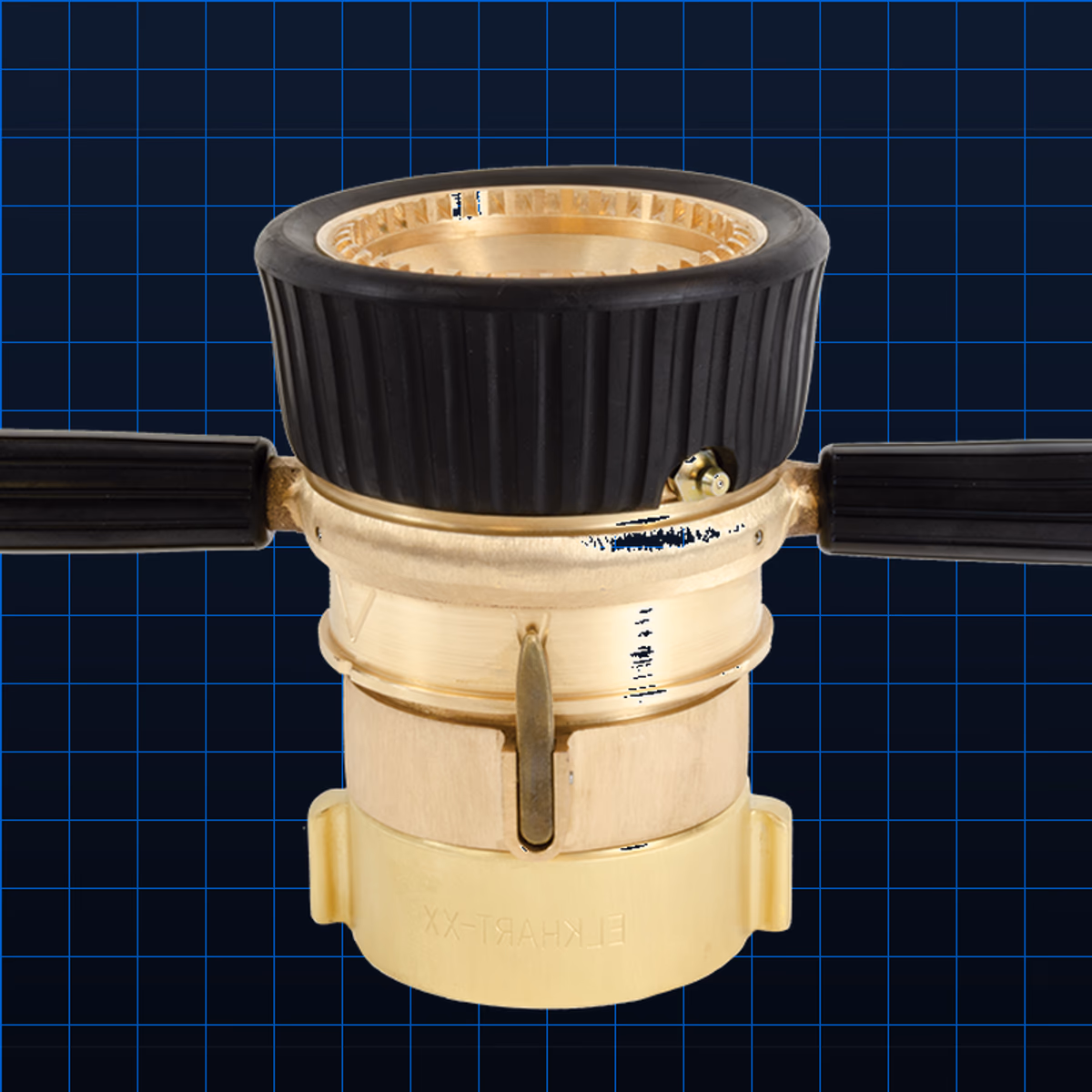

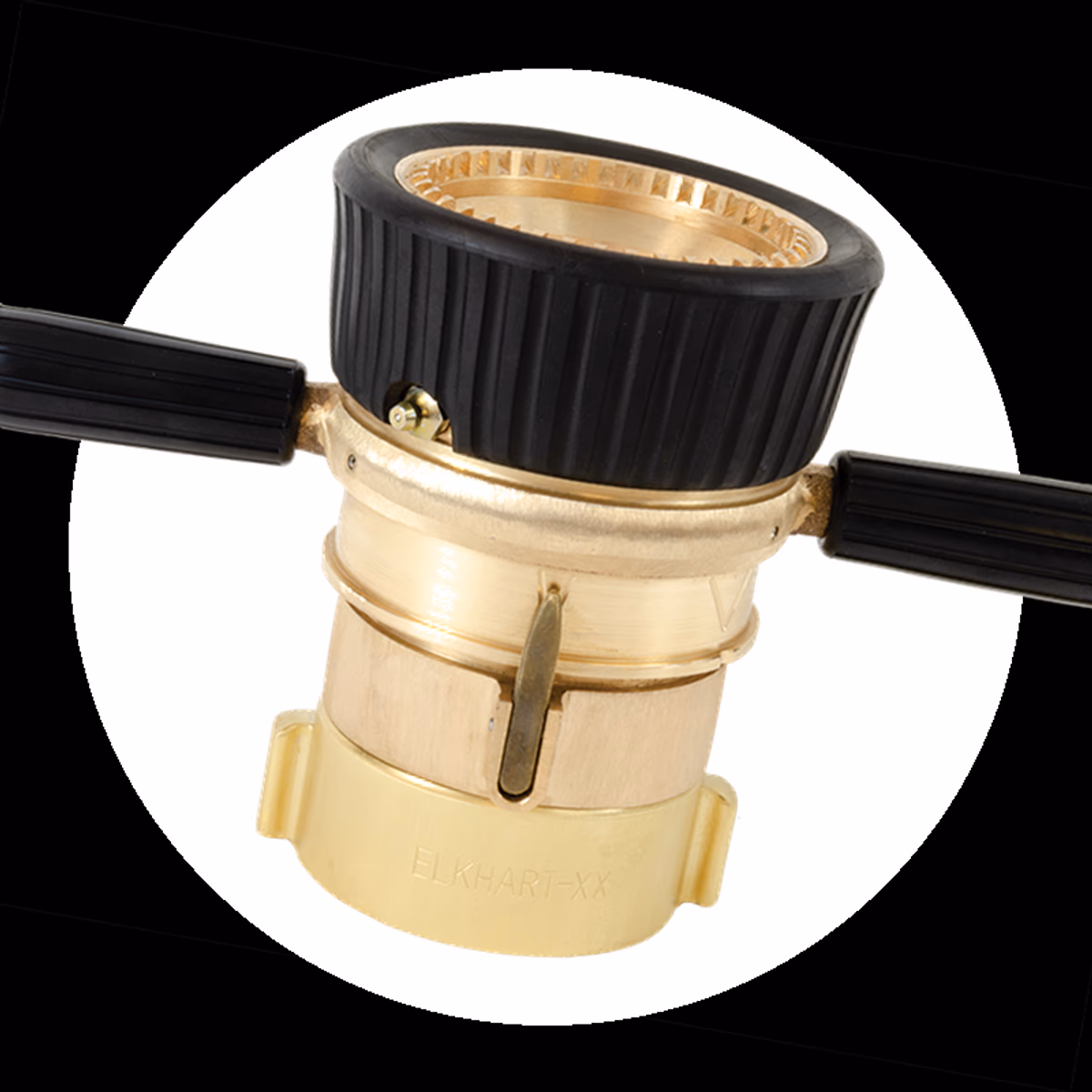

La Boquilla Select-O-Stream™ de Elkhart Brass es una boquilla master stream de flujo seleccionable en cinco posiciones de 350 a 1,250 GPM, con presión de operación de 80–100 PSI, alcance efectivo hasta 50 metros en chorro recto y entrada de 2.5” NH. Elkhart Brass declara la mayoría de los modelos de esta familia como FM Approved; la excepción publicada es el modelo IMS-350, que no lleva el badge FM Approved en la ficha del fabricante. Elkhart Brass no publica listado UL para esta familia. Está optimizada para el rango de caudal medio de la mayoría de las bombas en unidades nacionales de bomberos (750–1,250 GPM) y para monitores de 2.5” como el Sidewinder™, Stinger 2.0™ y Spitfire™ donde el flujo no alcanza los 2,000 GPM de la X-Stream™. El collar rotatorio con posiciones detent proporciona retroalimentación táctil que permite al operador confirmar el flujo seleccionado incluso con guantes de combate puestos y visibilidad limitada.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | Select-O-Stream™ |
| Tipo | Boquilla master stream de flujo seleccionable |
| Flujos seleccionables | 350, 500, 750, 1,000, 1,250 GPM |
| Presión de operación | 80–100 PSI |
| Patrón de descarga | Chorro recto a niebla ancha |
| Alcance efectivo | Hasta 50 metros en chorro recto |
| Material | Aluminio anodizado |
| Conexión de entrada | 2.5” NH |
| Compatibilidad de fluido | Agua, AFFF |
| Selector de flujo | Collar rotatorio con posiciones detent |
| Certificaciones | FM Approved (según modelo; el IMS-350 no lleva badge FM). Sin listado UL publicado |
Elkhart Brass no publica listado UL para la Select-O-Stream™.
Aplicacion real
Contexto de seleccion para validar ergonomia, conexiones y patron de descarga segun la maniobra.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La Select-O-Stream™ es la elección correcta cuando el monitor o la bomba disponible no puede suministrar más de 1,250 GPM de forma sostenida. Es la boquilla diseñada para monitores de 2.5" como el Sidewinder™, Stinger 2.0™ y Spitfire™, y para unidades bomba con capacidad de 750 a 1,250 GPM. La X-Stream™ se especifica para monitores de 3" o 4" acoplados a unidades de mayor capacidad o sistemas fijos de alto caudal donde se requieren más de 1,250 GPM. Especificar la X-Stream™ en un sistema que no puede suministrar su rango mínimo de 500 GPM a 100 PSI resultará en que la boquilla opere fuera de su rango de diseño y el patrón de descarga no será el óptimo.
Los detent son topes mecánicos que producen una sensación táctil y auditiva de clic cuando el selector llega a una de las cinco posiciones de flujo (350, 500, 750, 1,000, 1,250 GPM). Permiten al operador confirmar la posición seleccionada sin necesidad de ver el collar, simplemente contando los clics desde la posición de cierre. En operaciones nocturnas, con humo o con guantes gruesos de combate, esta retroalimentación táctil es crítica porque garantiza que el operador realmente está en la posición de flujo que eligió y no en una posición intermedia donde el patrón de descarga es impredecible.
Sí, con la configuración correcta del proporcionador. Para operar la Select-O-Stream™ a 750 GPM con AFFF al 3%, el eductor debe estar especificado para ese rango de flujo. Los eductos tipo inline estándar generalmente están diseñados para rangos de flujo específicos (típicamente ±10-20% del flujo nominal), por lo que si se cambia la posición del collar de 750 a 1,000 GPM durante la operación, la relación de mezcla del AFFF puede variar. Para aplicaciones con espuma en monitor donde el flujo puede variar entre intervenciones, se recomienda especificar un proporcionador balanceado por presión (balanced-pressure proportioner) que mantenga la relación de mezcla independientemente del caudal de la boquilla.
NFPA 25 (Inspection, Testing, and Maintenance of Water-Based Fire Protection Systems) establece para monitores y sus boquillas asociadas: inspección visual trimestral para verificar ausencia de obstrucción y daño físico; prueba de operación anual que confirma que el collar rota a las cinco posiciones sin resistencia excesiva y que el patrón de descarga en cada posición es el esperado; y prueba de flujo periódica (cada 5 años para sistemas de riesgo ordinario, más frecuente para riesgo especial) para confirmar que el caudal real corresponde al de diseño según el análisis hidráulico original del sistema.
