Elkhart Brass | Monitores Contra Incendios
Monitor portátil RAM XD Elkhart Brass para ataque rápido. 500 GPM, entrada 2.5 pulgadas swivel, despliegue inmediato. Distribuidor autorizado México.
Familia: Monitores Manuales. Marca: Elkhart Brass. Flujo: 500 GPM (1,900 LPM) máx.. Certificaciones: NFPA 14.
¿Listo para avanzar con RAM XD?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.
El Monitor RAM XD (Rapid Attack Monitor) de Elkhart Brass es un monitor portátil de ataque rápido diseñado para llevar hasta 500 GPM (1,900 LPM) a cualquier punto de una instalación donde no puede llegar un vehículo, con despliegue manual por una brigada entrenada. Incluye correa de seguridad y bolsa de almacenamiento, además de un pasador de bloqueo que mantiene la válvula cerrada durante el transporte. El rango de elevación es de +14° a +51° operado por una persona, o +35° a +51° para operación sin supervisión directa; el giro horizontal cubre 20° a cada lado del eje central. Indicado para uso en edificios de gran altura conectados a sistemas standpipe conforme a NFPA 14, instalaciones industriales con acceso vehicular restringido y primera respuesta en operaciones extendidas donde se requiere capacidad de caudal independiente de la posición del equipo motorizado.
| Parámetro | Valor |
|---|---|
| Caudal máximo | 500 GPM (1,900 LPM) |
| Presión máxima de trabajo | No publicada por el fabricante (fricción de 9 PSI a 500 GPM) |
| Entrada | 2.5” swivel hembra |
| Salida | 2.5” macho |
| Giro horizontal | 20° a cada lado del eje central (40° total) |
| Elevación | +14° a +51° operado · +35° a +51° sin operador |
| Material | No publicado por el fabricante |
| Actuación | Manual |
| Accesorios incluidos | Correa de seguridad, bolsa de almacenamiento, pasador de bloqueo |
| Compatibilidad | Boquillas XD Elkhart Brass |
| Certificaciones | CE (PED) — modelo 8296 |
| Peso | No publicado por el fabricante |
500 GPM sin depender de la posición del vehículo. Un monitor montado en una unidad solo opera donde la unidad puede estar. El RAM XD lleva 500 GPM al tercer piso, al interior de una nave industrial, al fondo de una instalación con control de acceso. Esa movilidad no tiene equivalente en ningún monitor fijo.
Ligero y fácil de transportar. El RAM XD no requiere superficie de montaje preparada ni anclaje permanente. Incluye correa de seguridad para el transporte y una bolsa de almacenamiento dedicada, además del pasador de bloqueo que mantiene la válvula cerrada hasta el momento de la conexión, reduciendo el tiempo de despliegue en campo cuando cada segundo cuenta.
Diseño ligero para transporte manual. El fabricante no publica el material del cuerpo del RAM XD en su ficha técnica vigente; sí publica que la pérdida por fricción es de apenas 9 PSI a 500 GPM, una referencia útil para el cálculo hidráulico de la línea de suministro. El monitor está pensado para ser transportado y desplegado por una brigada entrenada sin equipamiento especial.
Compatible con la línea de boquillas XD Elkhart Brass. El RAM XD acepta las mismas boquillas intercambiables que el resto de la línea Elkhart, lo que permite seleccionar el patrón de descarga óptimo —chorro recto para alcance máximo, niebla para protección de personal, combinado para escenarios mixtos— en campo, sin herramientas adicionales.
Conexión de entrada giratoria de 2.5 pulgadas. La entrada tipo swivel (giratoria) de 2.5 pulgadas hembra permite conectar el RAM XD a mangueras o a tomas de piso en sistemas standpipe (NFPA 14) sin que la manguera se retuerza al maniobrar el monitor.
Inventario permanente para entregas inmediatas. Gama de México mantiene el RAM XD en stock en bodega nacional, disponible para cotizaciones urgentes y entregas en zona metropolitana en 24 a 48 horas.
Gama de México es distribuidor autorizado de Elkhart Brass con bodega en Santa Fe CDMX y Querétaro. El Monitor RAM XD se mantiene en inventario permanente con entregas en zona metropolitana en 24 a 48 horas y envíos a toda la República con seguro de carga incluido. La cotización incluye precio, ficha técnica del fabricante y certificación CE (PED) vigente; para brigadas que requieren múltiples unidades se coordina cotización por volumen con asesoría técnica incluida.

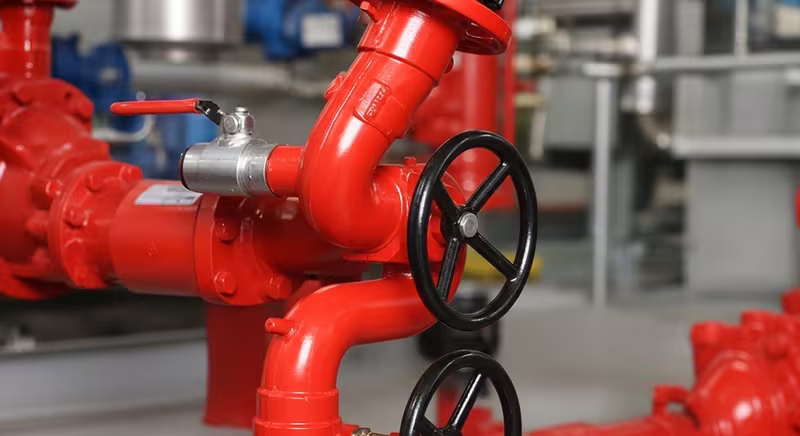

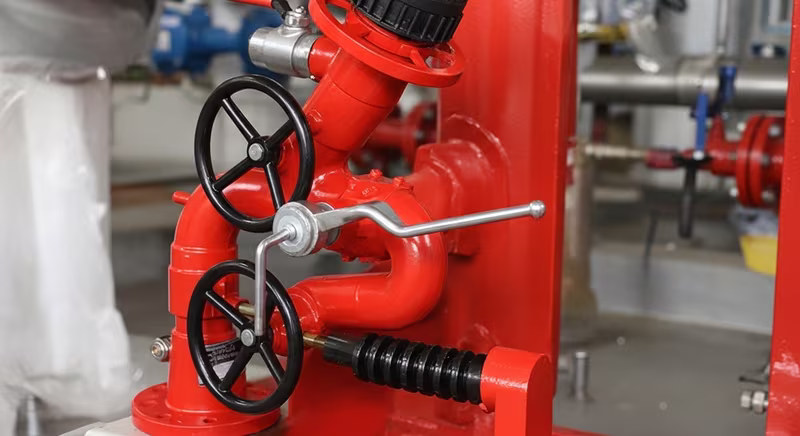

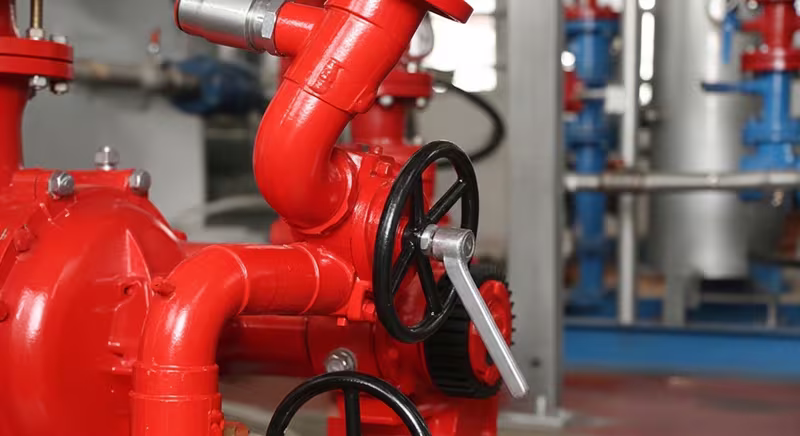

Aplicacion real
Referencia visual de montaje, orientacion y revision de un monitor en un entorno operativo real.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El RAM XD está diseñado principalmente para operación portátil y como monitor de ataque rápido, con despliegue manual por una brigada entrenada. Para sistemas fijos bajo NFPA 15 con mayor caudal, la línea Elkhart ofrece el Scorpion® Manual (hasta 2,000 GPM) o el Vulcan™ (hasta 1,250 GPM), ambos de instalación fija con base bridada o roscada. El RAM XD se especifica correctamente en posiciones de respaldo, sistemas NFPA 14 (standpipe) y brigadas con despliegue manual donde la movilidad es el factor crítico, no la integración hidráulica permanente.
Con boquilla de chorro recto operando a una presión típica de diseño de 100 PSI, la fuerza de reacción a 500 GPM puede aproximarse con la fórmula F = 0.0333 × Q × √P (Q en GPM, P en PSI), lo que arroja un valor cercano a 230 lb-f. El fabricante publica además una pérdida por fricción de apenas 9 PSI a 500 GPM en el propio monitor. Para operación manual segura, el RAM XD debe estar correctamente apoyado y estabilizado antes de abrir el flujo, con el operador sujetando firmemente el cuerpo del monitor mediante la correa de seguridad incluida. Revisar la estabilidad del monitor sobre la superficie de apoyo es el primer paso del protocolo de despliegue conforme a las instrucciones del fabricante.
El RAM XD acepta la línea de boquillas intercambiables XD de Elkhart Brass con conexión estándar de 2.5 pulgadas macho. Para protección industrial en patios de tanques y cargaderos, Gama de México recomienda evaluar boquillas de caudal seleccionable en campo para ajustar el punto de operación según la presión de suministro disponible, o boquillas de chorro recto cuando se requiere máximo alcance. El cambio de boquilla en campo se realiza sin herramientas en cuestión de segundos.
El fabricante no publica un tiempo de despliegue ni un número de personas requerido en su ficha técnica. Como práctica general de brigada, se recomienda un mínimo de dos personas para el despliegue seguro a caudal máximo: una en control del monitor y otra monitoreando el abastecimiento y comunicando con el centro de control, conforme a los procedimientos estándar de operación de NFPA 1. El pasador de bloqueo incluido mantiene la válvula cerrada durante el transporte y la conexión, evitando aperturas accidentales antes de que el monitor esté correctamente posicionado.
