Elkhart Brass | Monitores Contra Incendios
Monitor manual Vulcan™ Elkhart Brass en aluminio ligero. 1,250 GPM, 200 PSI máx. Entradas NPT, ANSI 150# y DN. Distribuidor autorizado en México.
Familia: Monitores Manuales. Marca: Elkhart Brass. Flujo: 1,250 GPM (4,750 LPM) máx.. Certificaciones: NFPA 15.
¿Listo para avanzar con Vulcan?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

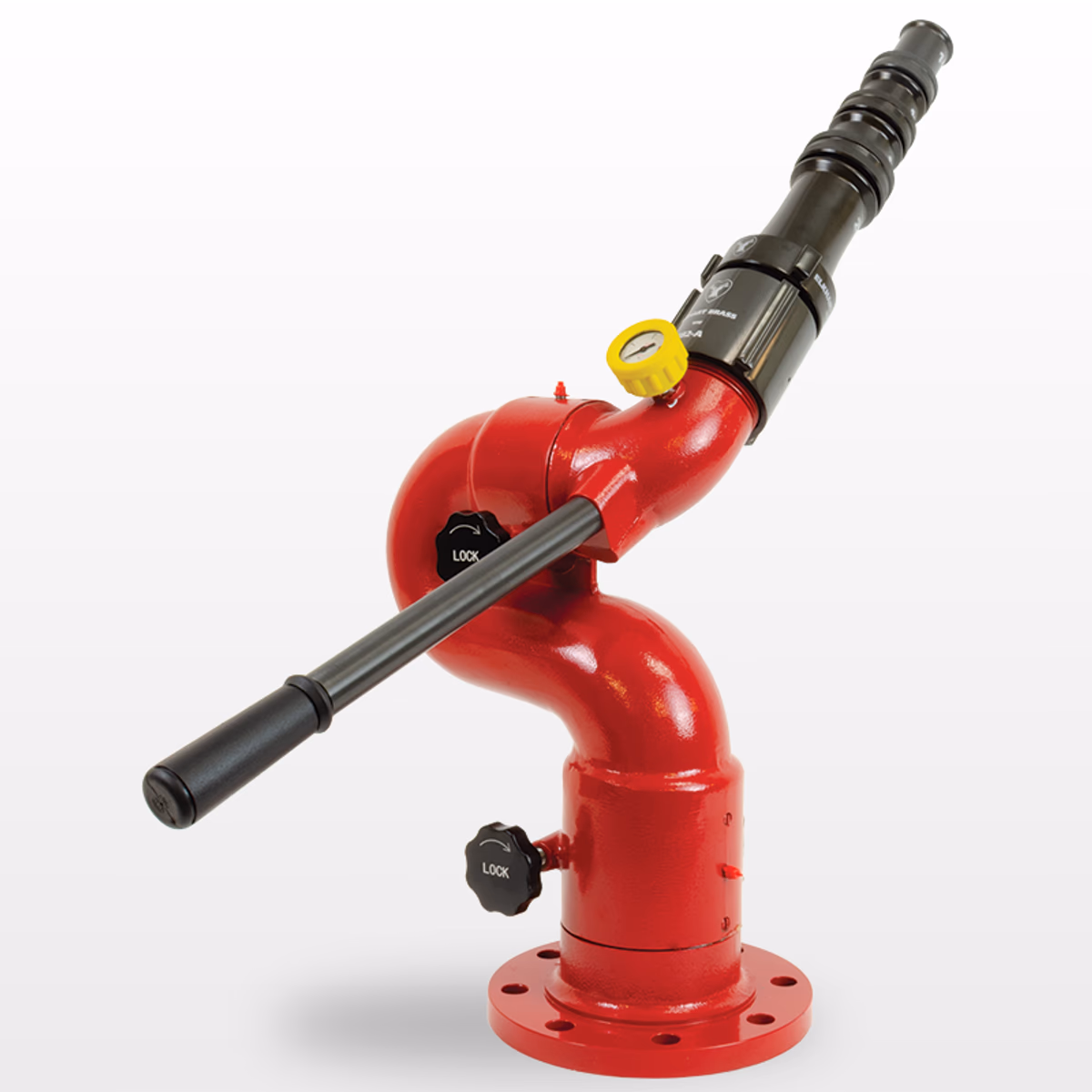

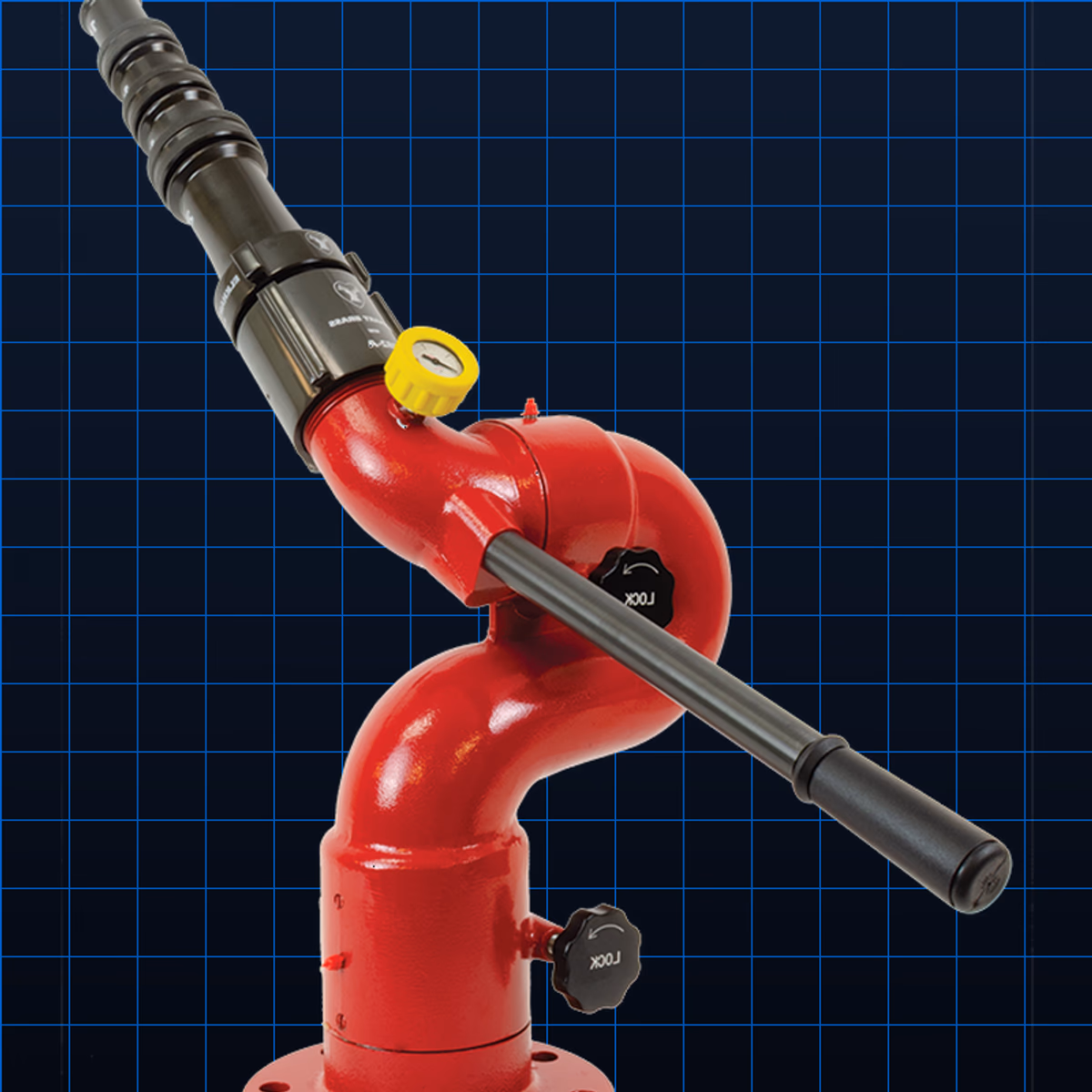

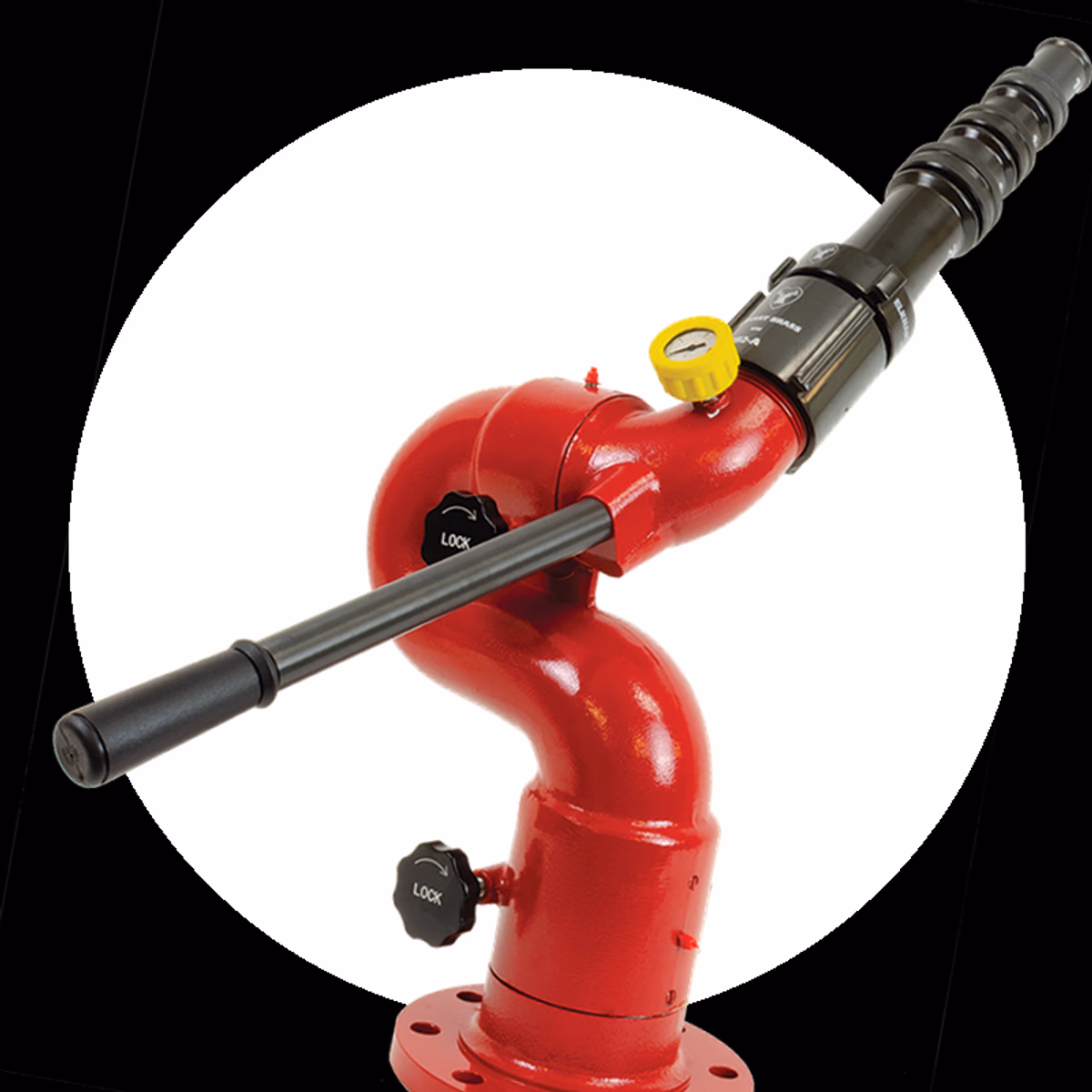

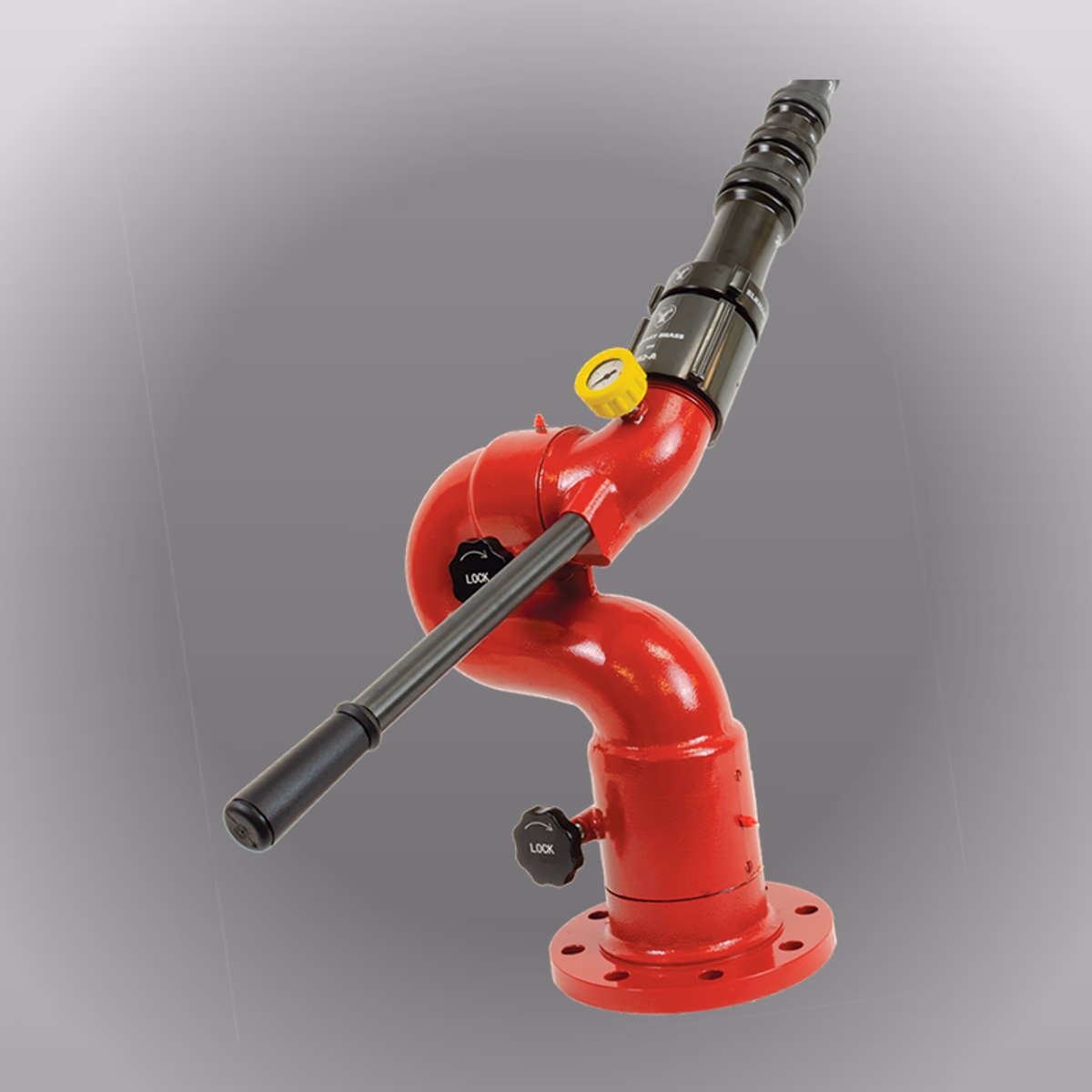

El Monitor Vulcan™ de Elkhart Brass es un monitor manual de referencia en la industria para protección contra incendios de alta demanda, con capacidad de hasta 1,250 GPM (4,750 LPM) y presión máxima de trabajo de 200 PSI. Su paso hidráulico elíptico patentado de 3-3/8 pulgadas, con interior con álabes, reduce la pérdida de fricción interna comparado con diseños convencionales de paso circular, entregando mayor caudal efectivo y alcance superior por chorro. Diseñado para instalaciones fijas en refinerías, terminales de almacenamiento, unidades de bomberos y plantas petroquímicas donde la confiabilidad operativa no admite compromisos.
| Parámetro | Valor |
|---|---|
| Caudal máximo | 1,250 GPM (4,750 LPM) |
| Presión máxima de trabajo | 200 PSI |
| Paso hidráulico | 3-3/8 pulgadas (elíptico patentado, con álabes) |
| Entrada | 3” NPT hembra · 3” o 4” ANSI 150# · DN80-PN16 · DN100-PN16 |
| Salida | 2.5” macho |
| Giro horizontal | 360° continuo |
| Elevación | -45° a +90° |
| Material | Aluminio ligero |
| Actuación | Manual |
| Compatibilidad | Agua, AFFF, FFFP |
| Certificaciones | CE (PED) según modelo — sin aprobación FM 1421 |
| Accesorio de serie | Manómetro de presión |
| Peso | No publicado por el fabricante |
Paso hidráulico elíptico patentado. El diseño interno del Vulcan™ no es un tubo redondo estándar. La geometría elíptica reduce la turbulencia en el flujo y la pérdida de carga, lo que se traduce directamente en mayor alcance de chorro a igual presión disponible. Cuando la red opera a 80 PSI en lugar de 100 por fluctuaciones de turno, el Vulcan™ mantiene resultados donde un monitor genérico se queda corto.
Rotación horizontal 360° sin restricciones. El mecanismo de giro continuo no tiene topes mecánicos que limiten la dirección de ataque. El operador apunta en cualquier dirección sin recalibrar la posición del cuerpo del monitor, crítico durante maniobras de ataque activo.
Compatibilidad nativa con espuma. Los materiales internos del Vulcan™ son compatibles con AFFF y FFFP sin modificaciones. No se requiere conversión de piezas ni reemplazo de sellos para operar con concentrado de espuma.
Décadas de historial en condiciones reales. El Vulcan™ lleva décadas instalado en refinerías, terminales y unidades de bomberos operando en condiciones de campo. Su trayectoria documentada en instalaciones de alto riesgo respalda la especificación sin necesidad de pruebas piloto.
Amplia disponibilidad de boquillas compatibles. La línea XD de boquillas Elkhart Brass cubre patrones de chorro recto, niebla y combinado. Una sola plataforma de monitor soporta múltiples escenarios de protección cambiando únicamente la boquilla.
Mantenimiento simplificado con refacciones en stock local. Gama de México mantiene refacciones del Vulcan™ en bodega nacional. Esto elimina tiempos de importación en reparaciones urgentes y reduce el costo total de propiedad a largo plazo.
Gama de México es distribuidor autorizado de Elkhart Brass con bodega en Santa Fe CDMX y Querétaro. El Monitor Vulcan™ se mantiene en inventario permanente en las configuraciones de mayor demanda, con entregas en zona metropolitana en 24 a 48 horas y envíos a toda la República con seguro de carga incluido. La cotización incluye precio, ficha técnica del fabricante y certificación CE (PED) del modelo correspondiente, sin costo adicional.
Aplicacion real
Referencia visual de montaje, orientacion y revision de un monitor en un entorno operativo real.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El paso elíptico patentado de 3-3/8 pulgadas, con interior provisto de álabes (vaned), reduce la pérdida de fricción interna respecto a diseños de sección circular equivalente. En la práctica, esto significa que a igual presión disponible en la red el Vulcan™ entrega mayor caudal efectivo y mayor alcance de chorro que un monitor de paso circular convencional. En instalaciones petroquímicas donde la presión disponible fluctúa según el número de salidas activas, esta ventaja puede ser la diferencia entre alcanzar o no la zona de fuego.
Sí. Los materiales internos del Vulcan™ —incluyendo sellos, asientos y superficies de contacto con el fluido— son compatibles con concentrados AFFF (Aqueous Film Forming Foam) y FFFP (Film-Forming Fluoroprotein Foam) sin necesidad de conversión de piezas ni reemplazo de sellos. La única condición es seleccionar una boquilla compatible con espuma para la operación con agente espumante. Gama de México puede asesorar sobre la combinación boquilla-monitor adecuada para el tipo de riesgo y concentrado disponible.
La plataforma Vulcan™ acepta la familia completa de boquillas XD de Elkhart Brass con conexión de entrada de 2.5" o 3", cubriendo patrones de chorro recto (smooth bore), niebla y combinado según el modelo seleccionado. La selección correcta depende de tres factores: el tipo de riesgo (hidrocarburo líquido, sólido, clase A), la presión disponible en la red y el alcance requerido. Para una refinería con tanques a 40 metros de distancia, se especifica diferente que para la protección de una bodega de 20 metros. Gama de México incluye asesoría de selección sin costo en cada cotización de monitor.
La norma principal es NFPA 15 (Standard for Water Spray Fixed Systems for Fire Protection), que regula el diseño, ubicación, caudal y alcance de monitores en instalaciones industriales. Para instalaciones en la industria petrolera y petroquímica, API 2030 complementa NFPA 15 con criterios específicos de posicionamiento, densidad de agua y cobertura de tanques. El Vulcan™ cuenta con certificación CE (PED — Pressure Equipment Directive) según el modelo específico (8500-02, 8500-03 u 8500-03X); no cuenta con aprobación FM 1421. Verifique con el ingeniero del proyecto o con la aseguradora qué certificación exige específicamente la póliza o el contrato antes de cerrar la especificación.
