Válvula OS&Y 6 pulgadas bridada Mueller R-2361, hierro dúctil, 350 PSI. UL 262 Listed, FM 1120/1130 Approved. Main principal NFPA 13 México.
Familia: Válvula de Compuerta OS&Y. Marca: Mueller. Flujo: 350 PSI trabajo. Certificaciones: UL 262, FM 1120, FM 1130.
¿Listo para avanzar con R-2361?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.
La válvula compuerta OS&Y 6” bridada (modelo Mueller R-2361) en hierro dúctil ASTM A536 es el componente de control OS&Y de Mueller genuinamente listado para líneas principales de 6” en sistemas de rociadores, standpipe y bombas contra incendio en instalaciones de mediana y gran escala. En el rango de 4” a 12” de esta familia, el R-2361 trabaja a 350 psi de presión de trabajo (700 psi de prueba hidrostática). Su conexión bridada ANSI B16.1 Clase 125 garantiza compatibilidad con la tubería de acero utilizada en sistemas de incendios de riesgo ordinario y alto. Certificada UL 262 Listed y FM 1120/1130 Approved, esta válvula es la especificación correcta para aislamiento supervisado en edificios corporativos, naves industriales, hospitales y centros comerciales en México.
Nota sobre la A-2362: Mueller también fabrica la A-2362 en 6”, una válvula NRS (non-rising stem, sin vástago exterior) catalogada en su sección Water Works. Aunque el fabricante documenta aprobación UL 262/FM 1120-1130 para la A-2362, se trata de una válvula de utilería general sin indicación externa de posición, por lo que no es la válvula supervisada que exige NFPA 13/20 para control de riser. La especificación correcta para ese rol es la R-2361 OS&Y de esta ficha.
El vástago exterior expuesto en el yugo proporciona indicación visual de posición: visible desde varios metros de distancia, legible sin instrumentos y verificable en segundos durante una inspección de Protección Civil o una emergencia activa.
| Parámetro | Detalle |
|---|---|
| Marca | Mueller |
| Modelo | R-2361 (OS&Y) |
| Diámetro nominal | 6” (150 mm) — dentro del rango 4”-12” de la familia |
| Conexión | Bridada ANSI B16.1 Clase 125 |
| Material cuerpo | Hierro dúctil ASTM A-536 |
| Presión de trabajo | 350 PSI (rango 4”-12” de la familia R-2361) |
| Presión de prueba | 700 PSI |
| Certificaciones | UL 262 Listed, FM 1120/1130 Approved |
| Alternativa NRS del fabricante | Mueller A-2362 (Water Works, no OS&Y, no supervisada) |
NFPA 13 (Sección 8.16) establece que toda válvula de control que pueda aislar un sistema de rociadores debe cumplir tres condiciones simultáneas: su posición debe ser verificable visualmente sin ambigüedad, debe generar señal de supervisión si se cierra y debe poder asegurarse en posición abierta para prevenir el cierre accidental o intencional. El diseño OS&Y (Outside Screw and Yoke) es la implementación mecánica más directa y confiable de estos tres requisitos.
En válvulas de 6”, el vástago exterior es especialmente valioso porque la distancia de instalación desde el piso suele ser mayor: el estado de la válvula puede confirmarse visualmente desde la planta sin necesidad de andamios ni plataformas de acceso. NFPA 20 impone el mismo requisito para las válvulas de aislamiento en bombas contra incendio, donde el cierre inadvertido de una válvula de 6” durante un incendio puede privar de caudal a todo un sistema de rociadores o standpipe. El switch tamper conectado al yugo del OS&Y supervisa esta condición de forma continua, cumpliendo el requisito de señalización de NFPA 72.
Gama de México distribuye esta válvula con documentación técnica completa, certificados UL y FM originales, y soporte para ingeniería de detalle. Contáctenos para cotización por proyecto, disponibilidad en inventario y asesoría en selección según las condiciones hidráulicas específicas de su sistema.

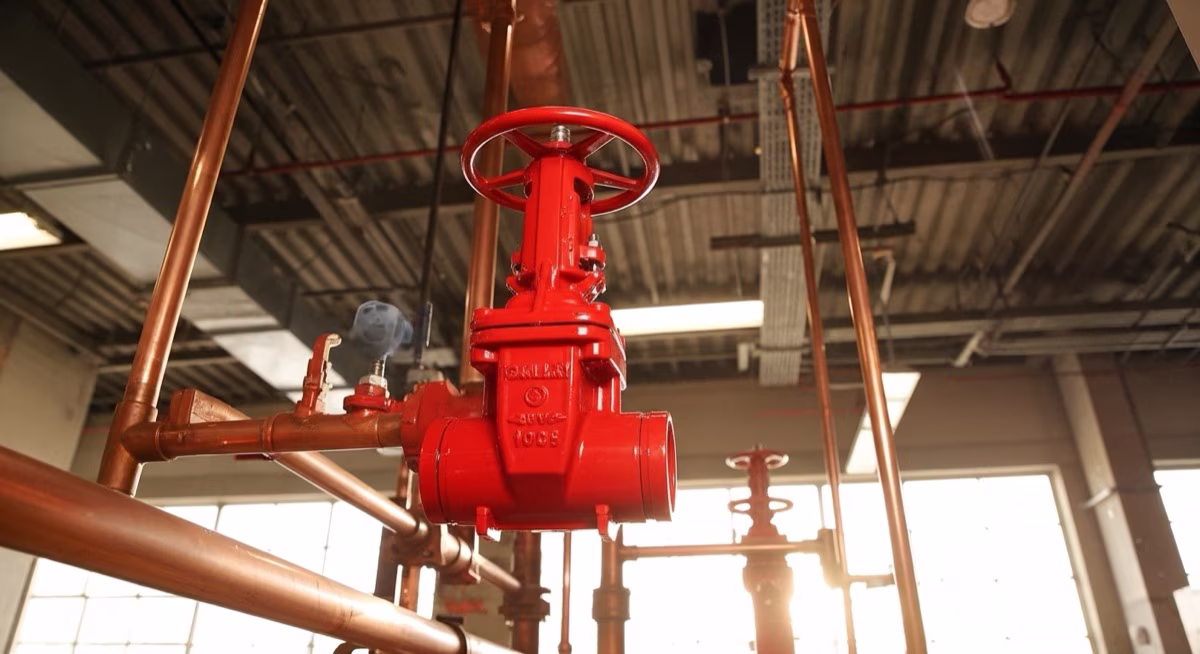

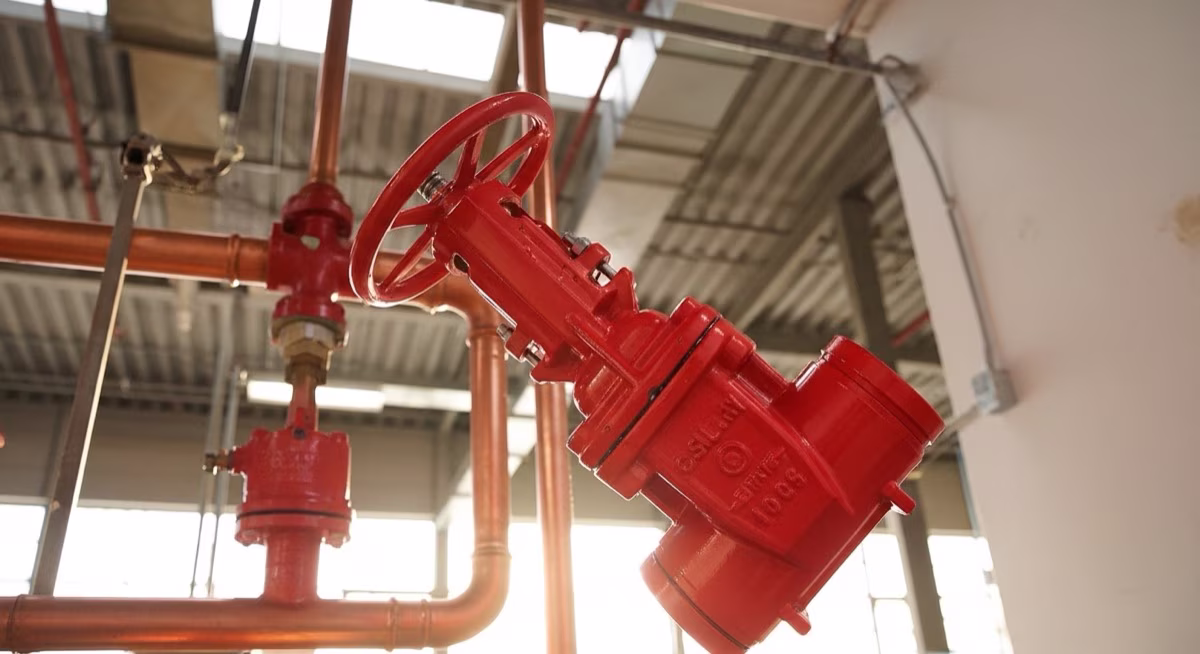

Aplicacion real
Vista contextual para comparar valvulas de control, seccionamiento y operacion dentro de una red.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
No. Son dos válvulas distintas de Mueller en el mismo diámetro. La R-2361 (esta ficha) es de diseño OS&Y (outside screw & yoke, vástago exterior ascendente), catalogada por Mueller en su sección Fire Protection y listada UL 262/FM 1120-1130 para control supervisado de sistemas contra incendio. La A-2362 es de diseño NRS (non-rising stem, vástago no ascendente), catalogada por Mueller en su sección Water Works (utilería general): aunque también documenta aprobación UL 262/FM 1120-1130, no ofrece indicación externa de posición por vástago y por lo tanto no cumple el requisito de válvula supervisada que exige NFPA 13/20 para control de riser. Para el main principal de un edificio bajo NFPA 13, la especificación correcta es esta R-2361.
NFPA 13 Sección 8.16 establece que las válvulas de control en sistemas de rociadores deben supervisarse de forma continua. Para una válvula de 6" en el main principal de un hospital o centro comercial, esto implica: vástago exterior con indicación visual legible desde el piso del cuarto de válvulas, switch tamper en el yugo con señal permanente al panel de incendios (NFPA 72), y aseguramiento en posición abierta con cadena y candado bajo llave controlada. El panel debe registrar cualquier desviación de posición como supervisory alarm.
UL 262 certifica el desempeño de la válvula —presión de prueba de 500 PSI, cierre hermético, 500 ciclos de operación sin deterioro— mientras que FM 1120 (Property Loss Prevention Data Sheets) es la aprobación FM Global que habilita el uso de la válvula en instalaciones bajo los programas de seguro y auditoría de FM. Para edificios asegurados por FM Global o que buscan reducción de prima por protección activa certificada, la válvula del main debe tener ambas marcas.
NFPA 25 requiere inspección visual semanal o mensual de la válvula del main principal: posición totalmente abierta, ausencia de fugas en vástago y cuerpo, señal de supervisión activa. Anualmente se realiza prueba de operación completa con ciclo de apertura y cierre, verificación de señal al panel, lubricación del vástago con grasa compatible con EPDM, e inspección visual del yugo y del switch tamper. En la prueba anual del sistema, el técnico cierra la válvula, verifica la activación de la alarma supervisora en el panel y reabre para confirmar el restablecimiento de la señal.
