Válvula OS&Y 3 pulgadas bridada Mueller R-2361, hierro dúctil, 200 PSI. UL 262 Listed, FM 1120/1130 Approved. Risers en sistemas NFPA 13 México.
Familia: Válvula de Compuerta OS&Y. Marca: Mueller. Flujo: 200 PSI trabajo. Certificaciones: UL 262, FM 1120, FM 1130.
¿Listo para avanzar con R-2361?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.
La válvula compuerta OS&Y 3” bridada (modelo Mueller R-2361) en hierro dúctil ASTM A536 es la válvula OS&Y de Mueller genuinamente listada para protección contra incendios en este diámetro. En el rango de 2” a 3” de esta familia, el R-2361 trabaja a 200 psi de presión de trabajo (400 psi de prueba hidrostática), con conexión bridada ANSI B16.1 Clase 125. Certificada UL 262 Listed y FM 1120/1130 Approved, es la opción correcta para risers secundarios, zonas de rociadores o conexiones de bomba en 3” que requieren control supervisado conforme NFPA 13.
Aclaración sobre extremos ranurados: el fabricante no publica una variante ranurada (groove-end) para la línea OS&Y R-2361; su conexión documentada es exclusivamente bridada ANSI B16.1. Si su proyecto requiere específicamente acoplamiento ranurado en 3”, esa disponibilidad debe confirmarse directamente con Mueller antes de cotizar — la especificación que sí podemos garantizar con documentación de fábrica es esta versión bridada.
El diseño OS&Y (Outside Screw and Yoke) mantiene el vástago roscado completamente expuesto fuera del cuerpo, proporcionando indicación visual inequívoca de posición abierta o cerrada que satisface el requisito de supervisión de NFPA 13 Sección 8.16 sin componentes eléctricos adicionales.
| Parámetro | Detalle |
|---|---|
| Marca | Mueller |
| Modelo | R-2361 (OS&Y) |
| Diámetro nominal | 3” (80 mm) — dentro del rango 2”-3” de la familia |
| Conexión | Bridada ANSI B16.1 Clase 125 |
| Material cuerpo | Hierro dúctil ASTM A-536 |
| Presión de trabajo | 200 PSI (rango 2”-3” de la familia R-2361) |
| Presión de prueba | 400 PSI |
| Certificaciones | UL 262 Listed, FM 1120/1130 Approved |
| Extremo ranurado | No confirmado/publicado por Mueller para esta línea OS&Y |
NFPA 13 (Sección 8.16) prohíbe el uso de válvulas de control no supervisadas en sistemas de rociadores: toda válvula que pueda interrumpir el suministro de agua debe tener indicación de posición verificable en todo momento y enviar señal de alarma si se cierra durante la operación normal del sistema. El diseño OS&Y es la respuesta mecánica a este requisito: el vástago roscado exterior funciona como indicador permanente que cualquier persona puede leer sin instrumentos, sin energía eléctrica y desde varios metros de distancia.
NFPA 20 aplica el mismo principio a las válvulas de control en sistemas de bombeo: una bomba contra incendio cuyos caudales se bloquean por una válvula cerrada accidentalmente representa un fallo catastrófico del sistema. La posición OS&Y, con el vástago bloqueado en posición abierta mediante candado o switch tamper, garantiza que el sistema de suministro permanezca operativo y que cualquier intento de cierre genere una alerta inmediata en el panel de control de incendios conforme a NFPA 72.
Gama de México distribuye esta válvula con documentación técnica completa, certificados UL y FM originales, y soporte para ingeniería de detalle. Contáctenos para cotización por proyecto, disponibilidad en inventario y confirmación de compatibilidad de conexión con su sistema.

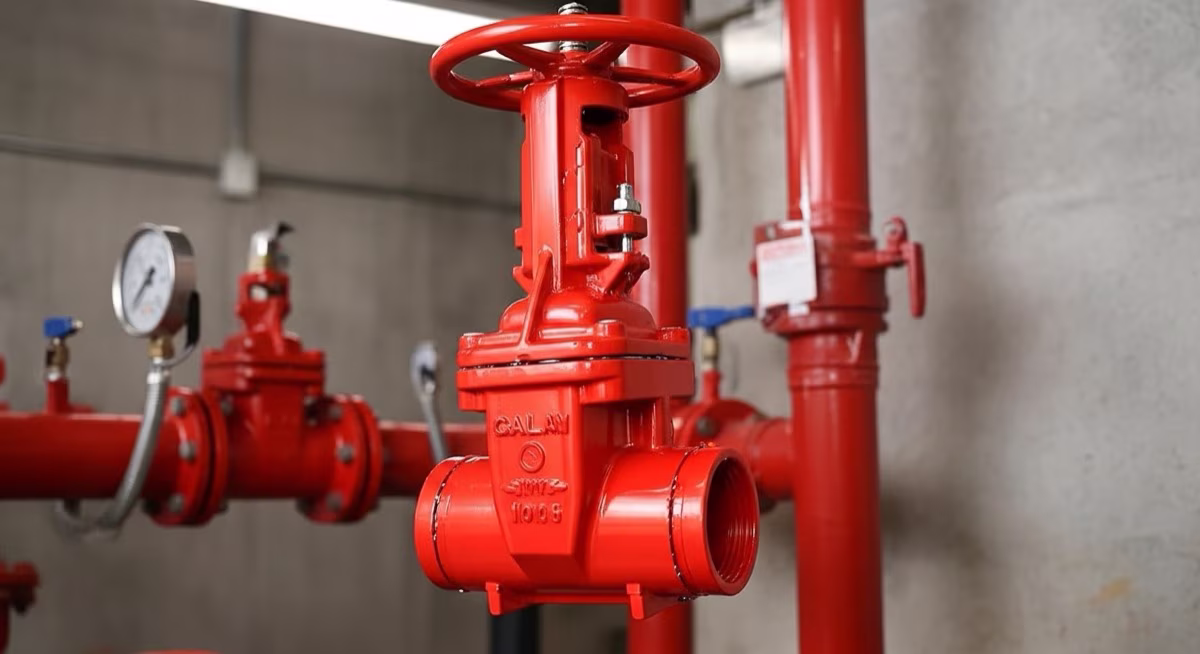

Aplicacion real
Vista contextual para comparar valvulas de control, seccionamiento y operacion dentro de una red.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
No podemos confirmarlo. El fabricante documenta la línea OS&Y R-2361 de Mueller con conexión bridada ANSI B16.1 Clase 125; no existe documentación oficial de Mueller que confirme una variante con extremos ranurados para esta familia OS&Y. Lo que sí ofrecemos con certeza en 3" es la R-2361 bridada, dentro del rango 2"-3" de la familia (200 PSI de trabajo). Si su proyecto requiere específicamente acoplamiento ranurado en una válvula de compuerta OS&Y, esa disponibilidad debe confirmarse directamente con el fabricante antes de cotizar.
NFPA 13 Sección 8.16 exige que toda válvula de control en sistemas de rociadores esté supervisada: posición abierta verificable visualmente en todo momento y señal de alarma al panel si se cierra. La OS&Y cumple esto mecánicamente (vástago exterior) y eléctricamente (switch tamper en el yugo conectado al panel conforme a NFPA 72). En risers secundarios de 3", esta supervisión garantiza que el aislamiento de una zona de sprinklers no pase inadvertido en el panel de control del edificio.
UL 262 evalúa el desempeño de la válvula: presión, estanqueidad, ciclos de operación y marcado. FM 1120/1130 es la aprobación FM Global para válvulas de control, que añade requisitos de calidad de materiales, trazabilidad y documentación específicos para instalaciones aseguradas bajo sus programas. Ambas certificaciones son necesarias en proyectos donde el asegurador es FM Global. El R-2361 de Mueller documenta ambas.
Inspección visual mensual de posición, estanqueidad y estado del switch tamper; operación anual completa con ciclo de apertura y cierre, verificación de señal al panel, y lubricación del vástago conforme a las instrucciones del fabricante. En la prueba anual se documenta el par de operación real y el estado del sello en la cuña.
