Válvula OS&Y 4 pulgadas ranurada Kennedy KS-RW, hierro dúctil, EPDM, 200 PSI. UL-262/FM-1120/FM-1130. Riser NFPA 13 México.
Familia: Válvula de Compuerta OS&Y. Marca: Kennedy. Flujo: 200 PSI trabajo (rango 4 a 12 pulgadas, Serie 7000). Certificaciones: UL-262, FM-1120, FM-1130, ULC, NSF 61/372.
¿Listo para avanzar con KS-RW?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

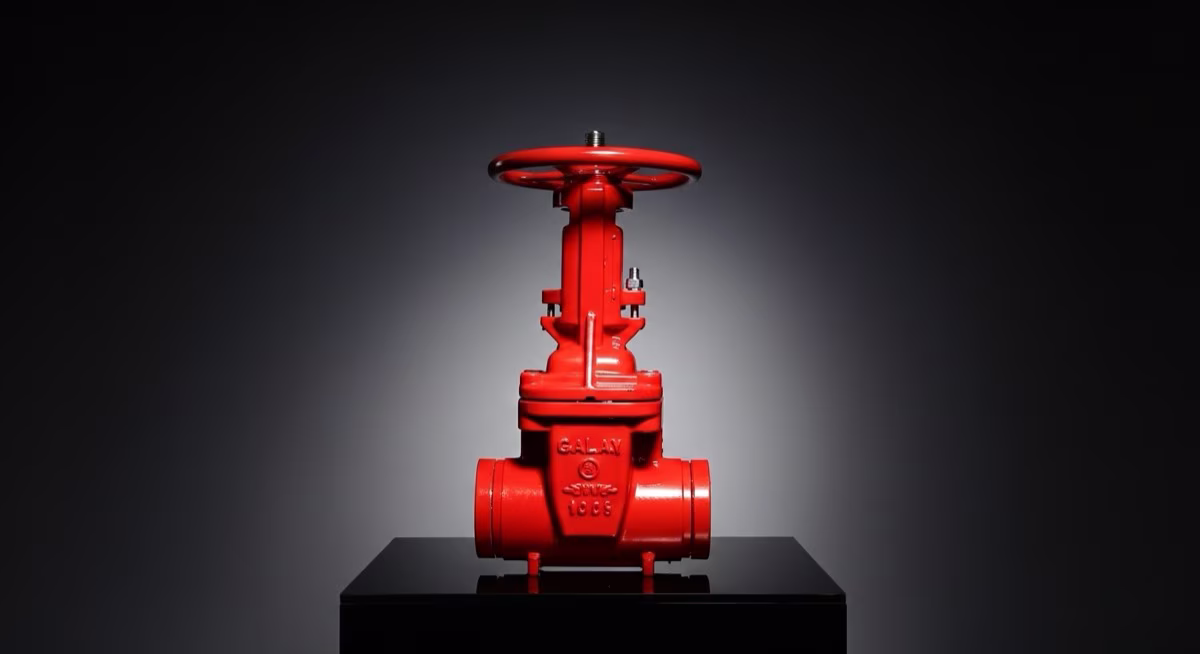

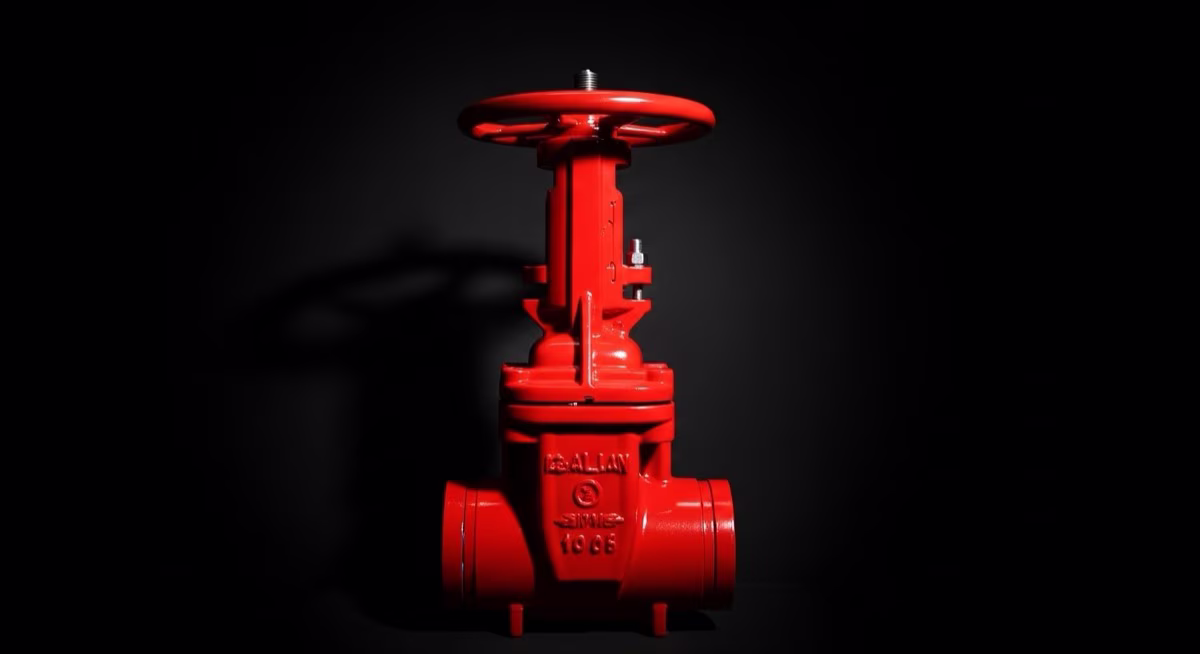

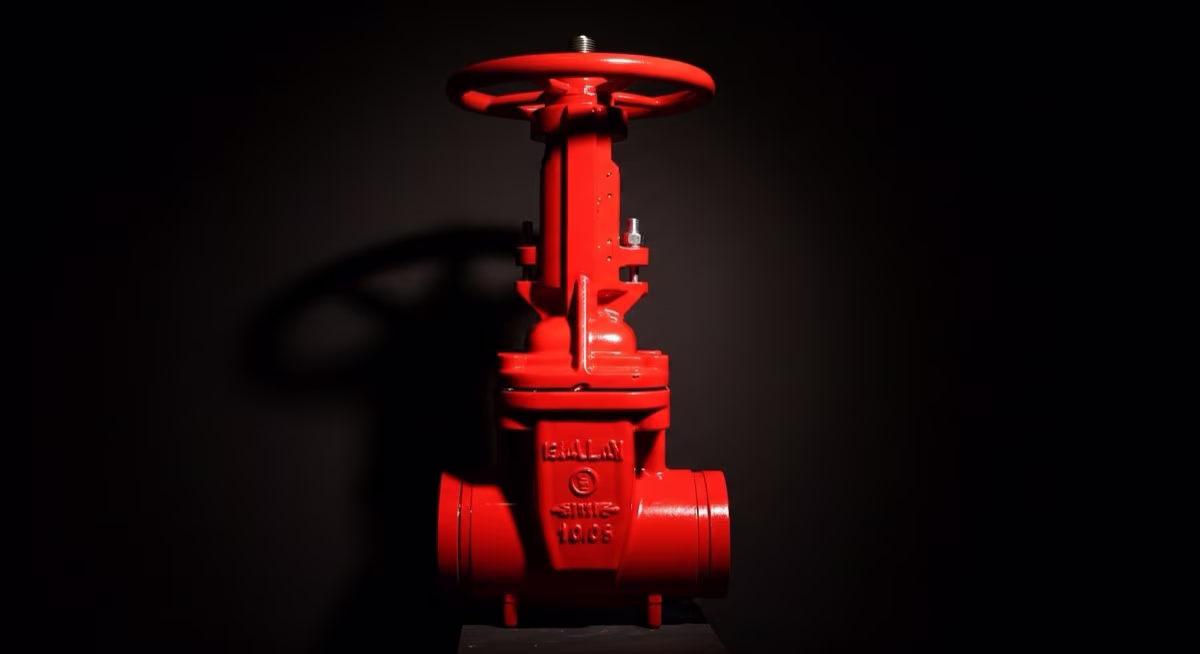

La válvula compuerta OS&Y 4 pulgadas ranurada Kennedy KS-RW (Serie 7000 — Fig. 7068A/7093ABF/7092ABF) en hierro dúctil ASTM A536 con cuña encapsulada de EPDM es la opción de control supervisado para líneas principales de 4” en sistemas de protección contra incendios con tuberías de acople mecánico. Sus extremos ranurados IPS son compatibles con acoples Victaulic, Gruvlok, Shurjoint y otras marcas equivalentes, permitiendo una instalación significativamente más rápida que las alternativas con bridas o roscas. Listada UL-262 y aprobada FM-1120/FM-1130, cumple con los requisitos de válvula supervisada de NFPA 13 Sección 8.16 para sistemas de rociadores en instalaciones industriales, centros de distribución y edificios con estructuras prefabricadas.
El vástago, en bronce o acero inoxidable según la configuración de fábrica, junto con la cuña EPDM encapsulada, garantiza cierre hermético sin necesidad de asentamiento metálico ni ajuste periódico, incluso después de años sin operación, condición crítica en válvulas de sistemas de incendios que permanecen abiertas de forma permanente y solo se accionan durante emergencias o mantenimiento.
| Parámetro | Detalle |
|---|---|
| Marca | Kennedy Valve (McWane) |
| Modelo | KS-RW — Serie 7000 (Fig. 7068A / 7093ABF / 7092ABF) |
| Diámetro nominal | 4” (100 mm) |
| Conexión | Ranurada IPS |
| Material cuerpo | Hierro dúctil ASTM A536 |
| Material cuña | EPDM resiliente encapsulado |
| Material vástago | Bronce o acero inoxidable |
| Presión de trabajo | 200 PSI (rango confirmado 4” a 12” de la Serie 7000) |
| Certificaciones | UL-262, FM-1120, FM-1130, ULC, NSF 61/372 |
Nota técnica: la designación “KS-RW” corresponde a la Serie 7000 de Kennedy Valve (200 PSI en 4”-12”; 250 PSI en 14”-16”). Existe una versión de alta presión de 350 PSI, pero su designación real es KS-RWHP (Serie 5000) — son familias distintas y no deben mezclarse en una cotización.
El principio OS&Y (Outside Screw and Yoke) fue adoptado por NFPA 13 como el diseño preferido para válvulas de control en sistemas de rociadores porque resuelve de forma mecánica el requisito más crítico de supervisión: la posición de la válvula debe ser verificable sin ambigüedad desde el exterior, sin abrir la válvula, sin energía eléctrica y sin instrumentos. Cuando el vástago sobresale del yugo, el disco está completamente retirado y el paso de agua es total; cuando está retraído, el disco sella el cuerpo de la válvula.
NFPA 20 extiende este requisito a todas las válvulas que controlan el flujo desde y hacia las bombas contra incendio: una bomba que arranca correctamente pero cuya válvula de descarga está parcialmente cerrada puede fallar en suministrar el caudal de diseño durante un incendio activo. El yugo expuesto del diseño OS&Y permite instalar un switch tamper que supervisa eléctricamente la posición de la válvula las 24 horas, enviando señal de alarma al panel de control de incendios si se detecta movimiento hacia posición cerrada, en cumplimiento de NFPA 72 para sistemas supervisados.
Gama de México distribuye esta válvula con documentación técnica del fabricante y soporte para ingeniería de detalle. Contáctenos para cotización por proyecto, disponibilidad en inventario y verificación de compatibilidad con el sistema de acople mecánico específico de su instalación.
Aplicacion real
Vista contextual para comparar valvulas de control, seccionamiento y operacion dentro de una red.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La ranurada (KS-RW) se especifica cuando el proyecto adopta tuberías groove-end como estándar constructivo, cuando el inmueble está en zona sísmica (donde NFPA 13 Sección 9.3 exige uniones flexibles) o cuando el cronograma de obra es crítico. La bridada se especifica en edificios con tuberías roscadas o soldadas existentes, o cuando la continuidad dimensional con válvulas de alarma y check bridadas es prioritaria. En proyectos nuevos, la decisión generalmente la toma el diseñador de acuerdo al estándar constructivo del contratista.
NFPA 13 Sección 8.16 exige supervisión continua de todas las válvulas de control en sistemas de rociadores. Para el riser principal de 4 pulgadas, esto requiere: vástago exterior visible desde la planta del cuarto de válvulas (supervisión mecánica OS&Y), switch tamper en el yugo conectado al panel de incendio (supervisión eléctrica NFPA 72), y posibilidad de asegurar la válvula en posición abierta mediante candado o candado electrónico para prevenir el cierre no autorizado.
La familia KS-RW (Serie 7000) de Kennedy Valve está listada UL-262 y aprobada FM-1120/FM-1130 para protección contra incendios en el rango de 4 a 12 pulgadas con 200 PSI de trabajo (250 PSI en 14 y 16 pulgadas), además de ULC y NSF 61/372. Es importante no confundirla con la versión de alta presión de Kennedy: la de 350 PSI tiene designación propia, KS-RWHP (Serie 5000), y no debe cotizarse ni especificarse bajo el código KS-RW.
NFPA 25 establece inspección visual semanal o mensual según accesibilidad: verificar posición totalmente abierta, ausencia de fugas y señal de supervisión activa en el panel. Anualmente se ejerce la válvula con ciclo completo, se verifica señal al panel, se lubrica el vástago y se inspeccionan los gaskets del acople mecánico. En la prueba anual del sistema (NFPA 25 Capítulo 5), la válvula del riser principal se cierra y reabre para confirmar el funcionamiento correcto de la alarma de flujo.
