Elkhart Brass | Monitores Contra Incendios
Monitor eléctrico Sidewinder EXM2 Elkhart Brass, compacto y duradero. 700 GPM, 500/600 PSI según modelo, CE. Minería, construcción y forestal.
Familia: Monitor Certificado FM. Marca: Elkhart Brass. Flujo: 700 GPM (2,800 LPM) máx.. Certificaciones: Validar por ficha.
¿Listo para avanzar con Sidewinder EXM2 · 7100SDX2 / 7100HDX2?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

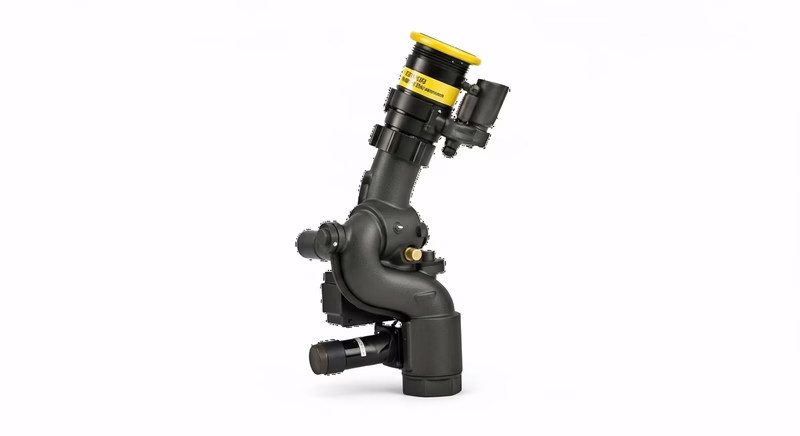

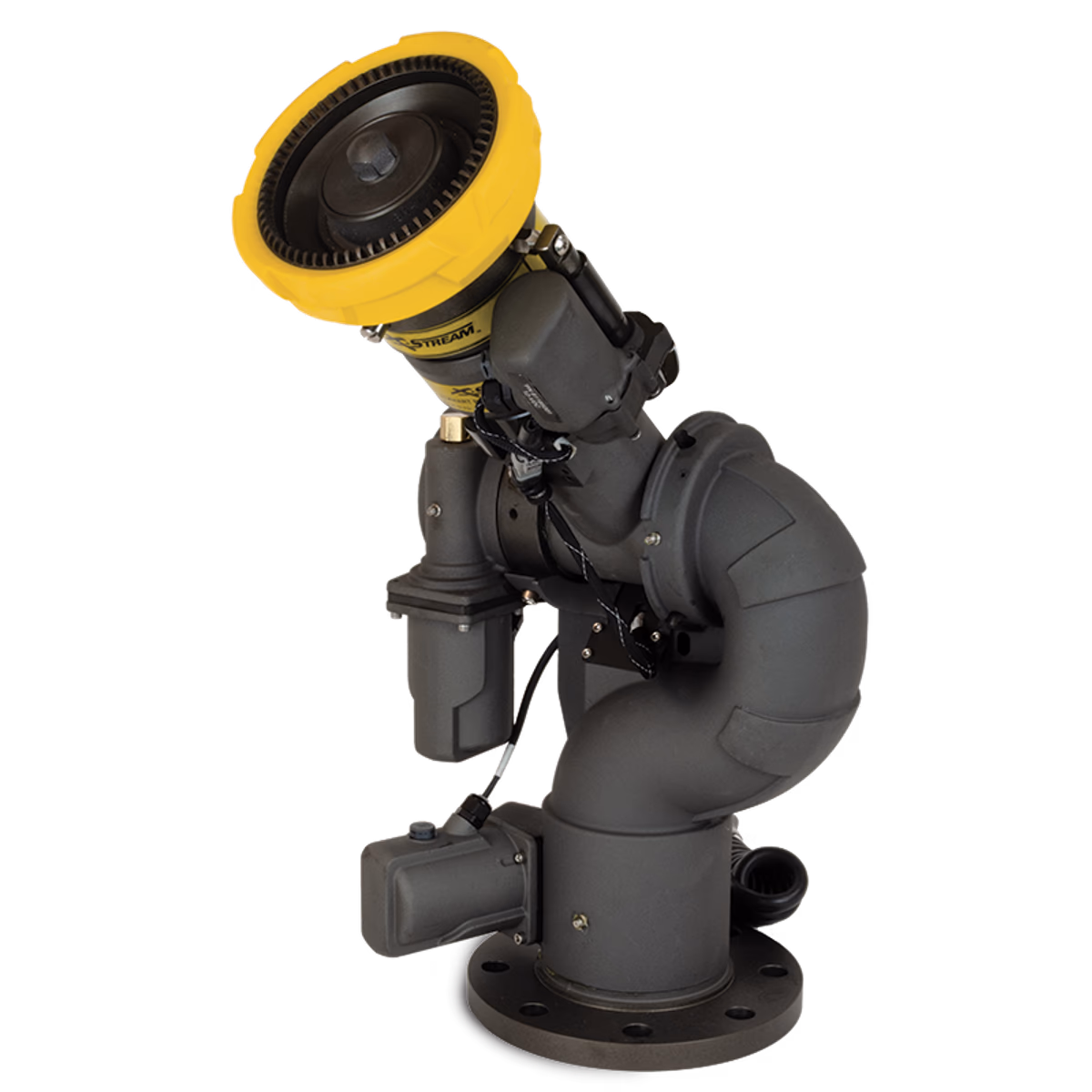

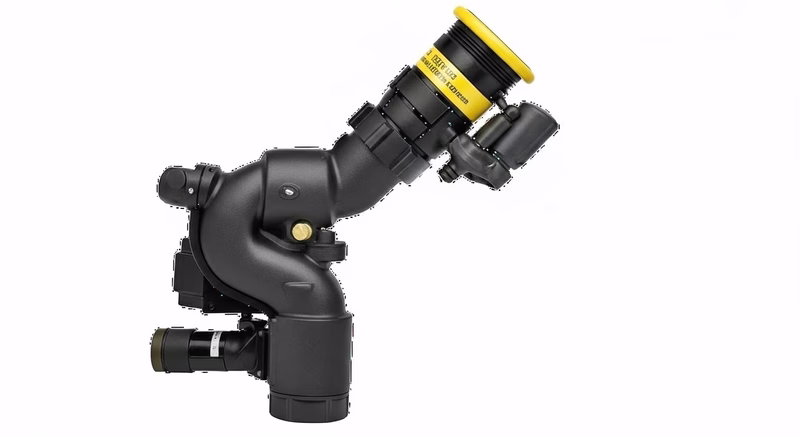

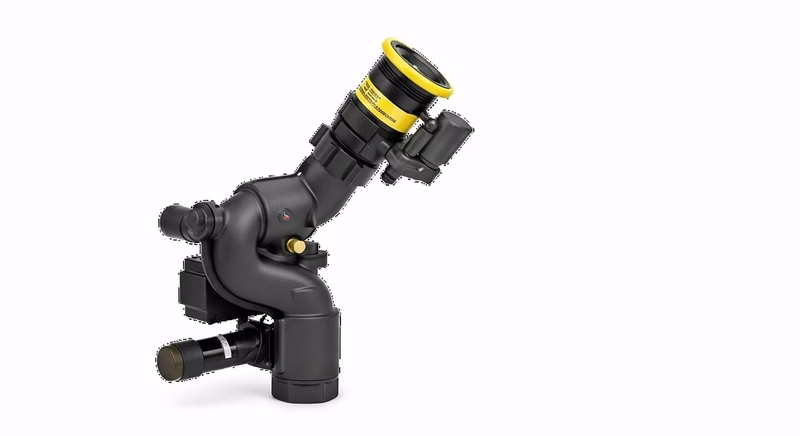

El Monitor Elkhart Brass Sidewinder EXM2 es un monitor eléctrico con caudal de hasta 700 GPM (2,800 LPM) y presión máxima de trabajo de 500 PSI en el modelo 7100SDX2 o 600 PSI en el 7100HDX2, diseñado para operar en condiciones extremas de campo donde los equipos convencionales no resisten. Su cuerpo de aluminio con acabado duro anodizado tipo III impregnado en teflón, combinado con una huella compacta, lo convierte en una solución adecuada para vehículos contra incendio en minería, equipos de combate de incendios forestales y plataformas industriales con espacio restringido. Cuenta con Certificación CE (EC Declaration of Conformity); no cuenta con aprobación FM 1421.
| Característica | Especificación |
|---|---|
| Certificaciones | CE Certified — sin aprobación FM 1421 |
| Marca | Elkhart Brass |
| Modelo | Sidewinder EXM2 |
| Caudal | 700 GPM (2,800 LPM) |
| Presión máxima de trabajo | 500 PSI (7100SDX2) · 600 PSI (7100HDX2) |
| Material del cuerpo | Aluminio con acabado duro anodizado tipo III, impregnado en teflón |
| Giro horizontal | 350° (L175° a R175°) |
| Giro vertical | -45° a +90° |
| Entrada | 2.5” NPT hembra o brida 2.5” 150# |
| Salida | 2.5” macho |
| Patrón de descarga | Chorro directo a niebla 100° |
| Rodamientos | Sellados para ambientes hostiles |
| Versiones disponibles | Estándar (SD) / Servicio Pesado (HD) |
El Sidewinder EXM2 cuenta con Certificación CE (EC Declaration of Conformity) y sus componentes inalámbricos —gateway y control Hand Held— cuentan con certificación FCC/IC para la operación de los radios de corto alcance utilizados en el control remoto. El monitor no cuenta con aprobación FM 1421.
Para instalaciones industriales —minas, plantas de proceso, obras de construcción— el Sidewinder EXM2 está disponible en versión Estándar (SD), con motores de menor exigencia para uso ocasional, o Servicio Pesado (HD), con motores de mayor torque para ciclos de accionamiento más frecuentes y presión máxima de trabajo más alta (600 PSI contra 500 PSI de la versión SD). La selección entre ambas versiones depende de la frecuencia de operación esperada y de la presión disponible en la red de suministro del proyecto.
Gama de México es distribuidor autorizado del Monitor Elkhart Brass Sidewinder EXM2 en México, con disponibilidad de las versiones Estándar y Servicio Pesado. Nuestro equipo puede asesorar en la selección del kit de boquilla adecuado para su aplicación específica y gestionar la documentación de certificación requerida por su aseguradora o cliente final. Solicite cotización y disponibilidad.
Aplicacion real
Referencia visual de montaje, orientacion y revision de un monitor en un entorno operativo real.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El paquete de documentación del Sidewinder EXM2 incluye: (1) certificado CE (EC Declaration of Conformity) vigente; (2) certificación FCC/IC de los componentes inalámbricos (gateway 7015X2GW y control Hand Held 7015X2WH) cuando el proyecto usa control remoto inalámbrico; (3) ficha técnica oficial del fabricante con curvas de desempeño hidráulico; (4) manual de instalación, operación y mantenimiento. El Sidewinder EXM2 no cuenta con aprobación FM 1421 — si su proyecto o aseguradora requiere específicamente esa certificación, evalúe otros modelos de la línea Elkhart como el Copperhead®, el Stingray™ o el Spitfire™, todos FM Approved. Solicite siempre la documentación vigente al momento de la cotización.
La versión Servicio Pesado (Heavy Duty) del Sidewinder EXM2 incorpora actuadores de mayor torque para operar en condiciones de mayor carga dinámica — vibración constante en camiones mineros, ciclos de operación intensivos en brigadas industriales con múltiples activaciones diarias, o ambientes con acumulación de polvo y partículas abrasivas que aumentan la resistencia al giro. El cuerpo hidráulico es el mismo en ambas versiones; la diferencia está en los motores, reductores y rodamientos. Para instalaciones fijas en plataformas o terminales con operación eventual (pocas activaciones al año), la versión Estándar es suficiente. Para vehículos de brigada industrial con uso intensivo o instalaciones mineras con ciclos frecuentes, la versión Servicio Pesado justifica su mayor costo por la vida útil extendida de los componentes de accionamiento.
La integración del Sidewinder EXM2 a un sistema de detección automática requiere: (1) panel de control con entradas digitales para señal de detector IR/UV y salidas de 24 VDC para actuadores del monitor; (2) programación de coordenadas de pre-aim en el PLC para cada zona de riesgo cubierta por el monitor; (3) secuencia de activación: detección → señal a panel → pre-aim del monitor hacia zona detectada → confirmación de posición por encoder → apertura de válvula de suministro. El tiempo total de detección a agua sobre el fuego puede ser inferior a 15 segundos en sistemas correctamente configurados. Para activación automática sin confirmación humana, la especificación debe incluir análisis de riesgo de falsa activación — en zonas con soldadura, rayos solares intensos o fuentes de calor no peligrosas, la confirmación por segundo detector reduce las falsas activaciones sin incrementar significativamente el tiempo de respuesta.
La clasificación IP66 del Sidewinder EXM2 puede degradarse si los prensaestopas y conectores no se inspeccionan periódicamente. El programa de mantenimiento eléctrico recomendado incluye: inspección semestral de todos los prensaestopas para verificar hermeticidad y ausencia de microfisuras en el sellado; revisión anual de continuidad del cable de tierra del monitor al panel; verificación de que los conectores del encoder de posición no presentan oxidación en los pines (crítico en ambientes húmedos); y prueba de aislamiento del cableado de 24 VDC con megóhmetro cada dos años. Un prensaestopa con sello degradado permite entrada de humedad al actuador, lo que puede causar cortocircuito y pérdida de función eléctrica sin afectar la función hidráulica — el monitor puede seguir fluyendo agua pero no puede reposicionarse remotamente, lo que anula su ventaja operativa principal.
