Hidrante de banqueta en hierro dúctil ASTM A-536 con salidas de bronce. Dos salidas de 2.5" y una de 4.5" para bomba. Presión 250-350 PSI.
Familia: Hidrantes Contra Incendio. Marca: Elkhart Brass. Flujo: 250-350 PSI trabajo. Certificaciones: AWWA C502, AWWA C503, NSF 61.
¿Listo para avanzar con HID-BAN-250?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

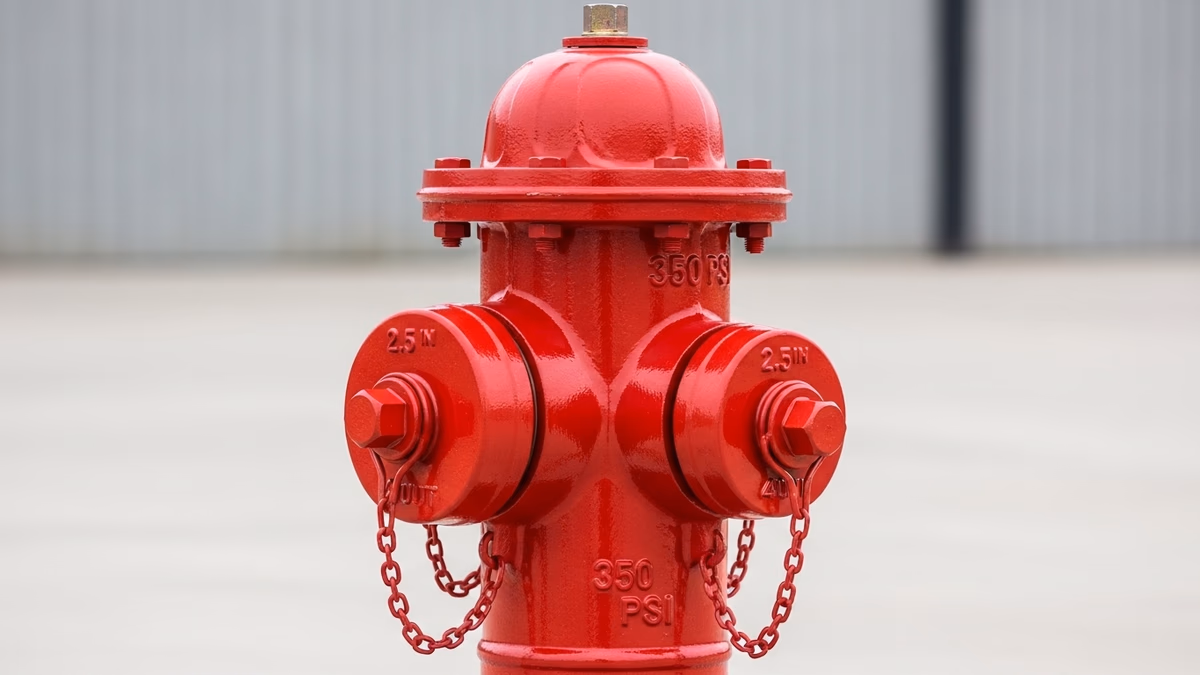

El hidrante de banqueta HID-BAN-250 de Elkhart Brass en hierro dúctil ASTM A-536 con salidas de bronce ASTM B-62 es el punto de toma de agua exterior que permite a los cuerpos de bomberos conectar mangueras directamente a la red de agua privada o municipal para combatir incendios con caudales de hasta 1,500 GPM. Disponible en versión barril seco (AWWA C502) para zonas con riesgo de heladas y barril húmedo (AWWA C503) para climas templados y tropicales, este hidrante incorpora la característica de ruptura por impacto vehicular (traffic-breakaway) que protege la estanqueidad de la red en caso de choque accidental. Certificado UL 246, AWWA C502/C503 y NSF 61, cumple con todos los requisitos de NFPA 24 para redes privadas de servicio contra incendio.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | HID-BAN-250 |
| Material Cuerpo | Hierro dúctil ASTM A-536 con recubrimiento epóxico |
| Material Salidas | Bronce ASTM B-62 |
| Vástago Principal | Acero inoxidable o bronce al silicio |
| Presión de Trabajo | 250–350 PSI |
| Prueba Hidrostática | Doble de la presión de trabajo |
| Salidas de Manguera | 2 x 2.5” NST (7.5 TPI) |
| Salida de Bomba | 1 x 4.5” NST (4 TPI) |
| Entrada | 6” brida ANSI B16.1 Clase 125 (horizontal o vertical) |
| Tuerca Operación | Pentagonal 1-1/2” conforme AWWA |
| Tipos Disponibles | Barril seco (AWWA C502) / Barril húmedo (AWWA C503) |
| Ruptura por Impacto | Sistema traffic-breakaway integrado |
| Certificaciones | AWWA C502, AWWA C503, UL 246, NSF 61 |
Los hidrantes de banqueta se dividen en dos tipos constructivos fundamentales según las condiciones climáticas del sitio de instalación. El barril húmedo (wet barrel, AWWA C503) mantiene agua a presión en todo el cuerpo del hidrante en todo momento; cada salida cuenta con su propia válvula individual que el bombero opera directamente, lo que permite abrir salidas independientes sin afectar las demás. Este diseño es adecuado para climas donde las temperaturas nunca descienden por debajo del punto de congelamiento, como la mayor parte del sureste y costas de México.

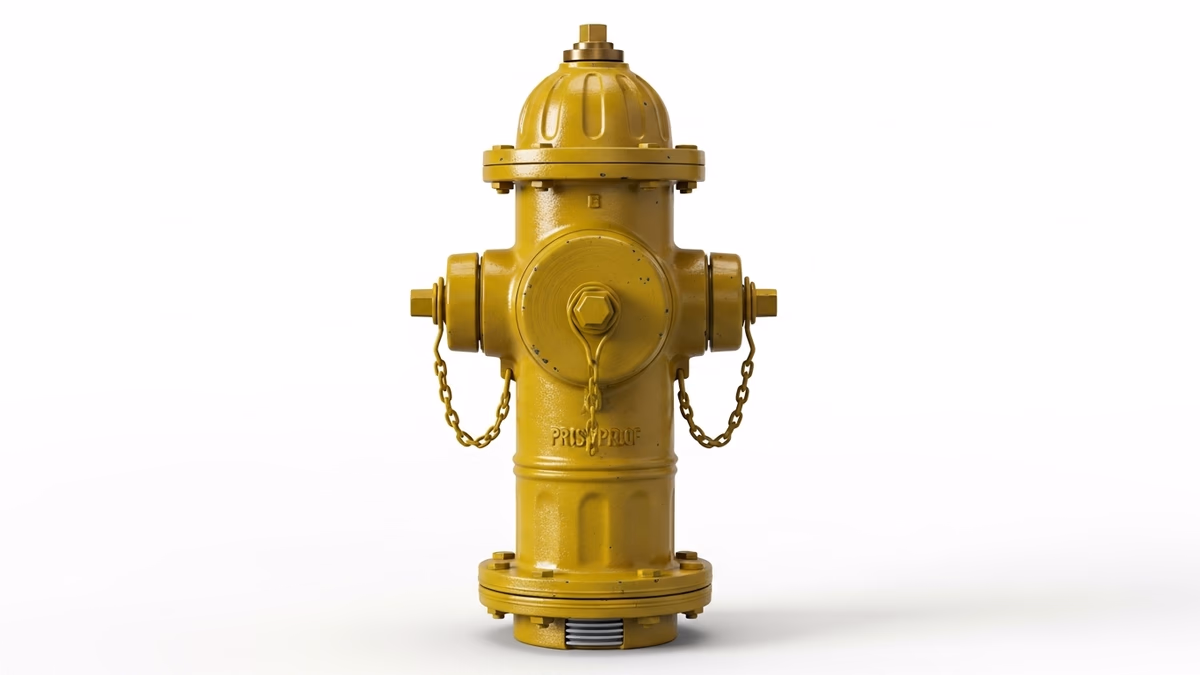

El barril seco (dry barrel, AWWA C502) resuelve el problema de congelamiento ubicando la válvula principal de operación bajo la línea de heladas, dentro de la conexión subterránea. El barril —la columna visible sobre el nivel de banqueta— permanece sin agua cuando el hidrante está cerrado; al abrirlo, el vástago transmite el movimiento hasta la válvula de compresión enterrada, llenando el barril de abajo hacia arriba. Cuando se cierra el hidrante, un drenaje automático en la base vacía el barril de agua residual antes de que pueda congelarse. Este mecanismo es esencial en el norte de México, zonas de altiplano y cualquier región con temperaturas invernales bajo cero.
La salida de bomba (pumper outlet) de 4.5” NST está diseñada para la conexión directa de carros bomba de los cuerpos de bomberos, proporcionando el mayor caudal posible en emergencias de gran escala. Las salidas de manguera de 2.5” NST son para conexión de mangueras de ataque de 2.5” o para uso con adaptadores de manguera de 1.5”. La tuerca de operación pentagonal de 1-1/2” es el estándar AWWA que garantiza que cualquier llave de bombero en México y Estados Unidos pueda operar el hidrante. El sistema traffic-breakaway incorpora un plano de ruptura diseñado en el barril que, ante un impacto vehicular, rompe de forma controlada permitiendo reemplazar solo la sección superior sin desenterrar el hidrante ni cortar el suministro a la red.
Gama de México es distribuidor de hidrantes de banqueta Elkhart Brass con cobertura nacional y soporte técnico especializado en diseño de redes NFPA 24. Nuestros ingenieros le asesoran en la selección del tipo de barril correcto para su clima, espaciado de hidrantes, presión de red y documentación de cumplimiento para autoridades y aseguradoras. Solicite cotización y proyecto ejecutivo.
Aplicacion real

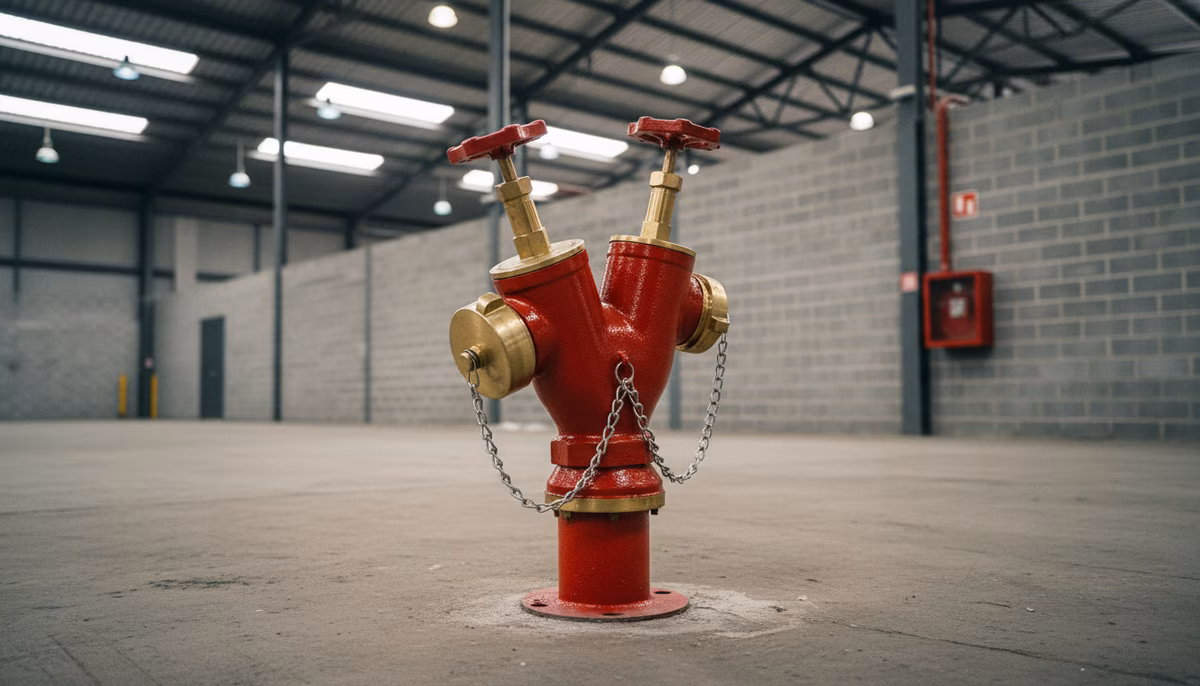

Contexto de accesibilidad, estado de manguera y revision de gabinete en edificio o planta.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El hidrante de barril seco (dry barrel, AWWA C502) mantiene el cuerpo visible sin agua cuando está cerrado; la válvula principal está enterrada bajo la línea de heladas y el barril drena automáticamente al cerrar. Es el diseño correcto para el norte de México, altiplano y cualquier zona con temperaturas invernales bajo cero. El barril húmedo (wet barrel, AWWA C503) mantiene agua a presión en todo el cuerpo en todo momento y cada salida tiene su propia válvula individual; es más simple y económico, adecuado para el centro-sur y costas de México donde no hay riesgo de congelamiento. La elección depende de la temperatura mínima registrada en el municipio de instalación: si alguna vez bajó de 0°C, se especifica barril seco.
NFPA 24 Tabla 7.5.1 establece que una tubería de 6" puede transportar hasta 1,500 GPM con pérdida de fricción de 0.25 PSI/ft en acero Schedule 40. La conexión de entrada del hidrante HID-BAN-250 es de 6" brida ANSI B16.1 Clase 125, compatible directamente con tuberías de 6" de hierro dúctil o acero. Para redes con múltiples hidrantes y caudales combinados mayores, el ramal principal debe calcularse hidráulicamente con el método de Hardy-Cross o software equivalente. El punto desfavorable del análisis hidráulico es el hidrante más alejado de la bomba o acometida, con el mayor número de hidrantes operando simultáneamente según el escenario de diseño de NFPA 24.
NFPA 25 Capítulo 7 establece el programa de inspección, prueba y mantenimiento para hidrantes contra incendio. La inspección visual se realiza anualmente: verificar que el hidrante no tiene daños físicos, que las tapas de las salidas están presentes y en buen estado, que la tuerca de operación gira libremente, y que el drenaje automático funciona (para barril seco). La prueba de flujo (flow test) conforme NFPA 291 se realiza cada 5 años o después de cualquier trabajo en la red subterránea, midiendo el caudal disponible a 20 PSI residual para verificar que la red mantiene su capacidad de diseño. Los resultados de la prueba de flujo deben documentarse en la bitácora del sistema y compararse con los valores del comisionamiento inicial para detectar deterioro de la red.
