Elkhart Brass | Monitores Contra Incendios
Monitor industrial Stingray™ Elkhart Brass en latón. FM Approved (FM 1421), 1,250 GPM, 200 PSI. Perfil bajo para espacios reducidos. Distribuidor autorizado.
Familia: Monitores Industriales. Marca: Elkhart Brass. Flujo: 1,250 GPM (4,750 LPM) máx.. Certificaciones: FM Approved, NFPA 15.
¿Listo para avanzar con Stingray?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

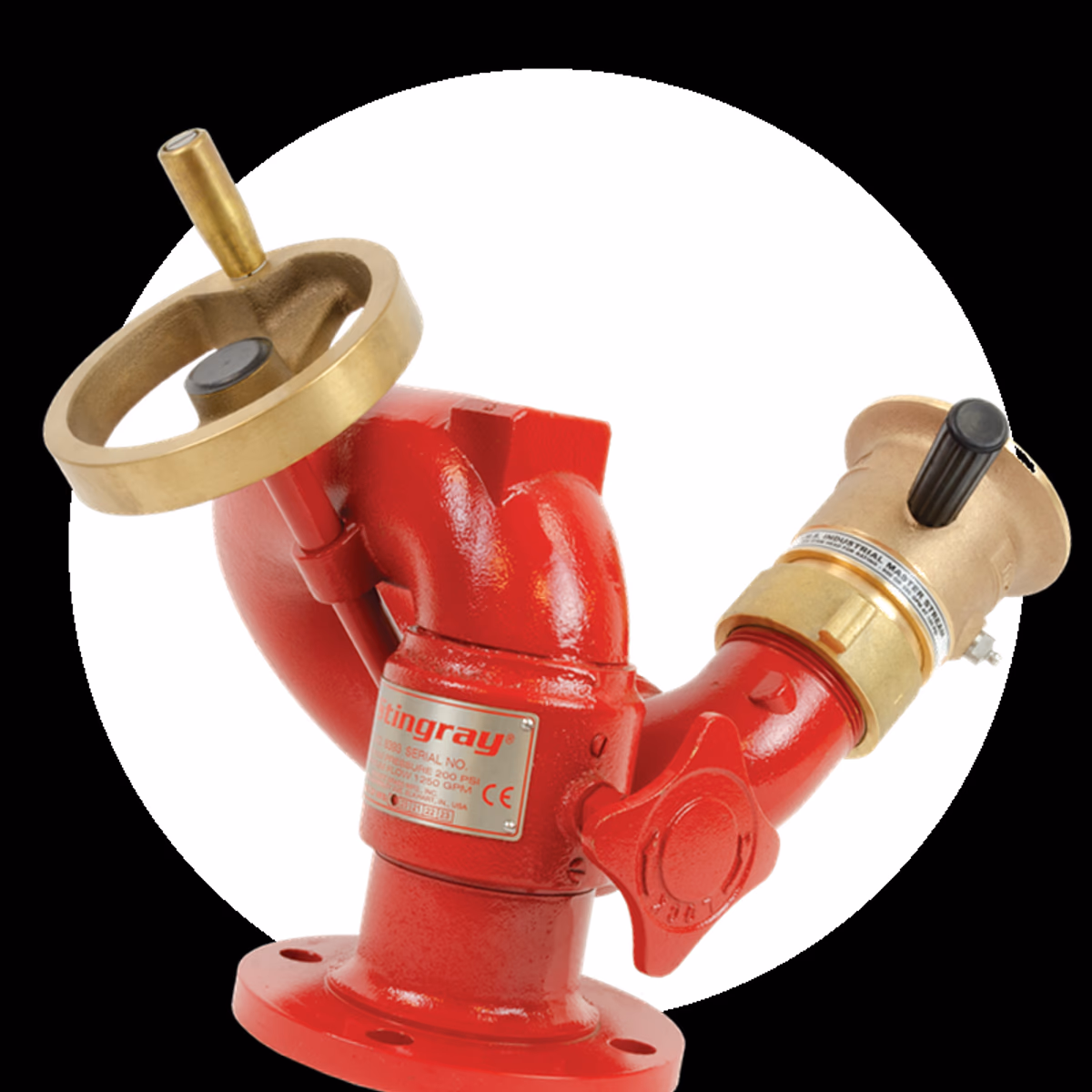

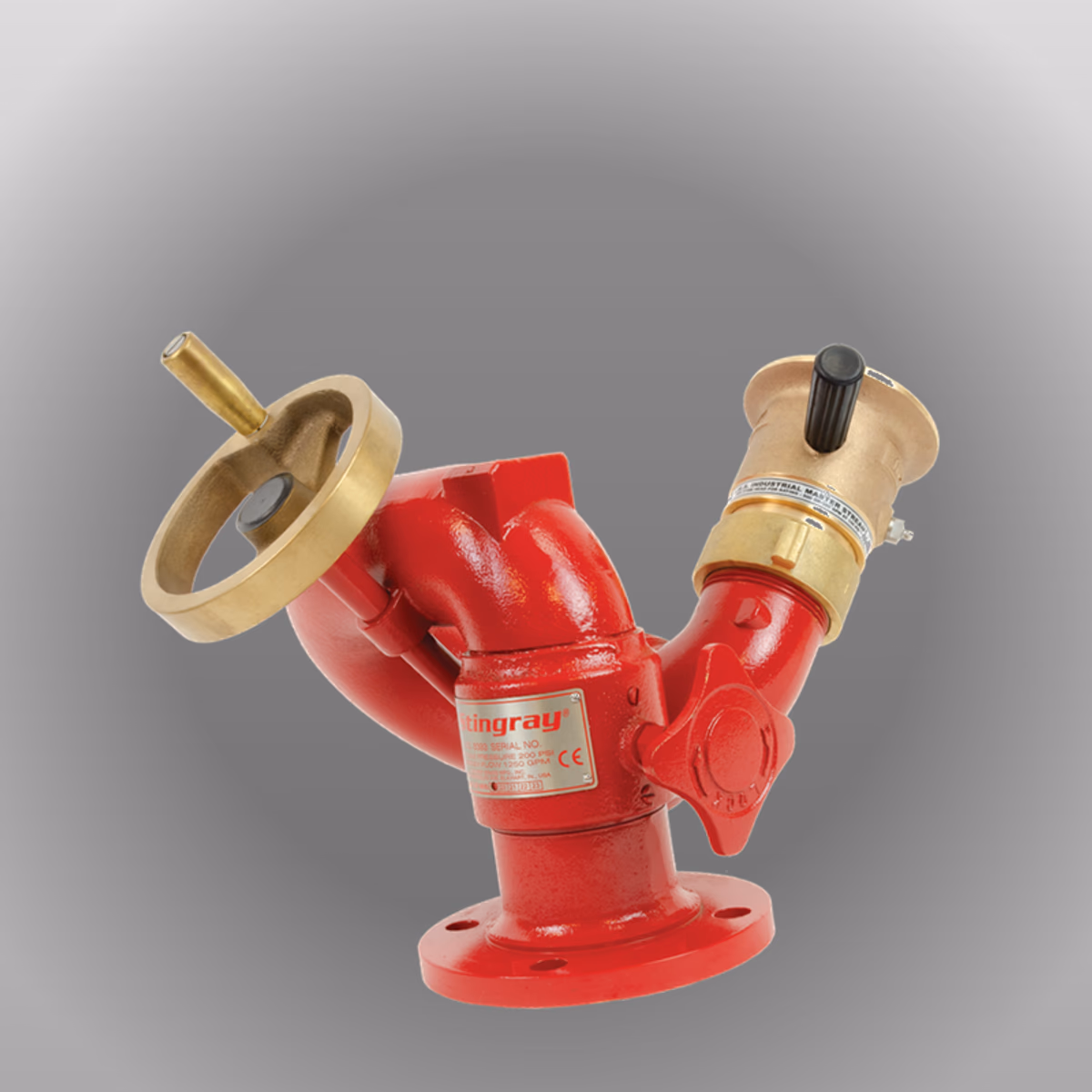

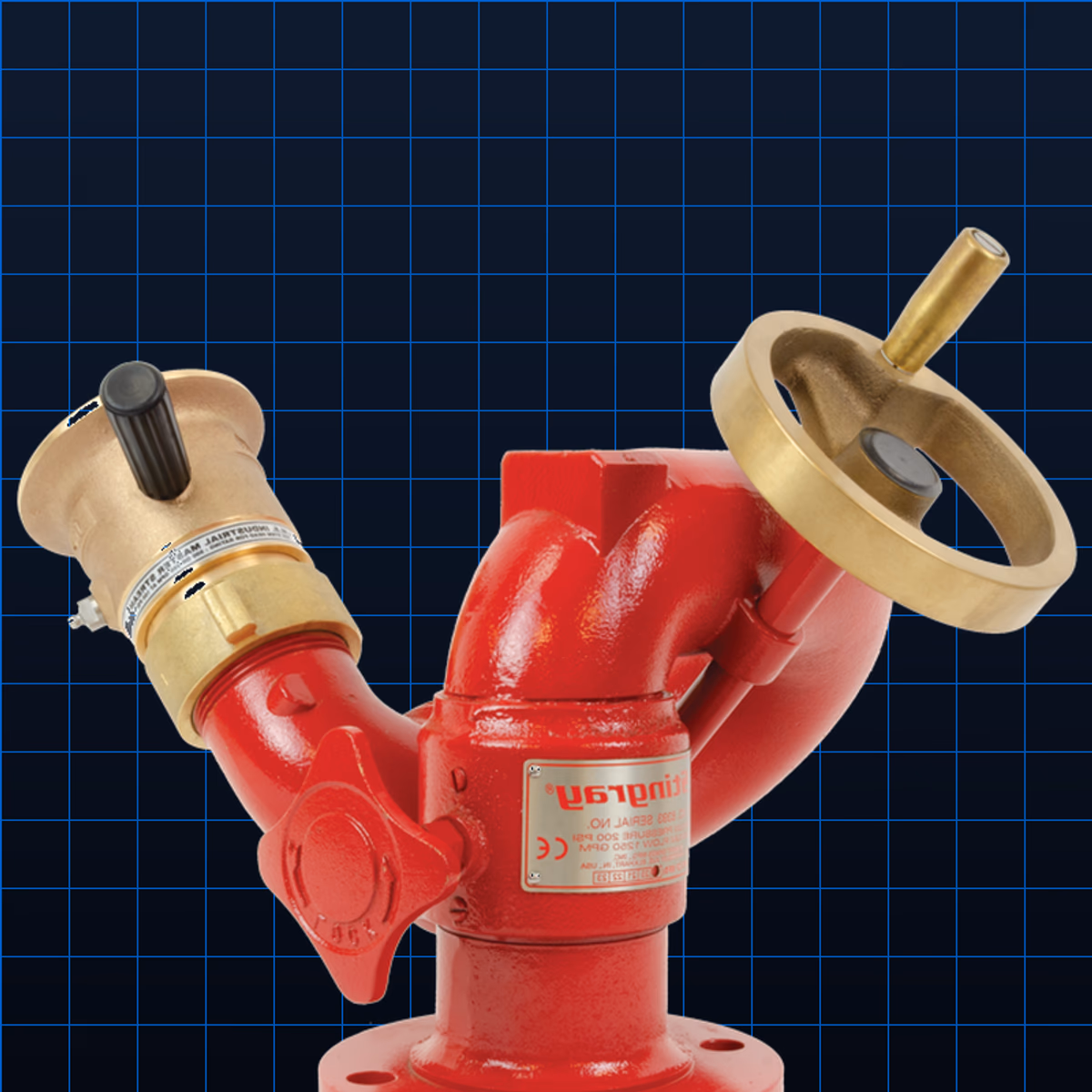

El Monitor Stingray™ de Elkhart Brass es un monitor industrial construido en latón resistente a la corrosión (rugged brass) para instalaciones fijas en refinerías, plantas petroquímicas y terminales de almacenamiento donde las condiciones ambientales —H₂S, vapores ácidos, atmósferas salinas— degradan materiales convencionales con mayor rapidez. Con un caudal de hasta 1,250 GPM (4,750 LPM) y presión máxima de trabajo de 200 PSI a través de un waterway de 3 pulgadas sin obstrucciones, el Stingray™ se especifica en proyectos donde la premisa de diseño es un equipo de bajo mantenimiento que funcione cuando se necesite.
| Parámetro | Valor |
|---|---|
| Caudal máximo | 1,250 GPM (4,750 LPM) |
| Presión máxima de trabajo | 200 PSI |
| Waterway | 3” sin obstrucciones (unobstructed) |
| Entrada / Salida | No publicadas por el fabricante |
| Giro horizontal | 360° continuo |
| Elevación | -60° a +90° |
| Material | Latón resistente a corrosión (rugged brass) |
| Actuación | Manual (handwheel para elevación) |
| Acabado | Resistente a corrosión marina e industrial |
| Compatibilidad | Agua, AFFF, AR-AFFF, FFFP |
| Certificaciones | FM Approved a FM 1421 |
| Peso | No publicado por el fabricante |
Latón resistente a la corrosión para ambientes severos. En instalaciones con presencia de H₂S, vapores de azufre y atmósferas marinas, el aluminio se degrada con mayor rapidez y el acero sin tratamiento sufre corrosión generalizada. El latón (rugged brass) del Stingray™ está construido para uso en ambientes corrosivos y de agua salada, permitiendo ciclos de mantenimiento más largos.
Componentes internos compatibles con el cuerpo de latón. Los componentes internos del Stingray™ —asientos de válvula, bujes de giro, sellos— están seleccionados para ser compatibles con el cuerpo de latón, reduciendo el riesgo de corrosión acelerada en las interfaces internas, causa frecuente de falla en monitores de materiales mixtos.
Waterway de 3 pulgadas sin obstrucciones. El paso interno del Stingray™ está libre de obstrucciones, lo que reduce la pérdida de carga respecto a diseños con reducciones o cambios de sección abruptos, manteniendo la integridad hidráulica del sistema.
1,250 GPM con presión máxima de 200 PSI. El Stingray™ entrega un caudal significativo en un monitor de latón FM Approved, permitiendo cubrir áreas amplias con menos puntos de instalación y reduciendo la complejidad de la red de tuberías del sistema de protección.
Compatibilidad con AFFF, AR-AFFF y FFFP. El latón es compatible con la totalidad de los concentrados de espuma contra incendio de uso industrial, incluyendo espumas formadoras de película acuosa resistentes a alcohol, lo que permite uso en instalaciones con almacenamiento de solventes o alcoholes sin cambio de materiales.
Diseño de bajo mantenimiento para servicio de largo plazo. El Stingray™ está construido para instalaciones donde el monitor puede permanecer inactivo por periodos prolongados entre activaciones reales y debe funcionar sin falla cuando se necesita, con un cuerpo de latón que no requiere tratamiento superficial adicional.
Gama de México es distribuidor autorizado de Elkhart Brass con bodega en Santa Fe CDMX y Querétaro. El Stingray™ se suministra sobre pedido con tiempo de entrega de 6 a 10 semanas según configuración; el servicio de cotización incluye ingeniería de aplicación completa —cálculo de alcance, selección de boquilla, layout de montaje y especificación de anclaje— sin costo adicional.
Aplicacion real
Referencia visual de montaje, orientacion y revision de un monitor en un entorno operativo real.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El latón resistente a la corrosión (rugged brass) del Stingray™ está diseñado por el fabricante específicamente para ambientes corrosivos y de agua salada. El aluminio anodizado, aunque resistente en entornos industriales terrestres, presenta mayor susceptibilidad a la corrosión de grieta y corrosión galvánica en ambientes marinos severos con alta concentración de cloruros, típicos en plataformas offshore y FPSOs. Por eso el Stingray™ se especifica en latón para este tipo de instalaciones, mientras que Elkhart Brass ofrece líneas de aluminio ligero (como el Vulcan™ o el Sidewinder™) para instalaciones terrestres estándar sin ese nivel de exposición. El fabricante también ofrece una variante del Stingray™ en aluminio (8393-A) para aplicaciones donde el peso es más determinante que la resistencia química.
Ambos son monitores industriales de latón FM Approved a FM 1421, con el mismo caudal máximo de 1,250 GPM (4,750 LPM) y presión máxima de trabajo de 200 PSI. El Stingray™ ofrece un rango de elevación más amplio (-60° a +90°) y variantes adicionales como montaje en hidrante (8393-H) o carro de cuatro ruedas (8393-FW). El Copperhead® ofrece un waterway de 3 pulgadas sin obstrucciones con álabes fundidos y está disponible en control por barra tiller, doble volante o con válvula integrada (8593-IV). La elección entre ambos depende del mecanismo de control y las variantes de montaje que requiera el proyecto, no de una diferencia de caudal.
Para muelles con manejo de productos químicos corrosivos, aplican principalmente: NFPA 15 para el diseño del sistema de agua (densidad de aplicación mínima, cobertura con traslape entre monitores), NFPA 11 cuando se usan agentes espumantes AFFF o AR-AFFF para productos inflamables, y API 2030 para terminales petroleros con almacenamiento en tierra asociado. En instalaciones marítimas con exposición a aceites vegetales, alcoholes o productos polares, verificar la compatibilidad del concentrado de espuma con el agente específico — el Stingray™ es compatible con AFFF, AR-AFFF y FFFP. Para puertos con regulación de la SCT (Secretaría de Comunicaciones y Transportes) en México, pueden aplicar normas adicionales para instalaciones portuarias que conviene verificar con el ingeniero del proyecto.
El fabricante no publica el peso del Stingray™ en su ficha técnica vigente; consulte el plano dimensional del modelo específico para el cálculo de carga de su proyecto. La base de montaje debe dimensionarse para soportar el peso estático más la fuerza de reacción hidrodinámica a caudal máximo: a 1,250 GPM, con boquilla operando a 200 PSI, la fuerza de reacción en chorro recto puede aproximarse con la fórmula F = 0.0333 × Q × √P, arrojando un valor cercano a 590 lb-f. El cálculo de anclaje y la especificación de la placa base son parte del servicio de ingeniería de aplicación que Gama de México incluye en la cotización del Stingray™, sin costo adicional.
