Elkhart Brass | Monitores Contra Incendios
Monitor industrial Spitfire™ Elkhart Brass en latón. FM Approved (FM 1421), 2,000 GPM, 200 PSI. Entornos corrosivos y agua de mar. Distribuidor autorizado.
Familia: Monitores Industriales. Marca: Elkhart Brass. Flujo: 2,000 GPM (7,550 LPM) máx.. Certificaciones: FM Approved.
¿Listo para avanzar con Spitfire?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

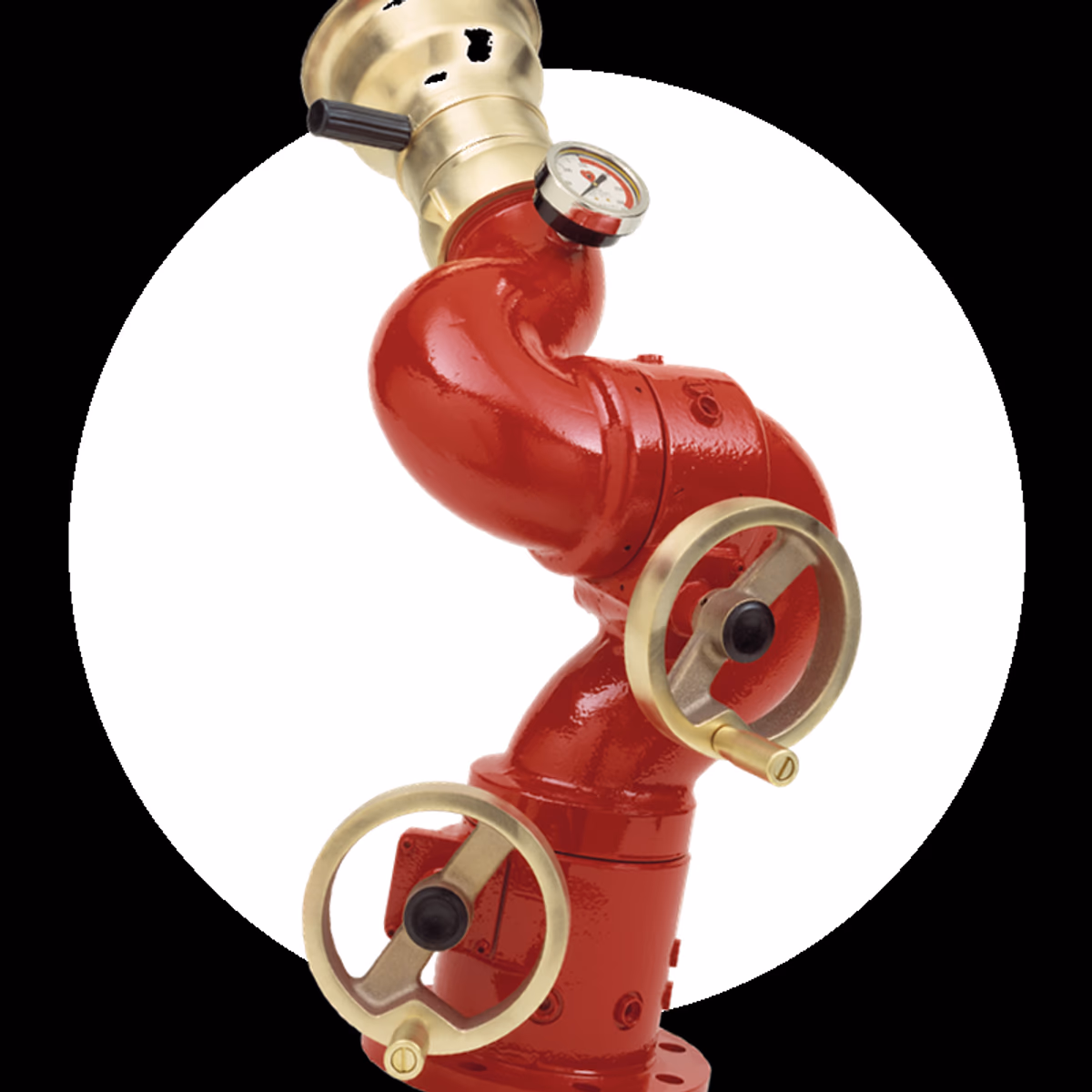

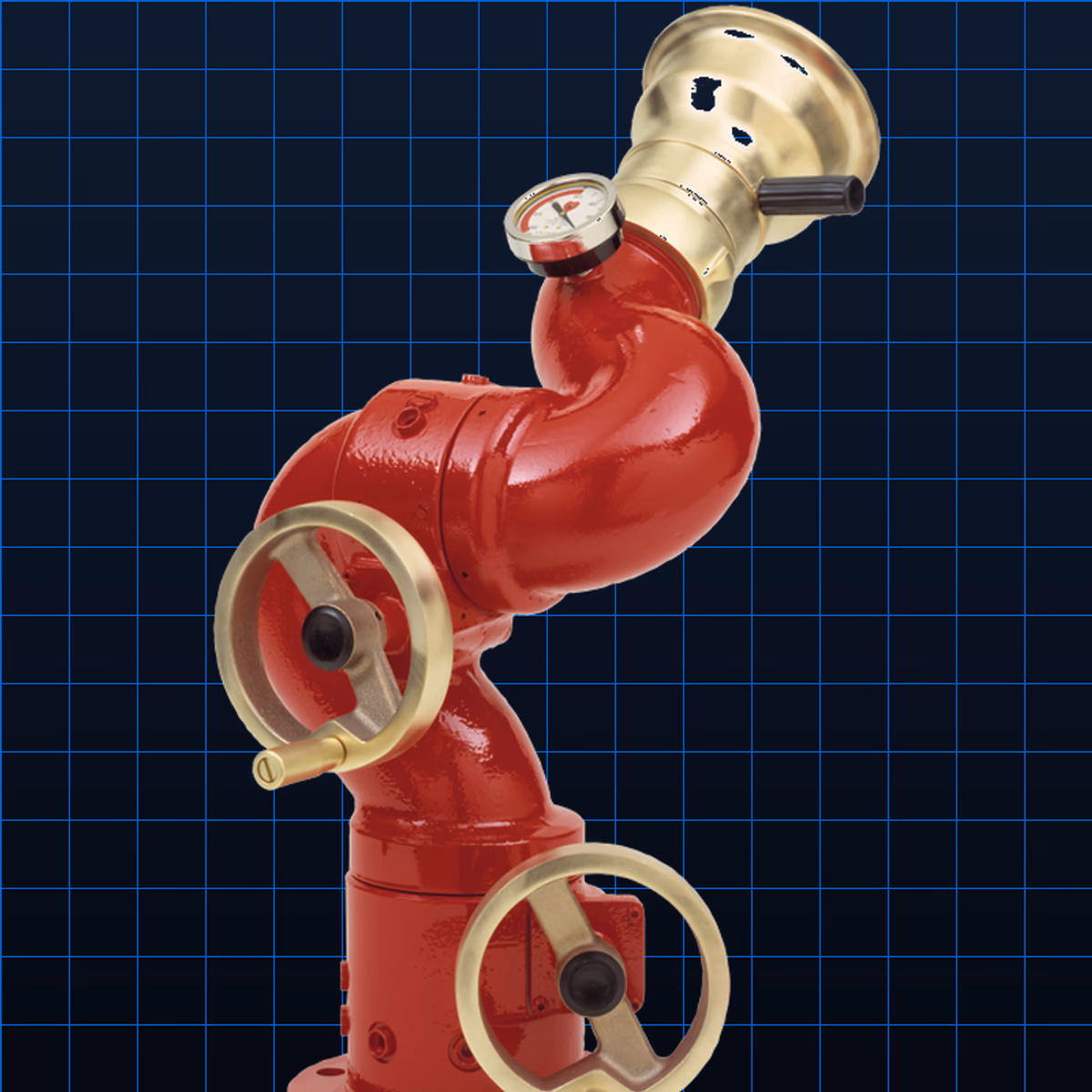

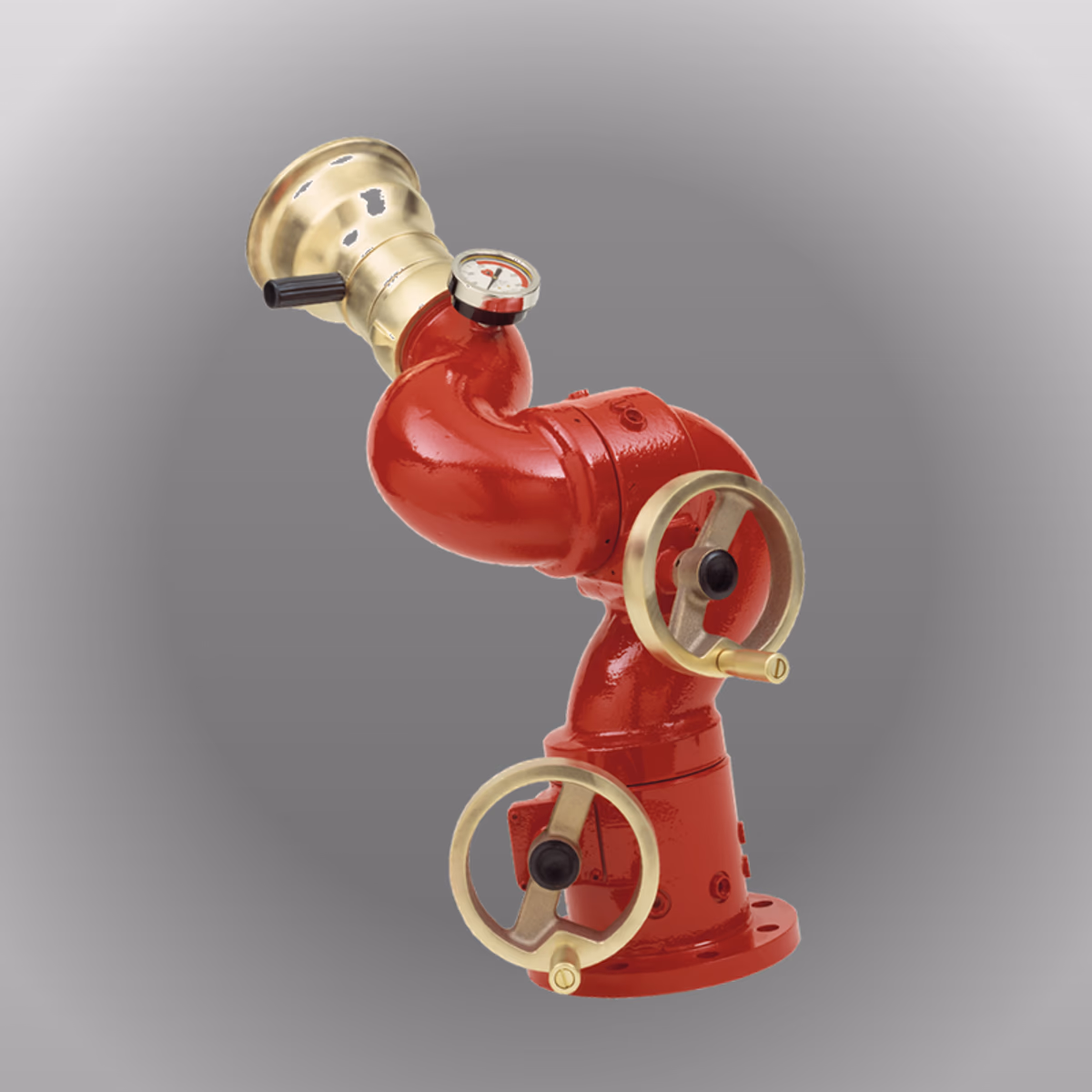

El Monitor Spitfire™ de Elkhart Brass es un monitor industrial manual de latón resistente a la corrosión (rugged brass), con capacidad de hasta 2,000 GPM (7,550 LPM) y presión máxima de trabajo de 200 PSI, disponible en control por barra tiller (8394-121, “Big Stick”) o doble volante (8394-02). Su waterway de 4 pulgadas con álabe fundido (cast-in vane) reduce la turbulencia interna, y su rotación horizontal continua de 360° permite cobertura completa sin reposicionar el cuerpo del monitor. Diseñado para instalaciones industriales que requieren un monitor manual FM Approved de alto caudal y bajo mantenimiento: diques de contención, subestaciones eléctricas y plantas de proceso de riesgo medio a alto.
| Parámetro | Valor |
|---|---|
| Caudal máximo | 2,000 GPM (7,550 LPM) |
| Presión máxima de trabajo | 200 PSI |
| Waterway | 4” con álabe fundido (cast-in vane) |
| Entrada / Salida | No publicadas por el fabricante |
| Giro horizontal | 360° continuo |
| Elevación | -45° a +90° |
| Material | Latón resistente a corrosión (rugged brass) |
| Actuación | Manual (doble volante o barra tiller) |
| Compatibilidad | Agua, AFFF |
| Certificaciones | FM Approved a FM 1421 · CE Certified |
| Peso | No publicado por el fabricante |
Alto caudal en un monitor manual de latón. Con 2,000 GPM (7,550 LPM), el Spitfire™ es el monitor manual de mayor caudal de la línea de latón industrial FM Approved de Elkhart Brass, por encima del Copperhead® y del Stingray™ (1,250 GPM cada uno). Cuando el análisis hidráulico exige alto caudal en un monitor de bajo mantenimiento y resistente a la corrosión, el Spitfire™ es la opción técnica.
Latón resistente a la corrosión. El cuerpo en latón (rugged brass) del Spitfire™ está construido para instalaciones en ambientes corrosivos y de agua salada, sin requerir el tratamiento superficial adicional que necesitan otros materiales en esas condiciones.
Waterway de 4 pulgadas con álabe fundido. El diseño interno con álabe fundido (cast-in vane) orienta el flujo y reduce la turbulencia, favoreciendo un chorro más coherente y con menor pérdida de carga a través del cuerpo del monitor.
Rango de elevación -45° a +90° para posiciones no convencionales. La capacidad de apuntar hacia abajo desde una posición elevada —como una estructura sobre un dique de contención— hace que el Spitfire™ sea apropiado para montajes donde el punto de protección está a nivel de piso y el monitor está instalado por encima.
Disponible en control por barra tiller o doble volante. El Spitfire™ se ofrece en versión 8394-121 con control por barra tiller (“Big Stick”), pensada para ajuste rápido de posición, y en versión 8394-02 con doble volante para control independiente de giro y elevación. Ambas versiones son compatibles con el sistema WPO-2000 para oscilación horizontal automatizada sin unidad de control eléctrico.
Respaldo técnico local con stock en bodega nacional. Gama de México mantiene el Spitfire™ en inventario y cuenta con refacciones compatibles, garantizando disponibilidad de mantenimiento sin tiempos de importación para instalaciones en operación continua.
Gama de México es distribuidor autorizado de Elkhart Brass con bodega en Santa Fe CDMX y Querétaro. Los modelos estándar del Spitfire™ están disponibles en 3 a 4 semanas; la cotización incluye asesoría en la selección del modelo correcto según la aplicación específica, ficha técnica del fabricante y certificados FM y CE vigentes sin costo adicional.
Aplicacion real
Referencia visual de montaje, orientacion y revision de un monitor en un entorno operativo real.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
Los tres son monitores manuales de latón FM Approved a FM 1421, pero el Spitfire™ tiene el mayor caudal de los tres: hasta 2,000 GPM (7,550 LPM), frente a 1,250 GPM del Stingray™ y del Copperhead®. Cuando el análisis hidráulico exige el caudal más alto disponible en un monitor manual de latón, el Spitfire™ es la opción técnica. El Stingray™ y el Copperhead® se diferencian entre sí por el mecanismo de control y las variantes de montaje disponibles (hidrante, carro de cuatro ruedas, válvula integrada), no por el caudal, ya que ambos comparten el mismo límite de 1,250 GPM.
El Spitfire™ tiene una presión máxima de trabajo de 200 PSI. El alcance real del chorro depende de la boquilla seleccionada, la presión residual disponible en el monitor y el ángulo de elevación empleado; verifique las curvas de desempeño específicas del modelo y boquilla con el fabricante o con Gama de México antes de finalizar el diseño. NFPA 15 Sección 7 establece los criterios de cobertura para protección de equipos de proceso, y API 2030 Sección 5 recomienda verificar el traslape de cobertura entre monitores adyacentes.
El Spitfire™ tiene un rango de elevación de -45° a +90°, suficiente para ataque a nivel de piso desde posiciones elevadas típicas (mezzanines, estructuras sobre diques). El montaje en posición no estándar (lateral o invertido) requiere revisión de las cargas de la base con el ingeniero estructural del proyecto; consulte con el fabricante o con Gama de México si su aplicación requiere una configuración de montaje especial.
El Spitfire™ está disponible en dos configuraciones: el modelo 8394-02 con doble volante, que permite control independiente y preciso del giro horizontal y la elevación, apropiado para instalaciones fijas de operación frecuente; y el modelo 8394-121 con barra tiller ('Big Stick'), que permite ajuste más rápido de la posición con una sola palanca. Ambas versiones son compatibles con el sistema WPO-2000 de Elkhart Brass para oscilación horizontal automatizada sin unidad de control eléctrico. El cuerpo de latón resistente a la corrosión del Spitfire™ es apropiado para instalaciones costeras o con presencia de H₂S en ambas configuraciones de control.
