Siamesa 9703 de Elkhart Brass, aluminio, tres entradas de 2.5 pulgadas, salida Storz de 5 pulgadas, válvula de alivio integrada.
Familia: Toma Siamesa FDC. Marca: Elkhart Brass. Flujo: No publicado por el fabricante. Certificaciones: Validar por ficha.
¿Listo para avanzar con 9703?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.
La conexión 9703 de Elkhart Brass es el modelo de mayor número de entradas dentro de su familia Clappered Siamese: tres entradas independientes de 2.5 pulgadas hembra giratoria, cada una con clapeta de retención automática de carga por resorte, reunidas en una sola salida Storz de 5.0 pulgadas. Está construida en aluminio e incluye una válvula de drenaje integrada de 0.75 pulgadas y una válvula de alivio de presión ajustable integrada.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | 9703 |
| Material del cuerpo | Aluminio |
| Entradas | (3) 2.5 pulgadas hembra giratoria |
| Salida | Storz 5.0 pulgadas |
| Diseño de clapeta | Independent spring loaded clappered siamese design; material no publicado |
| Válvula de alivio de presión | Integrada y ajustable; rango no publicado |
| Válvula de drenaje | Integrada, 0.75 pulgadas |
| Presión de trabajo | No publicada por el fabricante |
| Certificaciones | No publicadas por el fabricante |
Cada una de las tres entradas tiene su propia clapeta de retención independiente, con carga de resorte, que se abre al conectar una manguera y aplicar presión, y cierra al desconectar. Esto permite conectar hasta tres unidades de bombeo simultáneamente sin que una entrada libre comprometa la presión del sistema.
Gama de México es distribuidor de Elkhart Brass en la República Mexicana, con disponibilidad del modelo 9703. Nuestro equipo técnico puede colaborar en la verificación del caudal de diseño y los criterios de instalación de su proyecto. Contáctenos para cotización y asesoría técnica.

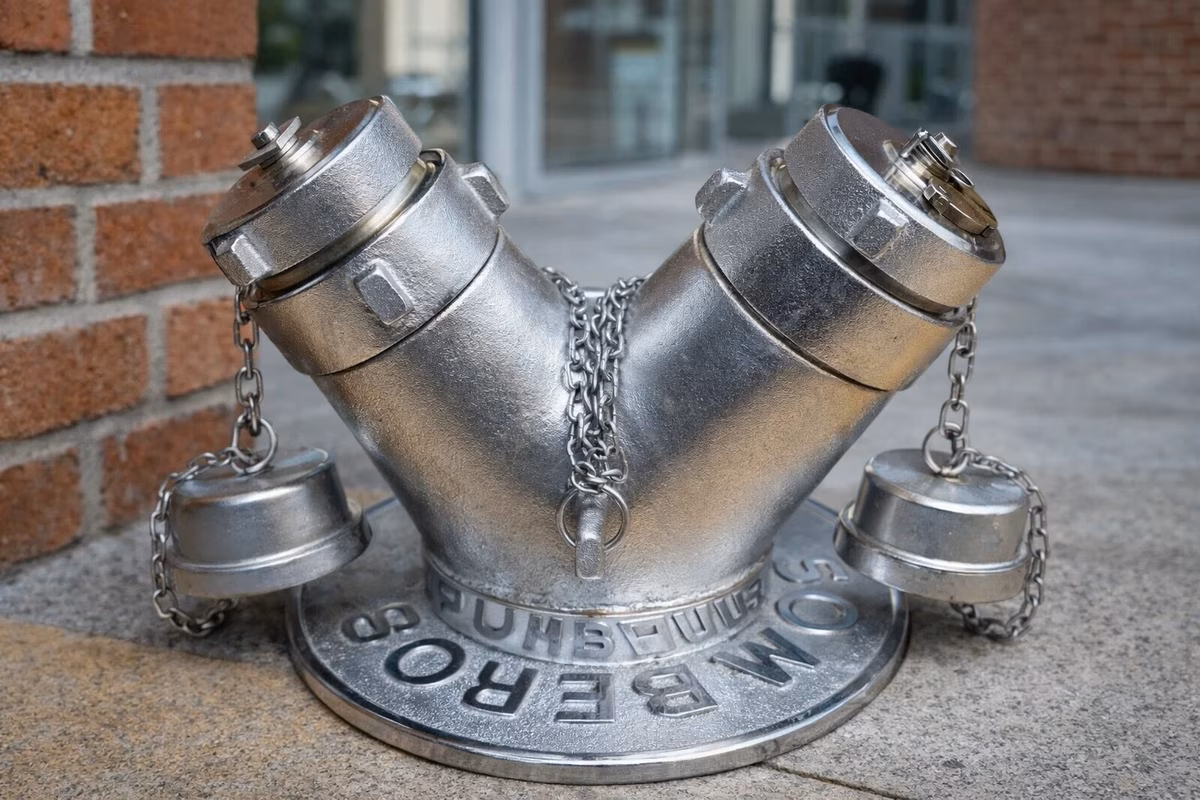

Aplicacion real
Referencia de revision de roscas, empaques y acoples antes de integrar herrajes al sistema.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
Dentro de la familia Clappered Siamese, el modelo 9703 es el único con tres entradas de 2.5 pulgadas hembra giratoria, reunidas en una sola salida Storz de 5.0 pulgadas. El Model 4A y el Model 4 de la misma familia tienen dos entradas.
No. Elkhart Brass publica una única salida Storz de 5.0 pulgadas para el 9703, no una salida bridada ANSI. Si su sistema requiere conexión bridada, consulte con nuestro equipo técnico sobre adaptadores compatibles, ya que esa configuración no forma parte de la ficha oficial del 9703.
El 9703 incluye una válvula de alivio de presión ajustable integrada, además de la válvula de drenaje de 0.75 pulgadas que comparte con el Model 4A y el Model 4. Elkhart Brass no publica el rango de ajuste de esa válvula de alivio.
Hasta tres, uno por cada entrada. Elkhart Brass no publica una capacidad de caudal en GPM para este modelo; la coordinación de cuántas unidades conectar y en qué orden corresponde al jefe de operaciones del cuerpo de bomberos en la escena.
