Monitor Elkhart 294-11, designación ligada al Copperhead 8593-03. 1,250 GPM, 200 PSI, latón. Certificación CE (PED). Refinerías y petroquímica.
Familia: Monitor Tipo Corazón. Marca: Elkhart Brass. Flujo: 1,250 GPM (4,750 LPM) máx.. Certificaciones: CE (PED).
¿Listo para avanzar con 294-11?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

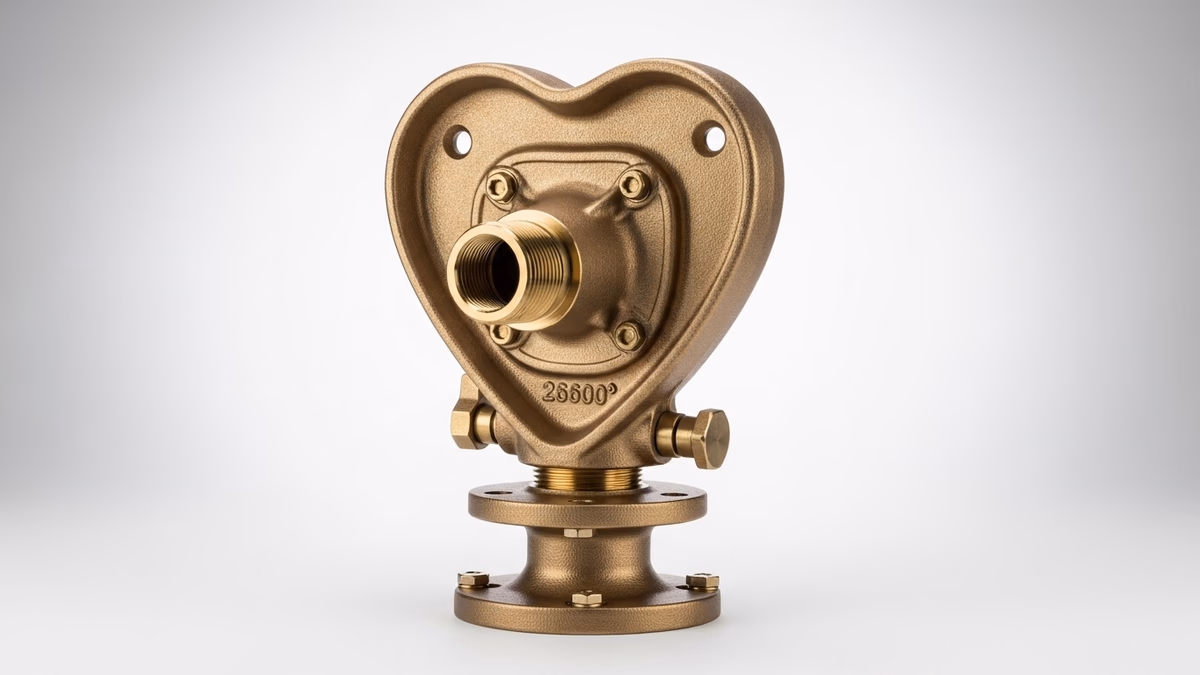

El monitor fijo tipo corazón Elkhart Brass 294-11 entrega de 350 a 1,250 GPM con un alcance efectivo de hasta 270 pies (82 m) y una elevación vertical de 150°, estableciéndolo como el equipo de referencia para refinerías, plantas petroquímicas e instalaciones offshore que exigen certificación FM y máxima cobertura geométrica desde un punto fijo. Fabricado en bronce fundido por el fabricante de equipos contra incendio con mayor trayectoria en América del Norte, el modelo 294-11 es aceptado sin excepción por aseguradoras internacionales de alto riesgo industrial.
| Característica | Especificación |
|---|---|
| Caudal máximo | 1,250 GPM (4,731 LPM) |
| Rango de flujo | 1,250 GPM |
| Entrada | Base bridada 4” ANSI 150# cara realzada (RF) |
| Salida | 2½” macho rosca NSHT |
| Giro horizontal | 360° continuo — volante ajustable |
| Elevación vertical | 150° — volante ajustable |
| Material | Bronce fundido |
| Cremalleras | Una — control de elevación vertical con volante |
| Presión de operación | 75 PSI (5.17 bar) nominal |
| Presión máxima | 300 PSI (20.7 bar) |
| Alcance efectivo | 270 ft (82 m) a caudal máximo |
| Patrones de descarga | Chorro directo / niebla 30° / niebla fina 90° |
| Acabado | Anticorrosivo rojo bermellón |
| Certificaciones | FM Approved, UL Listed |
Gama de México distribuye el Elkhart Brass 294-11 con cobertura nacional desde bodegas en CDMX y Querétaro. Solicite cotización con ficha técnica FM, certificados originales de fábrica y asesoría de ingeniería para el dimensionamiento de su sistema de monitores.
Aplicacion real
Referencia visual de montaje, orientacion y revision de un monitor en un entorno operativo real.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
La aprobación FM (Factory Mutual) es el requisito de diseño que impone FM Global —la aseguradora industrial más grande del mundo— para validar la cobertura de pólizas en instalaciones de alto riesgo como refinerías y plantas petroquímicas. Sin equipos FM Approved, la aseguradora puede rechazar una reclamación argumentando que el sistema no cumplía las especificaciones de diseño de la póliza, dejando al operador sin compensación por el siniestro. En México, un número creciente de operadores privados de hidrocarburos con pólizas FM Global especifica el 294-11 por este motivo. Adicionalmente, el listado UL es requisito de ciertas normas NOM y condición de cumplimiento en instalaciones bajo regulación ASEA.
Ambos modelos cubren un rango de caudal similar —250 a 1,000 GPM el 2C de Gama de México y 350 a 1,250 GPM el Elkhart 294-11— con conexión bridada de 4" ANSI 150, pero no deben tratarse como equivalentes automáticos en una licitación. Las aprobaciones FM Approved o UL Listed se otorgan por modelo específico y pueden actualizarse, por lo que antes de especificar cualquiera de los dos equipos conviene solicitar a Gama de México la ficha técnica y la documentación de certificación vigente del modelo exacto que finalmente se va a cotizar. Si la licitación exige una certificación FM o UL puntual, resuélvalo con esa documentación en mano; si no hay ese requisito, el criterio de selección debe basarse en caudal, alcance, presión disponible en la red y presupuesto.
El giro vertical adicional de 30° permite al operador apuntar el chorro hacia el punto de quema en la válvula de alivio ubicada en la parte superior del tanque (a 15–20 m de altura) sin reubicar el monitor de su anclaje. También permite descargar espuma AFFF directamente sobre el techo flotante de un tanque de techo cónico cuando hay un incendio en el sello, ángulo que no se alcanza con 120° de elevación desde la posición perimetral estándar. Esta capacidad reduce el número de posiciones de monitor necesarias y simplifica la ingeniería del sistema.
A 1,000 GPM, el Elkhart 294-11 requiere una presión residual de aproximadamente 80 a 90 PSI en la entrada bridada (4" ANSI 150), según las curvas de rendimiento de fábrica. Para el caudal máximo de 1,250 GPM, la presión requerida sube a 100–110 PSI residual. El cálculo hidráulico de la red de hidrantes debe garantizar que en el punto más desfavorable (monitor más alejado de la bomba) se mantenga al menos 75 PSI residual bajo el escenario de diseño simultáneo. Gama de México ofrece revisión del cálculo hidráulico para proyectos con el Elkhart 294-11.
