Elkhart Brass | Gabinetes e Hidrantes
Estación de manguera con carrete oscilante 180° y despliegue automático. Manguera 1.5" x 30m, boquilla ajustable cromada. Stock en México.
Familia: Estaciones de Manguera. Marca: Elkhart Brass. Flujo: 100 PSI máx salida. Certificaciones: NFPA 14, NFPA 1963.
¿Listo para avanzar con EST-MAN-180?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.
La Estación de Manguera EST-MAN-180 de Elkhart Brass cuenta con carrete oscilante de 180°, manguera 1.5” × 30 m a 300 PSI y boquilla ajustable de bronce cromado, proporcionando una cobertura de hasta 39.7 m de radio por punto de instalación. Compatible con sistemas standpipe Class II y Class III según NFPA 14, está diseñada para que cualquier ocupante pueda activarla sin entrenamiento especializado: basta jalar la manguera para que el carrete gire, se despliegue y el flujo quede disponible de inmediato.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | EST-MAN-180 |
| Material del carrete | Acero galvanizado, diámetro 18” |
| Manguera | 1.5” × 30 m, 300 PSI de trabajo |
| Boquilla | Bronce cromado ajustable 1.5” NST (chorro sólido a neblina) |
| Válvula de control | Globo o compuerta, 1.5” NST |
| Presión máx. de salida | 100 PSI (NFPA 14) |
| PRV requerida | Sí, cuando presión estática supera 175 PSI |
| Giro del carrete | 180° (brazo oscilante) |
| Radio de cobertura | 39.7 m (130 ft) por estación |
| Conexión de entrada | 1.5” NST/NH |
| Montaje | A muro directo o interior de gabinete |
El carrete oscilante es el elemento central de la estación y define su capacidad de respuesta en una emergencia. El brazo giratorio está montado sobre un pivote de acero que permite un arco de rotación de 180°, lo que le permite orientarse hacia cualquier dirección dentro del semiplano frente al muro sin necesidad de herramientas ni ajustes previos.
Al jalar la manguera, el peso y la tensión del tirón hacen girar el brazo del carrete libremente hasta alinearse con la dirección de ataque. En la versión automática, este mismo movimiento de rotación acciona el mecanismo de apertura de la válvula integrada: el giro del carrete transmite la fuerza a una leva que abre la válvula en menos de un cuarto de vuelta, entregando flujo de agua sin que el operador deba manipular ningún control adicional. En la versión manual, la válvula exterior de globo o compuerta se opera por separado antes o después de desplegar la manguera.
NFPA 14 Sección 7.10 establece que las estaciones de manguera deben instalarse de modo que toda el área protegida pueda ser alcanzada con la manguera completamente desplegada. El carrete oscilante de 180° es el mecanismo que hace posible este requisito desde un único punto de anclaje, pues permite dirigir el chorro hacia cualquier ángulo del área de cobertura sin descolgar ni transportar el equipo.
Gama de México distribuye estaciones de manguera Elkhart Brass con entrega a toda la República Mexicana. Nuestro equipo técnico asesora en el diseño del sistema standpipe, selección de PRV y cumplimiento normativo NFPA 14 / NOM-002. Contáctenos para cotización y soporte de ingeniería.

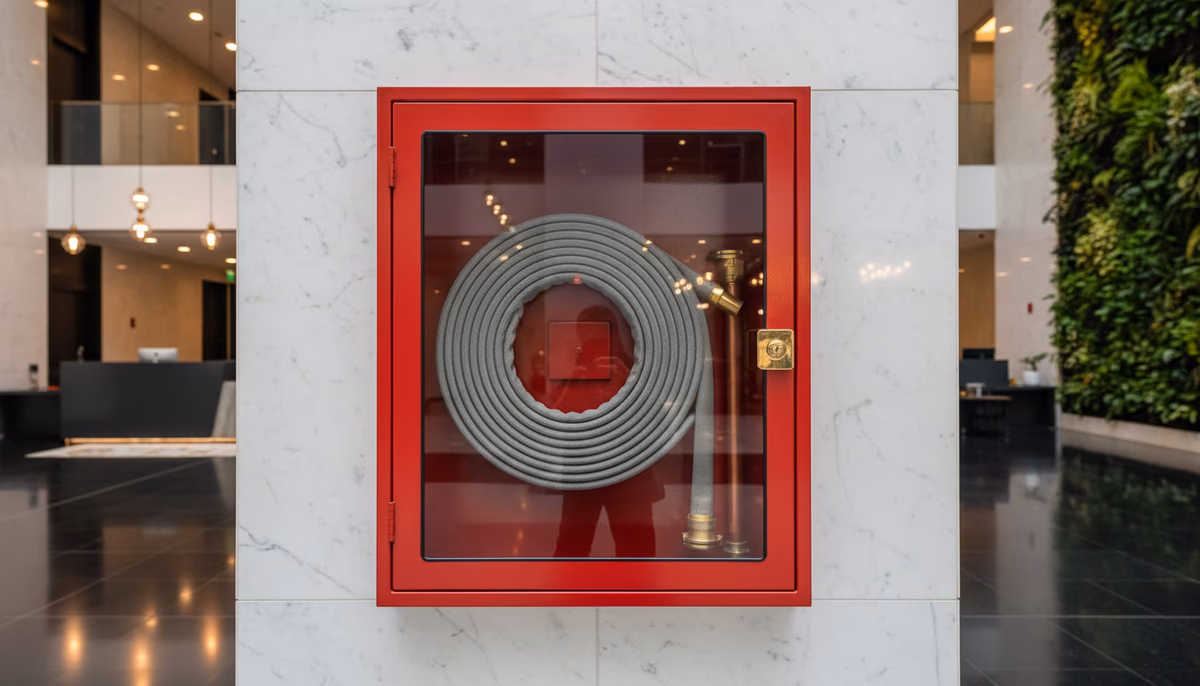

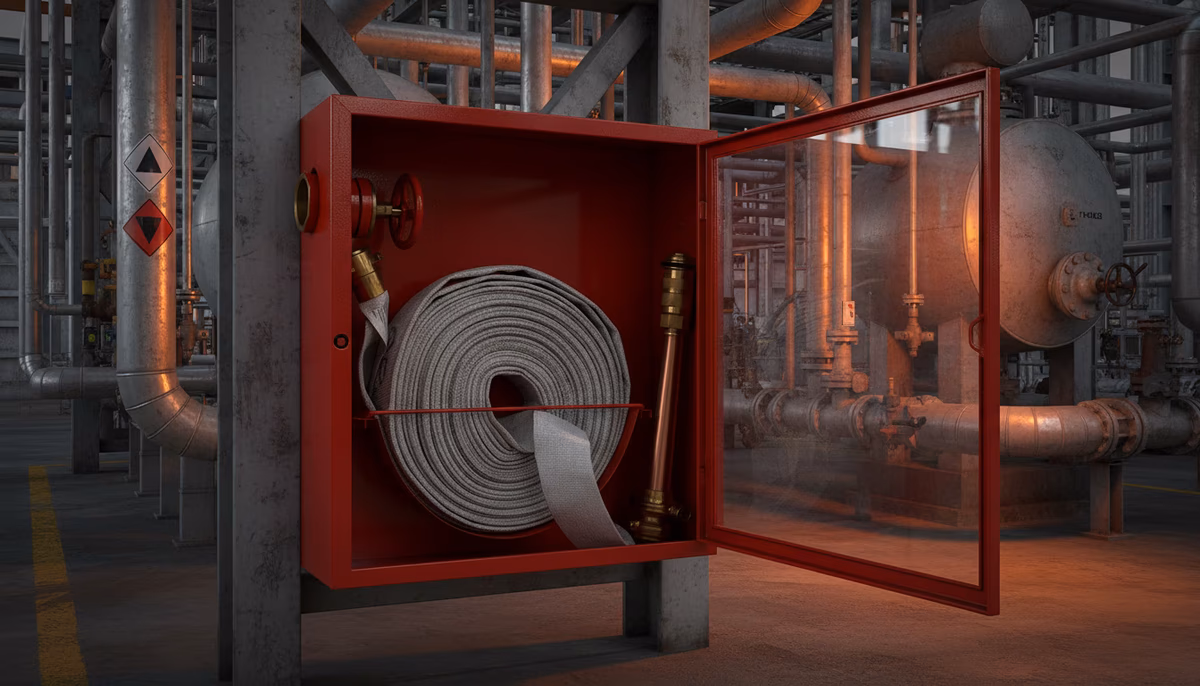

Aplicacion real
Contexto de accesibilidad, estado de manguera y revision de gabinete en edificio o planta.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
NFPA 14 define una hose station como el conjunto de carrete oscilante, manguera, boquilla y válvula de control montados en pared, sin el recinto metálico cerrado del gabinete. Un gabinete contra incendios es el mismo equipo alojado dentro de un cuerpo metálico con puerta. La estación de manguera sin gabinete es la elección correcta cuando el estético del espacio no es prioritario, cuando el carrete debe ser visible para inspección permanente, o cuando el presupuesto es más ajustado. El gabinete protege el equipo del polvo, impactos y vandalismo, y mejora la estética del espacio, por lo que es preferido en edificios comerciales y de oficinas.
El brazo del carrete oscilante está montado sobre un pivote que permite un arco de rotación de 180°, orientando la manguera hacia cualquier dirección dentro del semiplano frente al muro sin necesidad de retirar el carrete de su punto de anclaje. Un carrete fijo obliga al operador a jalar la manguera en línea recta desde el punto de instalación, lo que limita el ángulo de ataque y puede generar bucles o nudos si el incendio está en un ángulo diferente al de salida del carrete. NFPA 14 Sección 7.10 no exige carrete oscilante, pero la práctica estándar en México es especificarlo porque aumenta la cobertura efectiva y reduce el tiempo de despliegue en emergencia.
NFPA 14 Sección 7.8.1 exige PRV cuando la presión estática en la salida de la estación de manguera supera 175 PSI, para garantizar que la presión de salida en la boquilla no exceda los 100 PSI establecidos como límite de maniobrabilidad segura para un ocupante no entrenado. En edificios de más de 10 pisos con standpipe alimentado por bomba de alta presión, los pisos inferiores frecuentemente presentan presiones estáticas de 200–300 PSI que requieren PRV por piso. La PRV se instala entre el riser y la válvula angular de la estación, y debe inspeccionarse y calibrarse conforme NFPA 25 Capítulo 13.
