Elkhart Brass | Conexiones y Herrajes
Siamesa con clapetas de Elkhart Brass, dos o tres entradas de 2.5 pulgadas. Modelos 4A, 4 y 9703. Retención automática por entrada.
Familia: Toma Siamesa FDC. Marca: Elkhart Brass. Flujo: No publicado por el fabricante. Certificaciones: Validar por ficha.
¿Listo para avanzar con Clappered Siamese?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.

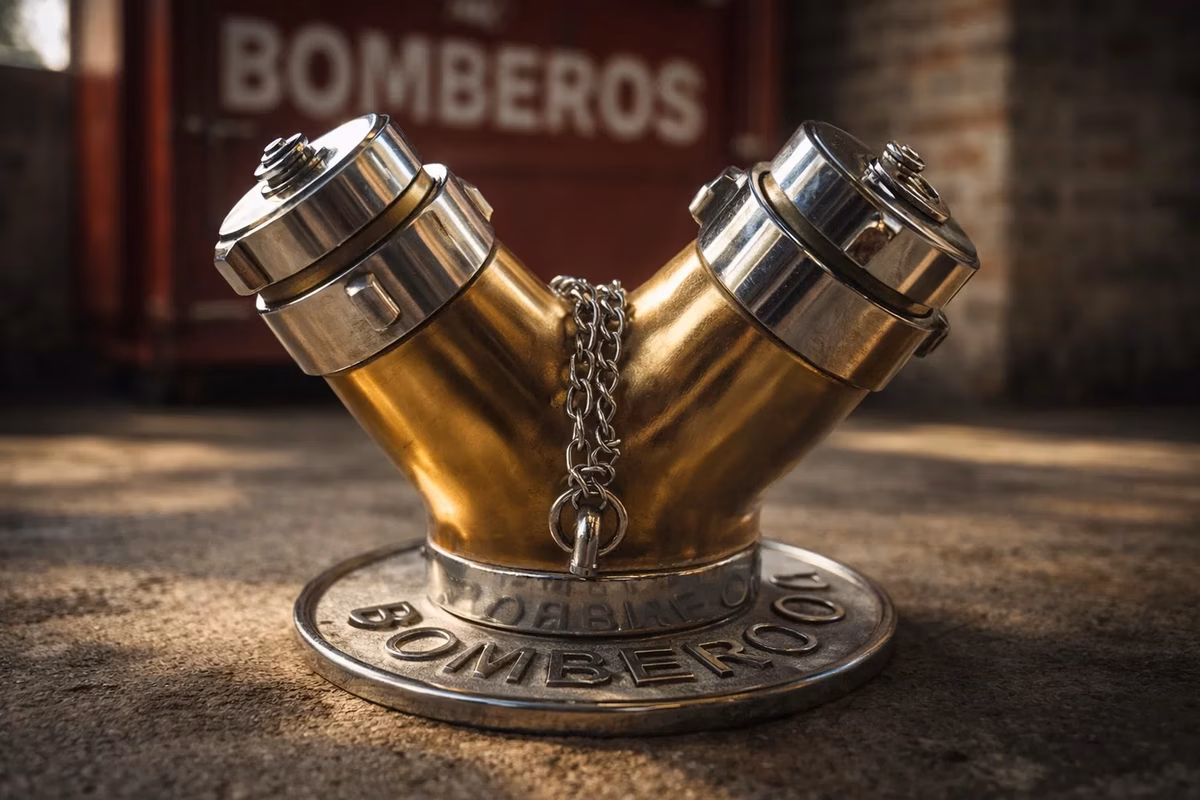

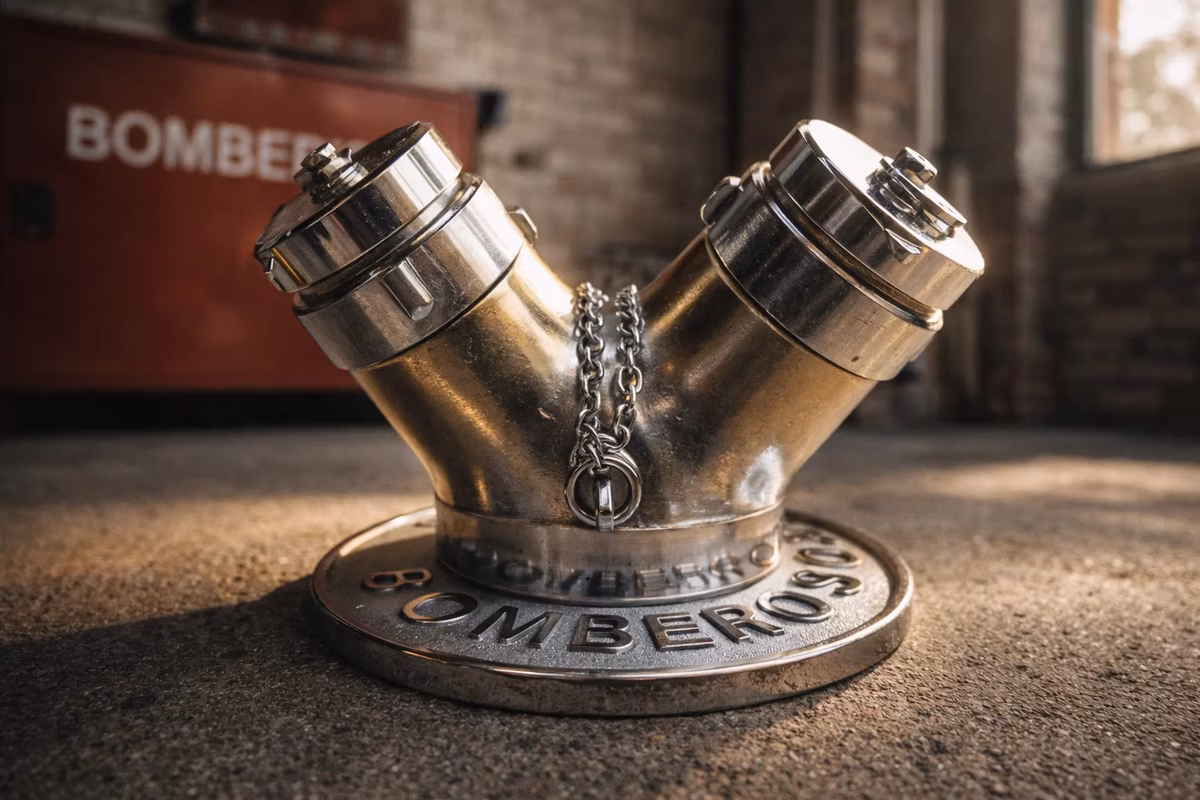

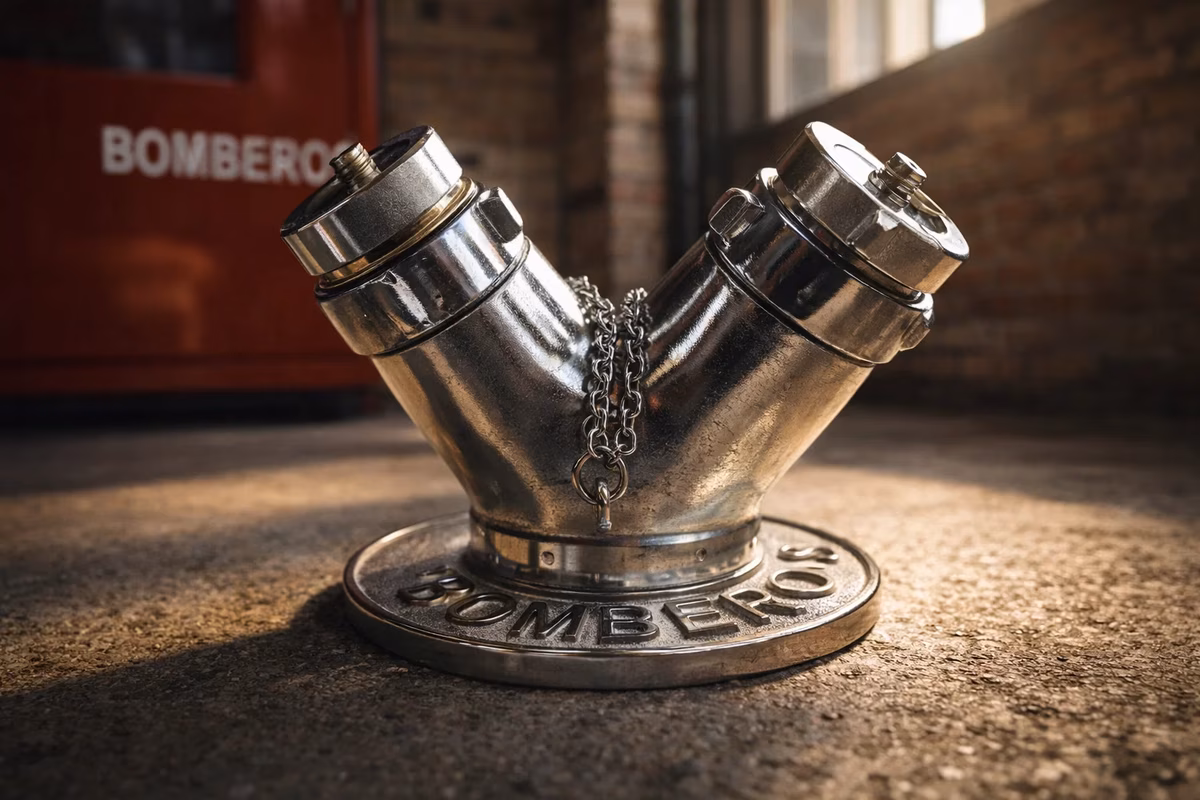

La Siamesa Clappered de Elkhart Brass es una familia de conexiones que reúnen dos o tres entradas de manguera en una sola salida, con clapetas que actúan como retención automática en cada entrada: se abren cuando el bombero conecta la manguera y aplica presión, y cierran por gravedad al desconectar, sin acción adicional del operador. La familia incluye el Model 4A (aluminio, dos entradas), el Model 4 (bronce, dos entradas) y el 9703 (aluminio, tres entradas, con válvula de alivio de presión integrada).
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelos | Model 4A, Model 4, 9703 |
| Material del cuerpo | Aluminio (4A, 9703) o bronce (Model 4) |
| Entradas — Model 4A / Model 4 | (2) 2.5 pulgadas hembra giratoria |
| Entradas — 9703 | (3) 2.5 pulgadas hembra giratoria |
| Salida — Model 4A | 2.5”, 3.0” macho, o 4.0”/5.0” Storz |
| Salida — Model 4 | 2.5” o 3.0” macho |
| Salida — 9703 | Storz 5.0 pulgadas |
| Diseño de clapeta | ”Single swinging” (4A/4) o “independent spring loaded” (9703); material no publicado |
| Características adicionales | Asa de cuero y válvula de drenaje de 0.75” (4A/4); válvula de drenaje de 0.75” y válvula de alivio ajustable (9703) |
| Presión de trabajo | No publicada por el fabricante |
| Certificaciones | No publicadas por el fabricante |
Cada entrada tiene su propia clapeta: en reposo permanece cerrada, evitando el drenaje del sistema; al conectar una manguera y aplicar presión, la clapeta se abre y permite el flujo. Esto permite conectar una sola manguera y comenzar a alimentar de inmediato, sin esperar a conectar la segunda o tercera entrada.
Gama de México es distribuidor de Elkhart Brass en México. Nuestro equipo técnico asesora en la selección entre Model 4A, Model 4 y 9703 según la configuración de entradas y salida que requiera su proyecto. Contáctenos para cotización y disponibilidad.
Aplicacion real
Referencia de revision de roscas, empaques y acoples antes de integrar herrajes al sistema.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
Elkhart Brass publica el Model 4A (aluminio, dos entradas de 2.5 pulgadas, salida de 2.5, 3.0, 4.0 Storz o 5.0 Storz pulgadas), el Model 4 (bronce, dos entradas de 2.5 pulgadas, salida de 2.5 o 3.0 pulgadas) y el modelo 9703 (aluminio, tres entradas de 2.5 pulgadas, salida Storz de 5.0 pulgadas). Los tres comparten diseño de clapeta, pero Elkhart Brass no publica el material de la clapeta en ninguno de los tres.
La siamesa clappered de Elkhart Brass tiene clapetas que cierran automáticamente cuando no hay presión; el fabricante no especifica el material de la clapeta. La siamesa valved (familia separada) usa válvulas de bola de acetal con asiento de neopreno ajustable, operadas manualmente. La clappered se especifica cuando se prioriza la simplicidad y la apertura automática; la valved cuando se requiere aislamiento manual por entrada.
Ambos modelos incluyen, según la ficha oficial, un asa de transporte de cuero ('leather carrying handle') y una válvula de drenaje integrada de 0.75 pulgadas. El modelo 9703 agrega, además de la válvula de drenaje de 0.75 pulgadas, una válvula de alivio de presión ajustable integrada ('built in adjustable pressure relief valve'), sin que el fabricante publique el rango de presión de esa válvula.
Como práctica general de sistemas contra incendio, las entradas de una toma de alimentación exterior deben protegerse con tapones cuando no están en uso, para evitar daño a las roscas y el ingreso de materiales extraños. Consulte NFPA 14 y NFPA 13 para los requisitos aplicables a su instalación específica; Elkhart Brass no detalla estos requisitos en la ficha del producto.
