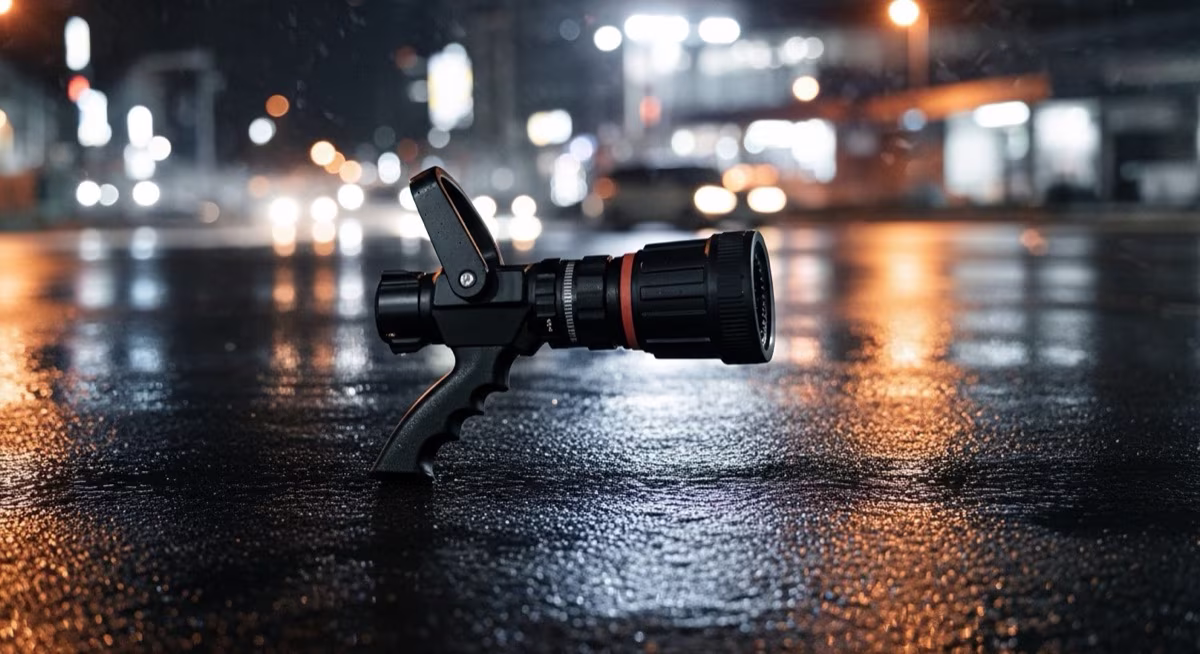

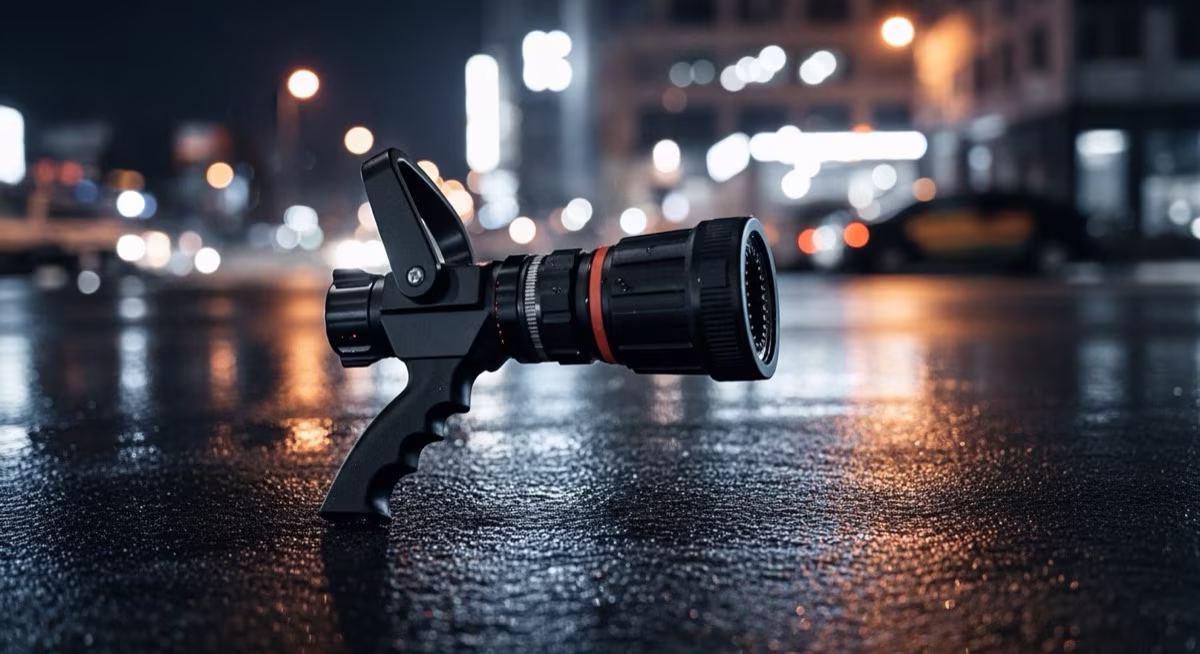

Boquilla SM-30FG Select-O-Matic 75-325 GPM 100 PSI aluminio Elk-O-Lite NFPA 1964 XD Elkhart Brass. Resorte externo, horseshoe handle, flush integrado.
Familia: Boquilla Turbo Jet. Marca: Elkhart Brass. Flujo: 75 - 325 GPM. Certificaciones: NFPA 1964, Construcción XD.
¿Listo para avanzar con SM-30FG?
Recibe propuesta con especificaciones, compatibilidad y tiempos de entrega para integrar este equipo en tu sistema.
La boquilla Elkhart Brass Select-O-Matic SM-30FG es la versión de alto caudal de la línea automática Select-O-Matic, certificada bajo NFPA 1964 y fabricada con construcción XD (Xtreme Duty) para servicio en condiciones extremas. Con un rango de operación de 75 a 325 GPM (300–1,230 LPM) a presión constante de 100 PSI, está diseñada para incendios comerciales, industriales y de gran escala donde el volumen de agua disponible determina la velocidad de control del siniestro, ofreciendo hasta un 60% más de caudal que los modelos estándar de la misma línea.
| Característica | Especificación |
|---|---|
| Marca | Elkhart Brass |
| Modelo | SM-30FG (Select-O-Matic High Flow) |
| Rango de Flujo | 75 – 325 GPM (300 – 1,230 LPM) |
| Presión de Operación | 100 PSI (6.9 BAR) constante |
| Conexión de Entrada | 1.5” NST hembra con giro libre permanente |
| Material del Cuerpo | Aluminio forjado Elk-O-Lite |
| Mecanismo de Ajuste | Resorte externo patentado fuera de la vía de agua |
| Auto-ajuste | Continuo en todo el rango de flujo |
| Patrones de Descarga | Chorro directo a niebla 100° |
| Mecanismo de Cierre | Horseshoe Handle (herradura) |
| Peso | 2.1 kg (4.6 lbs) |
| Construcción | XD (Xtreme Duty) |
Aplicacion real
Contexto de seleccion para validar ergonomia, conexiones y patron de descarga segun la maniobra.
Sin compromiso · Atención personalizada · Te respondemos al instante
También puedes escribirnos directo: WhatsApp: 55 6529 8240
El diseño de la vía de agua interna de la SM-30FG está optimizado con mínimas contracciones y curvaturas para reducir las pérdidas friccionales al máximo. A 325 GPM, la velocidad del flujo en la entrada de 1.5" es alta pero dentro del rango de diseño del componente. La clave es que la presión de trabajo de 100 PSI en la tobera se mantiene mediante el mecanismo automático, que ajusta el orificio de salida para compensar el diferencial de presión independientemente del caudal en el rango operativo. Sin embargo, para lograr 325 GPM en la tobera se requiere que la presión de suministro en la entrada sea suficientemente superior a 100 PSI —típicamente 120-140 PSI de entrada— para cubrir las pérdidas en la manguera y en la propia boquilla.
El resorte externo está fabricado en acero inoxidable para resistir la corrosión por agua con alta dureza, espumas concentradas AFFF y AR-AFFF y vapores de hidrocarburos en ambientes petroquímicos. El aluminio forjado Elk-O-Lite del cuerpo tiene la resistencia química adecuada para estos entornos. Para instalaciones con exposición a ácidos de proceso o a concentraciones muy altas de agentes halogenados, se recomienda enjuagar la boquilla con agua dulce después de cada uso con espuma o agua industrial para preservar los sellos EPDM internos y extender la vida útil del mecanismo.
Sí. En una operación de blitz attack —ataque con una sola línea de gran caudal para knockdown rápido antes del ataque interior— la SM-30FG con 325 GPM desde la entrada de 1.5" proporciona un volumen de agua suficiente para controlar rápidamente incendios de tamaño moderado a grande en un solo tendido ligero. La ventaja frente a una boquilla de 2.5" es que la manguera de 1.5" es significativamente más manejable, permitiendo al equipo avanzar más rápido. Si el incendio requiere más de 325 GPM para control efectivo, se escala a la boquilla de 2.5" DSF-G o a una línea de monitor.
La compatibilidad con proportioners tipo eductor depende del rango de flujo del eductor especificado. Los eductos están diseñados para un rango de flujo estrecho —típicamente ±20% del caudal nominal— fuera del cual la relación de mezcla se desvía del valor nominal. La SM-30FG, al ser automática, puede variar el flujo dentro del rango 75-325 GPM según las condiciones del suministro. Si el flow en la boquilla se sale del rango de diseño del eductor, la proporción de espuma varía. Para uso con AFFF mediante eductor con la SM-30FG, se recomienda operar la bomba a una presión estable que mantenga la SM-30FG cerca del flujo nominal de diseño del eductor, o especificar un proporcionador balanceado por presión que no dependa del caudal absoluto.
