Los rociadores automáticos representan una capa de protección activa que suele utilizarse para contener un incendio en etapas tempranas y limitar su propagación dentro de la operación.
Elementos y criterios habituales a revisar:
- Rociadores certificados UL/FM según el contexto del proyecto
- Cobertura de áreas operativas y de resguardo
- Configuración húmeda o especializada según el riesgo
- Válvulas de control y supervisión asociadas al sistema
- Integración con bombeo y suministro hidráulico cuando aplica
Ver equipos relacionados en el catálogo →
La red de hidrantes y gabinetes suele funcionar como infraestructura de respuesta manual para brigadas internas y cuerpos de emergencia dentro de inmuebles con mayor exigencia operativa.
Elementos y criterios habituales a revisar:
- Puntos de conexión interiores o exteriores según el inmueble
- Gabinetes con manguera, válvula y accesorios de primera respuesta
- Elementos compatibles con brigadas y protocolos de emergencia
- Interacción con el sistema hidráulico contra incendio
- Señalización y accesibilidad operativa
Ver equipos relacionados en el catálogo →
La detección y alarma se utiliza para identificar condiciones de humo, calor o evento de incendio y activar protocolos de notificación, evacuación y respuesta.
Elementos y criterios habituales a revisar:
- Detectores según entorno operativo y tipo de riesgo
- Estaciones manuales en rutas de salida
- Sirenas y avisos visuales de notificación
- Panel de control y supervisión del sistema
- Posible integración con otras capas de protección
Ver equipos relacionados en el catálogo →
Los gabinetes contra incendio suelen organizar la primera respuesta en interiores al concentrar manguera, válvula y accesorios en puntos accesibles.
Elementos y criterios habituales a revisar:
- Ubicación estratégica en pasillos o rutas operativas
- Manguera, válvula y boquilla de respuesta manual
- Compatibilidad con brigadas internas
- Integración con señalización y accesibilidad
- Relación funcional con la red hidráulica del inmueble
Ver equipos relacionados en el catálogo →

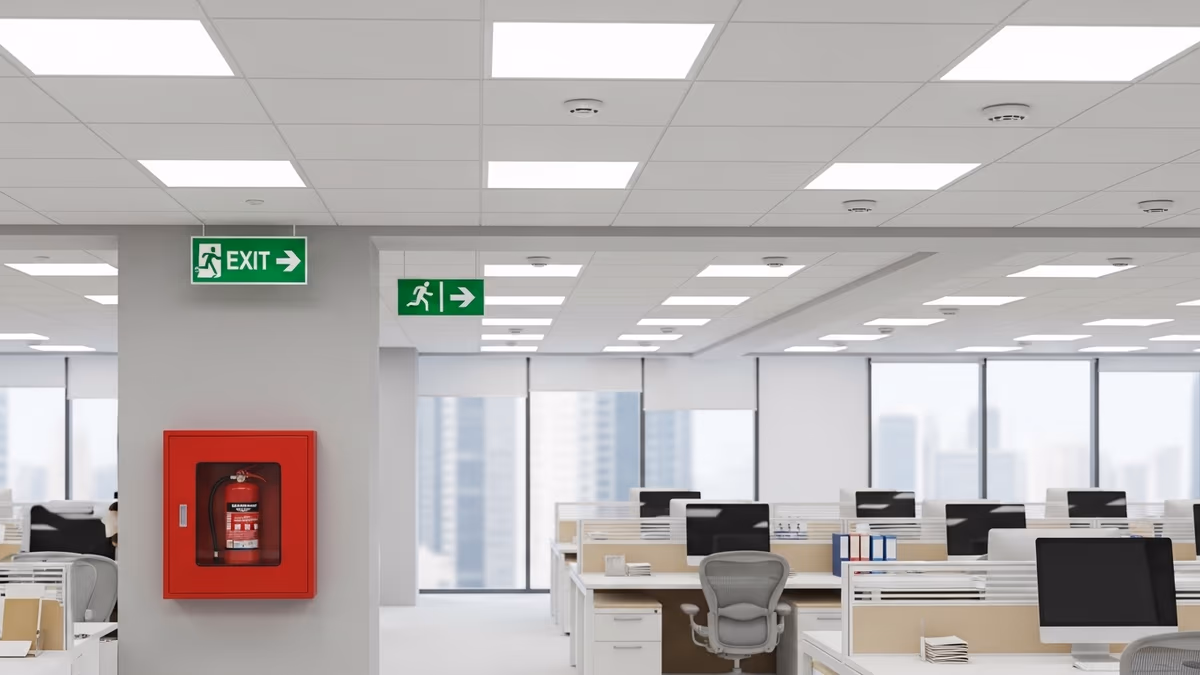

La señalización de emergencia suele acompañar a los sistemas de protección para orientar evacuación, identificar equipos y reducir fricción operativa durante un evento.
Elementos y criterios habituales a revisar:
- Rutas de evacuación principales y alternas
- Identificación de equipos contra incendio
- Señales visibles en condiciones de baja iluminación
- Ubicación en puntos de decisión y tránsito
- Apoyo a brigadas, visitantes y personal
Ver equipos relacionados en el catálogo →
Los sistemas de espuma suelen aparecer en operaciones con riesgo por hidrocarburos o líquidos inflamables donde interesa cubrir la superficie y reducir reignición.
Elementos y criterios habituales a revisar:
- Aplicación con concentrados y proporcionamiento del agente
- Uso en tanques, patios, hangares o áreas abiertas según riesgo
- Integración con monitores o dispositivos de descarga
- Reserva de agente para escenarios de operación
- Compatibilidad con criterios de aseguradora y proyecto
Ver equipos relacionados en el catálogo →
Los sistemas con CO2 suelen considerarse para riesgos específicos donde la extinción por desplazamiento de oxígeno resulta adecuada bajo procedimientos estrictos de seguridad.
Elementos y criterios habituales a revisar:
- Descarga total o localizada según el riesgo
- Aplicación en fuegos de clase B y C
- Protocolos de evacuación antes de descarga
- Alarmas previas y retardos de seguridad
- Componentes de alta presión y direccionamiento del agente
Ver equipos relacionados en el catálogo →

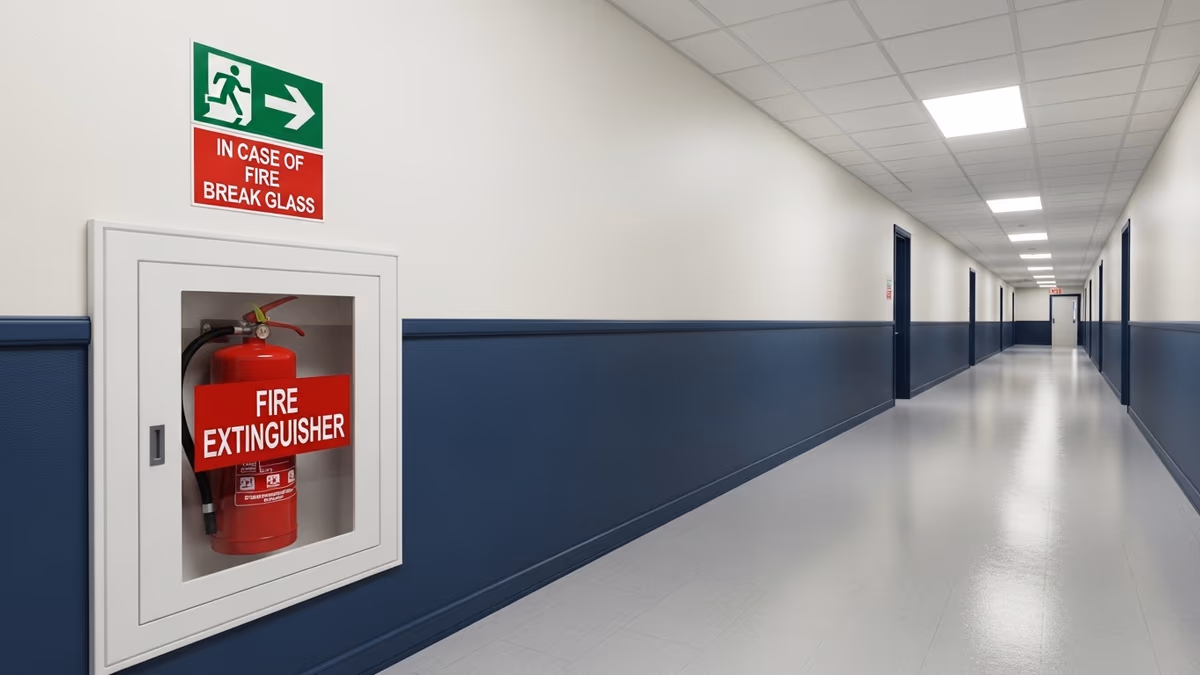

Los extintores portátiles forman parte de la primera respuesta frente a conatos y suelen distribuirse según riesgo, ocupación y facilidad de acceso para el personal.
Elementos y criterios habituales a revisar:
- Selección por tipo de riesgo y área de operación
- Ubicación visible dentro de recorridos razonables
- Compatibilidad con programas de inspección y recarga
- Integración con señalización y rutas de evacuación
- Uso como capa inicial de respuesta
Ver equipos relacionados en el catálogo →
Contexto Editorial del Caso
El siguiente desarrollo se presenta como referencia para entender el tipo de operación, los retos del inmueble y la lógica de protección asociada al caso. Debe leerse como apoyo editorial y no como expediente público completo.
Sistema de Protección Contra Incendios en Centro de Exposiciones y Convenciones de Clase Mundial
el centro de convenciones (Centro Internacional de Negocios Monterrey) es el recinto ferial más importante del norte de México y uno de los cinco centros de convenciones más grandes de América Latina. Ubicado en el corazón del Parque Fundidora, este complejo alberga anualmente más de 800 eventos que van desde exposiciones industriales con maquinaria de 50 toneladas hasta conciertos masivos con más de 15,000 asistentes. La naturaleza cambiante de los eventos y la diversidad de riesgos que representan requirieron un enfoque de ingeniería de protección contra incendios basado en desempeño (performance-based fire protection engineering) que supera ampliamente los códigos prescriptivos tradicionales.
Análisis de Riesgos Variables en Operación de Eventos
A diferencia de edificios con uso fijo, el centro de convenciones enfrenta un espectro de riesgos que cambia semanalmente:
Eventos de Bajo Riesgo (Clase A según FM Global):
- Convenciones corporativas y conferencias académicas
- Bodas y eventos sociales de hasta 2,000 personas
- Graduaciones universitarias y ceremonias protocolarias
Eventos de Riesgo Moderado (Clase B):
- Exposiciones de mobiliario, decoración y textiles
- Ferias de franquicias y negocios
- Eventos gastronómicos con estaciones de cocina en vivo
Eventos de Alto Riesgo (Clase C):
- Exposiciones automotrices con vehículos con tanque lleno de combustible
- Ferias de maquinaria industrial y equipo pesado
- Conciertos con escenografía compleja y pirotecnia interior
- Exposiciones de materiales de construcción y químicos
Eventos de Riesgo Especial (Clase D - requieren análisis individual):
- Demostraciones de vehículos de combustión encendidos
- Exhibiciones de productos petroleros y petroquímicos
- Eventos con fuego real controlado (espectáculos de cocina, entretenimiento)
Filosofía de Diseño: Ingeniería de Desempeño
El sistema de protección de el centro de convenciones fue diseñado bajo metodología de ingeniería de desempeño (performance-based design) conforme a:
- SFPE Engineering Guide to Performance-Based Fire Protection
- NFPA 101 Anexo A y B (Métodos equivalentes)
- FM Global Property Loss Prevention Data Sheet 8-9
- BS 7974 Application of Fire Safety Engineering Principles
Este enfoque permite que el sistema se adapte dinámicamente a cada evento mediante:
- Evaluación de riesgos pre-evento por ingeniero de seguridad certificado
- Configuración de parámetros de detección según tipo de evento
- Ajuste de densidad de descarga de rociadores por zona
- Asignación de recursos de brigada proporcionales al riesgo
- Coordinación con bomberos para eventos de alto riesgo
Infraestructura Maestra de Protección Contra Incendios

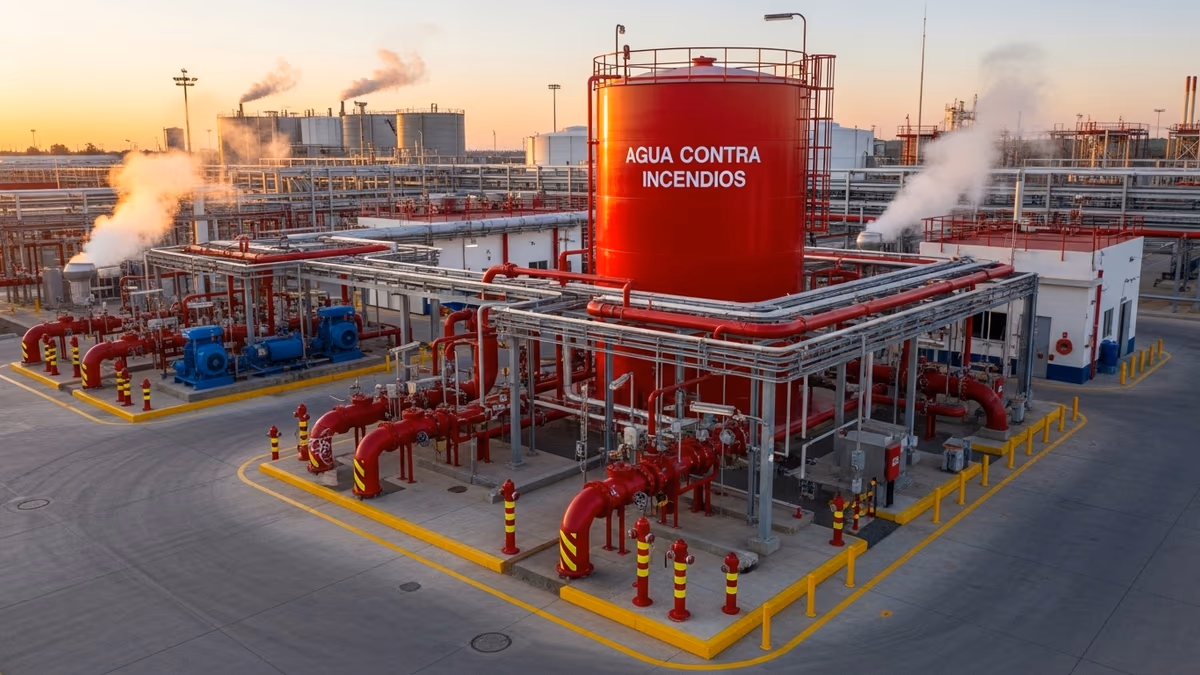

Sistema de Abastecimiento de Agua
Red de suministro diseñada para el escenario de demanda máxima credible:
Almacenamiento:
- Cisterna subterránea de 10 millones de litros exclusiva para protección contra incendios
- Reserva calculada para 4 horas de operación al flujo máximo de diseño
- Reposición automática desde red municipal con válvula de llenado motorizada
- Monitoreo de nivel con alarma de bajo nivel al 70% de capacidad
Bombeo:
- Bomba principal eléctrica: 3,500 GPM @ 150 psi (Peerless Pump certificada UL/FM)
- Bomba de respaldo diésel: 3,500 GPM @ 150 psi (arranque automático en <30 segundos)
- Bomba jockey: 75 GPM para mantenimiento de presión
- Controlador certificado UL/FM con transferencia automática
- Pruebas semanales automatizadas con registro en sistema BMS

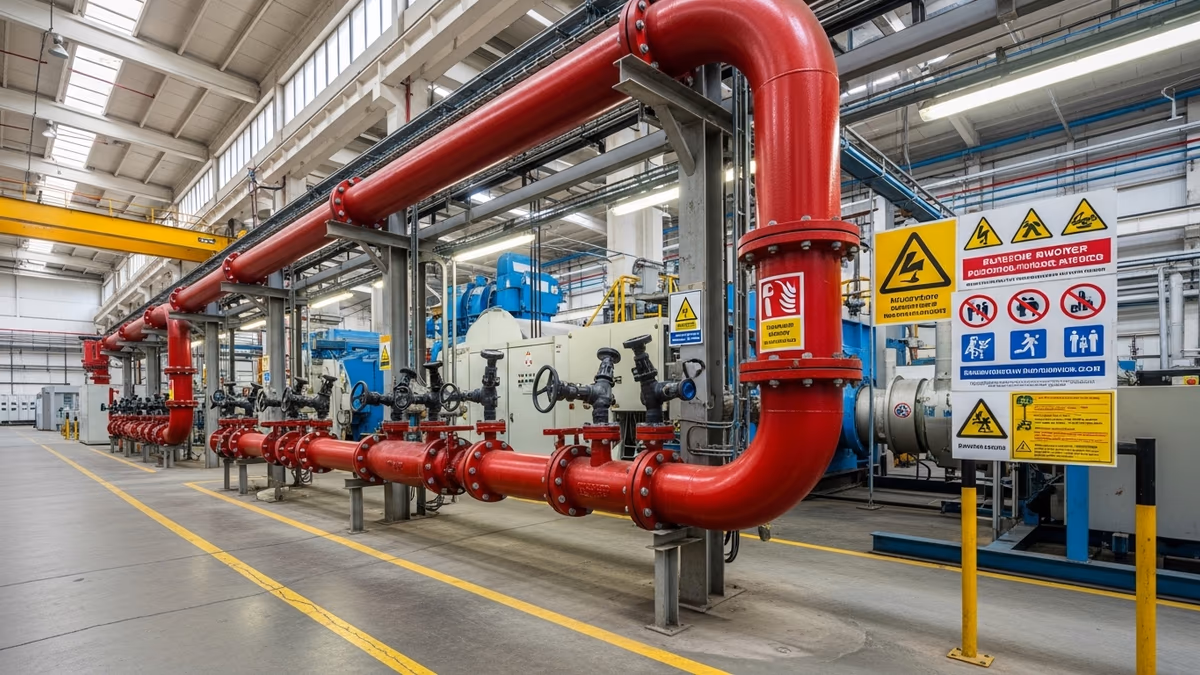

Distribución:
- Anillo principal de 20” de diámetro en acero Schedule 40
- Derivaciones de 8” a cada nave de exhibición
- Válvulas de sectorización supervisadas electrónicamente
- 32 hidrantes exteriores tipo poste en perímetro
- 8 conexiones siamesas para departamento de bomberos
Sistema de Rociadores Automáticos
Diseño diferenciado por área y clasificación de riesgo:
Nave de Exhibición A (15,000 m²):
- Rociadores ESFR K-25.2 (Early Suppression Fast Response)
- Altura libre de 18 metros (capacidad para escenografías de conciertos)
- Densidad de diseño: 0.60 GPM/ft² sobre 2,000 ft² de área de operación
- Espaciamiento: 3.0 x 3.0 metros máximo
- Temperatura de activación: 74°C (respuesta rápida)
Nave de Exhibición B (12,000 m²):
- Rociadores CMDA K-14.0 (Control Mode Density Area)
- Configuración para almacenamiento temporal de mercancías
- Rociadores in-rack disponibles para instalación temporal
- Densidad de diseño: 0.45 GPM/ft² sobre 3,000 ft² de área de operación
Nave de Exhibición C (11,500 m²):
- Rociadores CMSA K-11.2 (Control Mode Specific Application)
- Optimizado para exhibiciones automotrices
- Capacidad de manejo de derrames de combustible con sistema de drenaje
- Integración con sistema de espuma AFFF para incidentes vehiculares
Centro de Convenciones (10,000 personas):
- Rociadores estándar K-5.6 de respuesta rápida
- Diseño de ocupación de asamblea conforme a NFPA 13
- Densidad reducida (0.15 GPM/ft²) por bajo contenido combustible
- Rociadores ocultos (concealed) en salones de gala
42 Salas de Juntas:
- Rociadores residenciales de respuesta rápida
- Detección cruzada con sistema de HVAC
- Corte automático de aire acondicionado en alarma
Sistema de Detección y Alarma Inteligente
Panel Central:
- Sistema Notifier ONYX NFS2-3030 con capacidad de 6,000 puntos
- 3 paneles remotos en cada nave de exhibición
- Redundancia de comunicaciones (fibra óptica + cableado convencional)
- Integración con BMS Siemens Desigo para automatización de edificio
Dispositivos de Detección:
- 3,800 detectores de humo fotoeléctricos direccionables
- 420 detectores térmicos (termovelocimétricos y de temperatura fija)
- 85 detectores de flama UV/IR en áreas de alto riesgo
- 12 sistemas VESDA (aspiración) en cuartos técnicos y backstage
- Detección lineal por cable térmico en ductos de HVAC (2.8 km instalados)
Sistema de Notificación:
- 186 sirenas/estrobos con mensajes de voz en español e inglés
- Sistema de voceo de emergencia separado del audio de eventos
- Protocolos de mensaje diferenciados: alerta, pre-evacuación, evacuación
- Notificación a dispositivos móviles del personal de seguridad
Configuración por Evento:
- Sistema permite ajustar sensibilidad por zona según tipo de evento
- Eventos con humo artificial: detectores en modo “desensibilizado”
- Eventos de cocina: detectores térmicos priorizados sobre humo
- Conciertos: detección de flama activada en escenario
Sistema de Supresión Especial: Espuma AFFF
Para eventos automotrices y de maquinaria con hidrocarburos:
Capacidades:
- Concentrado AFFF al 3% almacenado: 15,000 litros
- Proporcionador de línea balanceada Chemguard
- 8 monitores de espuma portátiles (1,000 GPM cada uno)
- Cámaras de espuma en fosos de demostración vehicular
Escenarios de Uso:
- Derrame de combustible en exhibición de vehículos
- Incendio de maquinaria con aceite hidráulico
- Demostración de vehículos con motor encendido
Sistema de Supresión con CO2
Para protección de equipos técnicos:
Áreas Protegidas:
- Centro de cómputo principal (200 m²)
- Cabinas de control de audio e iluminación (6 cabinas)
- Subestaciones eléctricas (3 subestaciones de 23 kV)
- Cuartos de generadores de emergencia
Características:
- Sistema de inundación total con descarga en 60 segundos
- Prealarma de 30 segundos con sirena y luz estroboscópica
- Interlock con puertas (cierre automático antes de descarga)
- Ventilación post-descarga automática
Control de Humo y Ventilación de Emergencia
Las naves de exhibición con altura de 18 metros requieren sistemas sofisticados de manejo de humo:
Sistema de Reservorios de Humo:
- Pantallas de humo motorizadas que descienden en emergencia
- División de cada nave en zonas de 2,500 m² máximo
- Altura libre bajo humo garantizada: 2.5 metros mínimo
Ventilación Natural:
- 48 exutorios de techo de apertura automática (2 m² cada uno)
- Activación por detectores o fusibles térmicos (68°C)
- Superficie total de ventilación: 96 m² (2.5% del área de techo)
Ventilación Mecánica:
- Extractores axiales de 50,000 CFM cada uno (12 unidades)
- Capacidad de 12 cambios de aire por hora en emergencia
- Aporte de aire fresco por louvers motorizados en fachada
Centro de Comando de Operaciones de Emergencia (COE)
Instalación certificada para manejo de crisis:
Infraestructura:
- Sala de 80 m² con visibilidad a todas las naves
- Videowall de 12 pantallas con feeds de 180 cámaras CCTV
- Consola de despacho de bomberos con radio troncalizado
- Línea dedicada con C5 Nuevo León y Bomberos de Monterrey
- Generador de respaldo exclusivo con 72 horas de autonomía
Personal 24/7:
- Supervisor de seguridad certificado ASIS International
- Operador de sistemas con certificación NICET
- Paramédico con certificación BTLS/ATLS
- Rondín de vigilancia cada 30 minutos por turno
Brigada Profesional de Emergencias el centro de convenciones
Estructura Organizacional:
- Comandante de Incidente: Gerente de Operaciones o delegado
- Jefe de Brigada: Supervisor de Seguridad de turno
- 6 líderes de sección: uno por cada nave/área principal
- 72 brigadistas de primera respuesta (personal propio)
- Hasta 200 brigadistas de apoyo (personal de eventos)
Equipamiento:
- 2 vehículos de primera intervención con 1,500 litros agua + 100 litros AFFF
- Carritos de emergencia en cada nave con extintores, AED, botiquín
- Equipo de protección personal nivel estructural para brigada principal
- SCBA (equipo de respiración autónomo) para 12 brigadistas
Certificaciones del Personal:
- Curso NFPA 1001 Bombero I y II para brigada principal
- Certificación de paramédico para equipo médico
- Curso de operación de sistemas especiales (espuma, CO2)
- Certificación OSHA 30 para líderes de sección
Coordinación con Servicios de Emergencia Externos
H. Cuerpo de Bomberos de Monterrey:
- Estación Obrera a 2.3 km (tiempo de respuesta: <5 minutos)
- Pre-plan de incendio actualizado anualmente
- Visitas de familiarización trimestrales
- Simulacros conjuntos semestrales con participación de bomberos
Protección Civil Nuevo León:
- Dictamen de seguridad vigente para cada tipo de evento
- Inspecciones sorpresa durante eventos de alto riesgo
- Comunicación directa mediante radio en frecuencia compartida
Servicios Médicos:
- Cruz Roja Mexicana: Ambulancia en sitio para eventos >3,000 personas
- Hospital CHRISTUS MUGUERZA: A 3.5 km, convenio de emergencias
- Helipuerto de Parque Fundidora: A 400 metros, para evacuaciones aéreas
Gestión de Eventos Especiales de Alto Riesgo
Para eventos clasificados como “alto riesgo” se implementa:
Pre-Evento (72-24 horas antes):
- Revisión de análisis de riesgos por ingeniero de seguridad
- Inspección de instalaciones y prueba de sistemas
- Briefing con organizador sobre protocolos de emergencia
- Verificación de póliza de seguro con cobertura adecuada
- Notificación a bomberos y protección civil
Durante el Evento:
- Personal de brigada adicional según matriz de riesgos
- Ambulancia y paramédico en sitio permanente
- Comunicación constante con centro de comando
- Rondines incrementados en áreas de mayor riesgo
- Disponibilidad de línea directa con servicios externos
Post-Evento:
- Inspección de desmontaje para evitar incidentes
- Verificación de retiro de materiales peligrosos
- Informe de novedades y lecciones aprendidas
- Actualización de procedimientos si se identifican mejoras
Cumplimiento Normativo y Certificaciones de Excelencia
Certificaciones Internacionales:
- FM Global Highly Protected Risk (HPR) desde 2018
- LEED Gold por diseño sustentable
- ISO 45001:2018 Sistema de Gestión de Seguridad y Salud
- ISO 22301:2019 Sistema de Gestión de Continuidad de Negocio
- AIM Certified (Asociación Internacional de Centros de Convenciones)
Normatividad Nacional:
- Certificación de Protección Civil Nuevo León (renovación anual)
- Dictamen de seguridad estructural post-sismo
- Licencia de funcionamiento municipal vigente
- Cumplimiento NOM-002-STPS-2010
Normatividad NFPA Aplicada:
- NFPA 13: Instalación de Sistemas de Rociadores
- NFPA 14: Sistemas de Tuberías Verticales y Mangueras
- NFPA 20: Instalación de Bombas Estacionarias
- NFPA 24: Instalación de Tuberías para Servicio Privado de Incendios
- NFPA 72: Código Nacional de Alarmas de Incendio
- NFPA 92: Sistemas de Control de Humo
- NFPA 101: Código de Seguridad Humana
- NFPA 102: Instalaciones de Asamblea
- FM Global Data Sheet 8-9: Centros de Exhibición y Convenciones
Métricas de Seguridad y Desempeño
Historial de Seguridad (últimos 5 años):
- 0 incendios con daños mayores
- 0 lesiones graves relacionadas con incendios
- 4 conatos controlados por brigada antes de propagación
- 847 eventos realizados con certificación de seguridad
- 100% de simulacros ejecutados según programa
Inversión en Protección:
- $185 millones de pesos MXN en infraestructura de protección contra incendios
- $8.5 millones MXN anuales en mantenimiento y operación
- $3.2 millones MXN anuales en capacitación de personal
el centro de convenciones representa el estándar de oro en protección contra incendios para centros de convenciones en México, demostrando que la seguridad y la flexibilidad operativa pueden coexistir cuando se aplica ingeniería de clase mundial.
